a. 不銹鋼彎管(guan)表面不應有裂紋、折疊(die)、重(zhong)皮(pi)、凹陷、尖銳劃痕等缺(que)陷。表面以現裂紋、重(zhong)皮(pi)等缺(que)陷，應逐步修(xiu)磨直至缺(que)陷完全(quan)消除(chu)，修(xiu)磨后(hou)的(de)實(shi)際(ji)壁厚(hou)應符合14.3.2.6c條要求。

b. 不銹鋼彎管不應有過燒組織，不應出現晶間裂紋。

c.  不銹鋼彎管任何一點的實測壁厚不應小于管系直管最小壁厚S_m。

d. 熱彎不(bu)銹鋼彎管的圓度（彎曲部分同一圓截面上最大外徑與最小外徑之差與最大外徑之比）不應大于7％；冷彎彎管的圓度不應大于8％；對于主蒸汽管道、再熱蒸汽管道及設計壓力＞8MPa的管道，彎管圓度不應大于5％。彎管兩端直管段端部的圓度應符合相應鋼管技術標準要求。

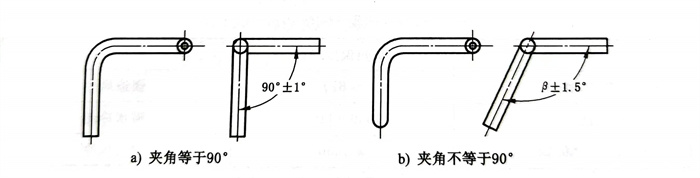

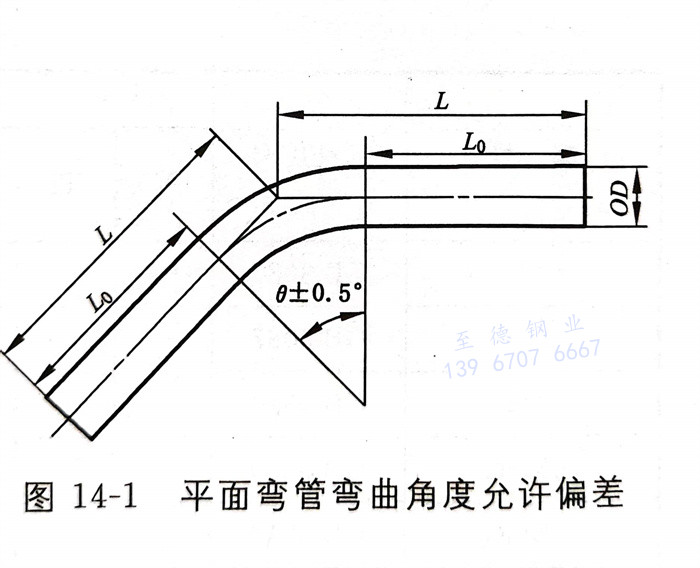

e. 平(ping)面(mian)彎(wan)管彎(wan)曲角(jiao)度(du)的允許(xu)偏(pian)差(cha)(cha)為±0.5°（如(ru)圖14-1所(suo)示(shi)）；不(bu)在(zai)同一平(ping)面(mian)上兩(liang)個連(lian)續彎(wan)空間夾角(jiao)β的允許(xu)偏(pian)差(cha)(cha)：當夾角(jiao)成90°時，允許(xu)偏(pian)差(cha)(cha)為±1°；當夾角(jiao)不(bu)成90°時，允許(xu)偏(pian)差(cha)(cha)為士1.5°（如(ru)圖14-2所(suo)示(shi)）。

f. 不銹鋼(gang)彎管的彎曲半徑允許偏差為±50mm。

g. 熱(re)彎(wan)彎(wan)管和(he)波浪率（波高h與(yu)外(wai)徑OD之比）不應(ying)(ying)大于2％，冷彎(wan)彎(wan)管的波浪率不應(ying)(ying)大于3％，且波距A與(yu)波高h之比應(ying)(ying)大于12（如圖14-3所示(shi)）。

h. 同(tong)一(yi)平面上的(de)彎(wan)管(guan)（包括兩個連續(xu)彎(wan)）的(de)平面度應符合表14-12規定(ding)。

i. 不銹鋼彎管兩端坡口應符合設計圖紙或DL/T 869-2004《火力發電廠焊接技術規程》中4.2.1條的要求。

j. 不銹鋼彎管兩端坡口加工后的結構尺寸L（如圖14-1所示）的允許偏差ΔL見表14-13。

k. 合金(jin)鋼彎管熱處理后的硬度(du)值、金(jin)相組織和晶粒度(du)應符合相應的鋼管技(ji)術標準要求(qiu)。

l. 不銹(xiu)鋼(gang)彎管應清除內外壁雜物，并按供需雙方協議規定的方法清除彎管的氧化皮。
