ISO（國(guo)際標(biao)準(zhun)(zhun)化組織(zhi)）制定并(bing)實施的(de)比較典(dian)型的(de)管(guan)件(jian)(jian)(jian)(jian)標(biao)準(zhun)(zhun)有對(dui)焊(han)(han)管(guan)件(jian)(jian)(jian)(jian)及(ji)螺(luo)(luo)紋連接管(guan)件(jian)(jian)(jian)(jian)兩類(lei)。對(dui)焊(han)(han)管(guan)件(jian)(jian)(jian)(jian)標(biao)準(zhun)(zhun)側(ce)重(zhong)(zhong)于介(jie)紹(shao)非合(he)金(jin)(jin)鋼、合(he)金(jin)(jin)鋼以及(ji)不(bu)銹鋼對(dui)焊(han)(han)管(guan)件(jian)(jian)(jian)(jian)；螺(luo)(luo)紋連接管(guan)件(jian)(jian)(jian)(jian)標(biao)準(zhun)(zhun)側(ce)重(zhong)(zhong)于介(jie)紹(shao)不(bu)銹鋼螺(luo)(luo)紋管(guan)件(jian)(jian)(jian)(jian)。非合(he)金(jin)(jin)鋼和(he)合(he)金(jin)(jin)鋼對(dui)焊(han)(han)管(guan)件(jian)(jian)(jian)(jian)（ISO 3419：1981）及(ji)不(bu)銹鋼對(dui)焊(han)(han)管(guan)件(jian)(jian)(jian)(jian)（ISO 5251：1981）是ISO早期制定的(de)標(biao)準(zhun)(zhun)，目前仍然在使用。不(bu)銹鋼螺(luo)(luo)紋管(guan)件(jian)(jian)(jian)(jian)（ISO 4144：2003）則是ISO近(jin)期制定的(de)標(biao)準(zhun)(zhun)。
非合金鋼和合金鋼對焊管件ISO 3419：1981 標(biao)準
1. 適用范圍
ISO 3419：1981 標準(zhun)規定(ding)了(le)用于(yu)管道(dao)工程質量要求的(de)對(dui)焊彎頭［2D型（90°和(he)(he)(he)180°）和(he)(he)(he)3D型（45°、90°和(he)(he)(he)180°）］、同心及(ji)偏(pian)心異徑接頭、三通及(ji)管帽的(de)尺寸、公差以及(ji)管件用非合(he)金、低合(he)金和(he)(he)(he)合(he)金鋼的(de)鋼號。
2. 符號含意
DN-公稱通徑（見ISO 6708）；
D--大外徑；
D1-小外徑；
d-大內徑；
d1-小內徑；
T-接近D處的壁厚；
T1-接近D1處的壁厚(hou)；
C--180°彎頭(tou)的中心線直徑(jing)；
B-180°彎頭自背面至端(duan)面處的尺寸；
F-90°彎頭、等徑和異徑三通(tong)自中心線至d端面處的(de)尺寸；
H-45°彎(wan)頭自(zi)中心(xin)線切線交點至(zhi)端面處的尺寸(cun)以及(ji)異徑三通自(zi)中心(xin)線至(zhi)d1處端面的尺寸(cun)；
K-管帽總高度；
L--異徑接頭(tou)總長度；
R、R1-彎頭(tou)(tou)和(he)異徑(jing)接頭(tou)(tou)曲率半徑(jing)；
Q-角直線偏(pian)差；
U--180°彎頭(tou)端面直(zhi)線偏差；
P--垂直(zhi)線偏(pian)差。
19.1.3 材料(liao)
19.1.3.1 所(suo)使用的鋼號按以(yi)下規定：
TS4、TS9、TS10、TS18、TS32、TS34、TS37、TS43(ISO 2604-2);TW4、TW9、TW10(ISO 2604-3);
P5、P9、P18、P32、P34、P43(ISO 2604-4);E24-1、E24-2(ISO 3183);E29、E32、E36、E39、E41、E45(ISO 3845)。
19.1.3.2 經(jing)供需雙方(fang)協(xie)議可提供ISO 2604-2、ISO 2604-3和ISO 2604-4中所規(gui)定的(de)其他(ta)鋼號(hao)。
3. 管(guan)件應由以下材料制(zhi)造(zao)
a. 無(wu)縫鋼管；
b. 焊接(jie)(jie)鋼管或(huo)焊接(jie)(jie)板(ban)材；應使用焊條進行焊接(jie)(jie)并采用供需雙方協議的無損檢驗方法檢驗；
c. 鋼板。
4. 結(jie)構型式與(yu)尺寸
2D彎頭型式(shi)見圖(tu)19-1，尺寸(cun)見表19-1。

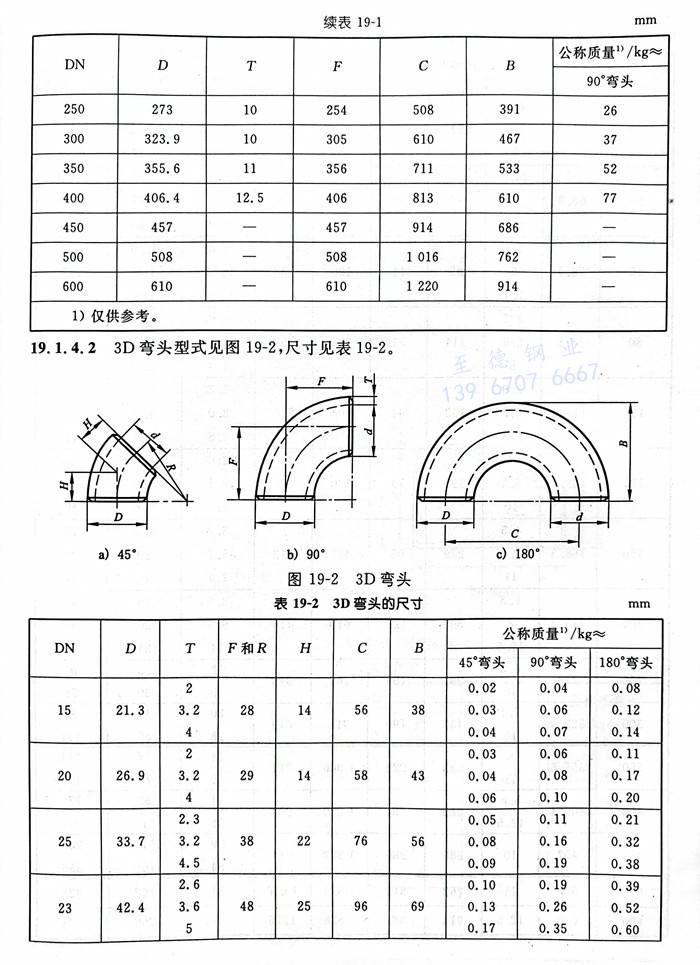

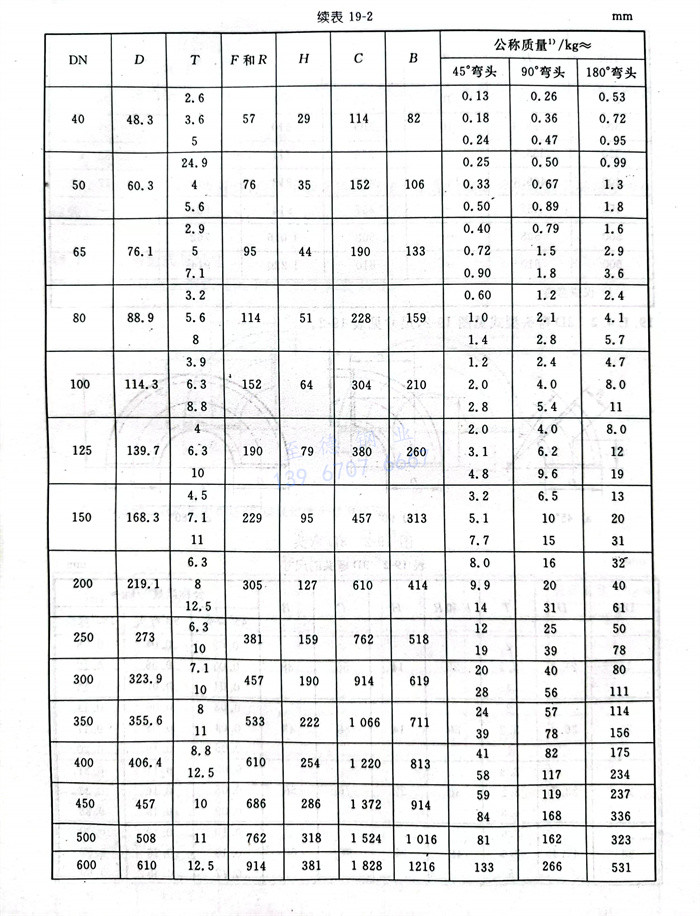

3D彎(wan)頭(tou)型式見(jian)圖19-2，尺寸見(jian)表19-2。

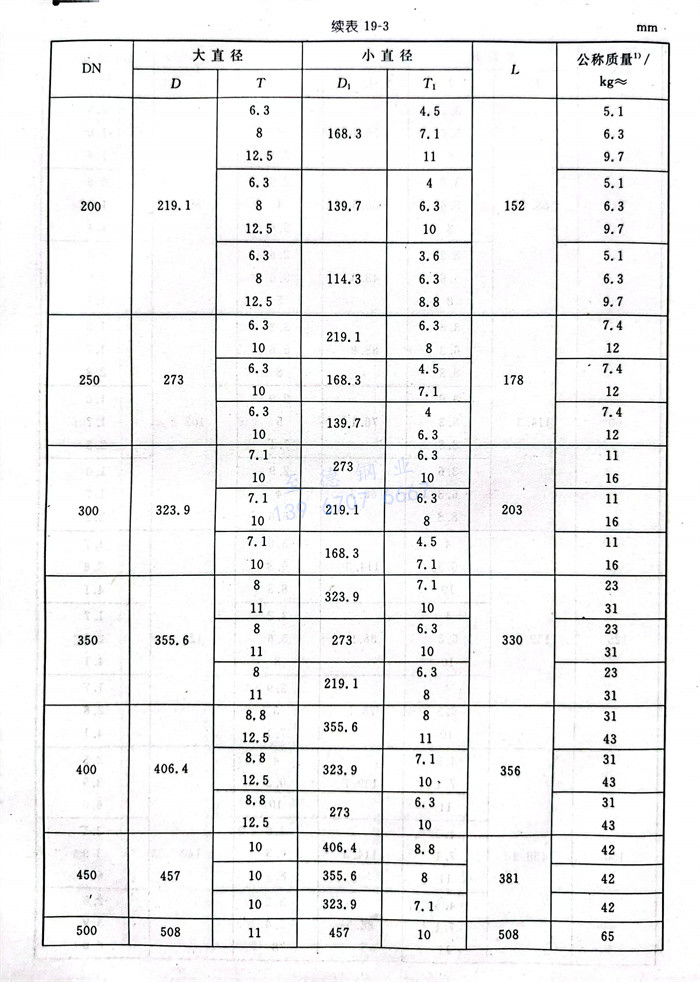

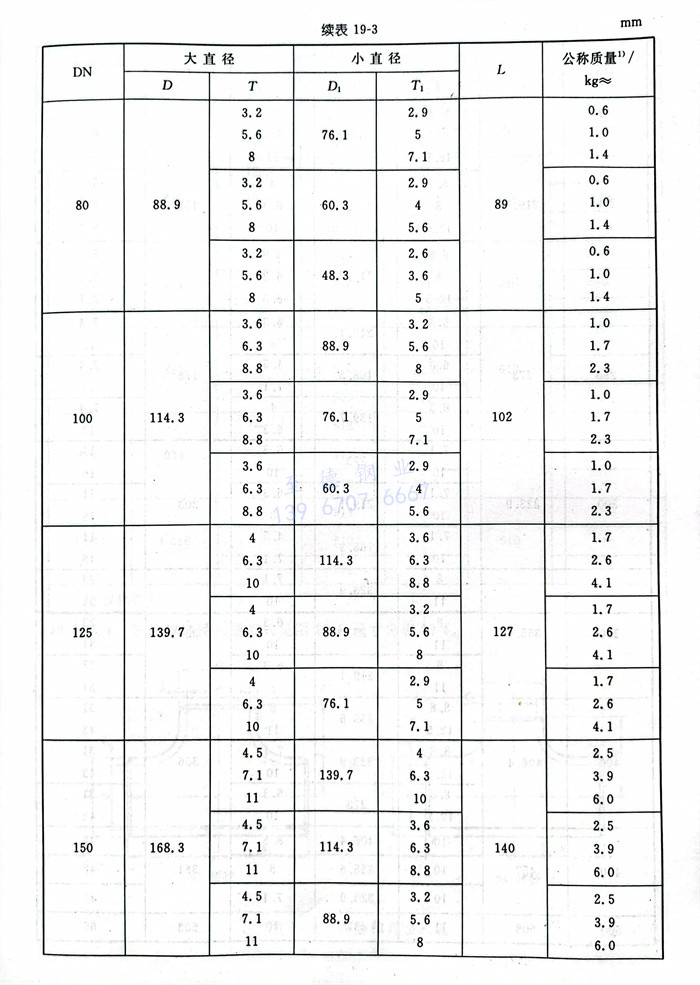

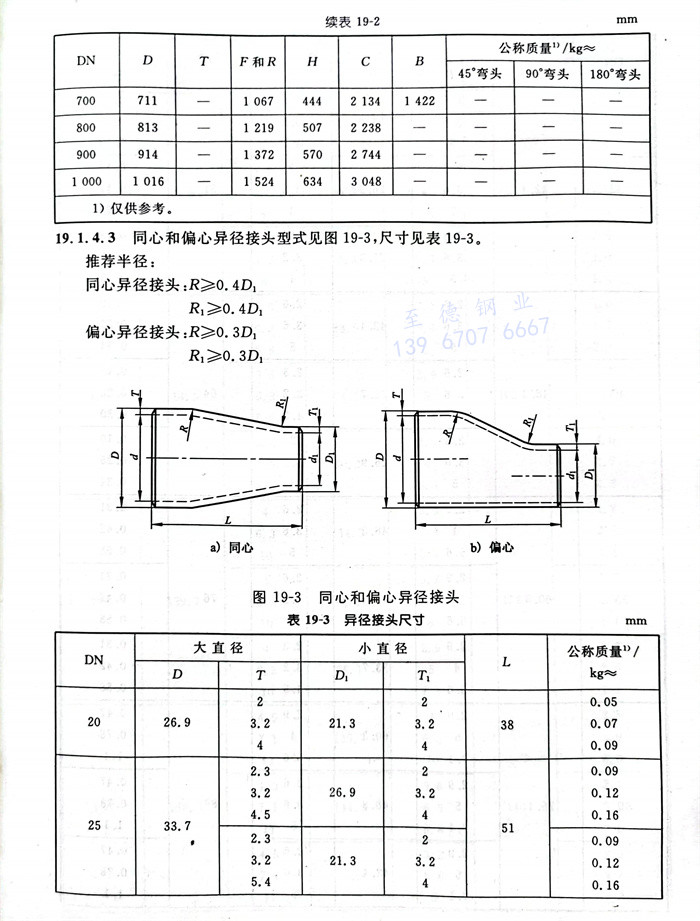

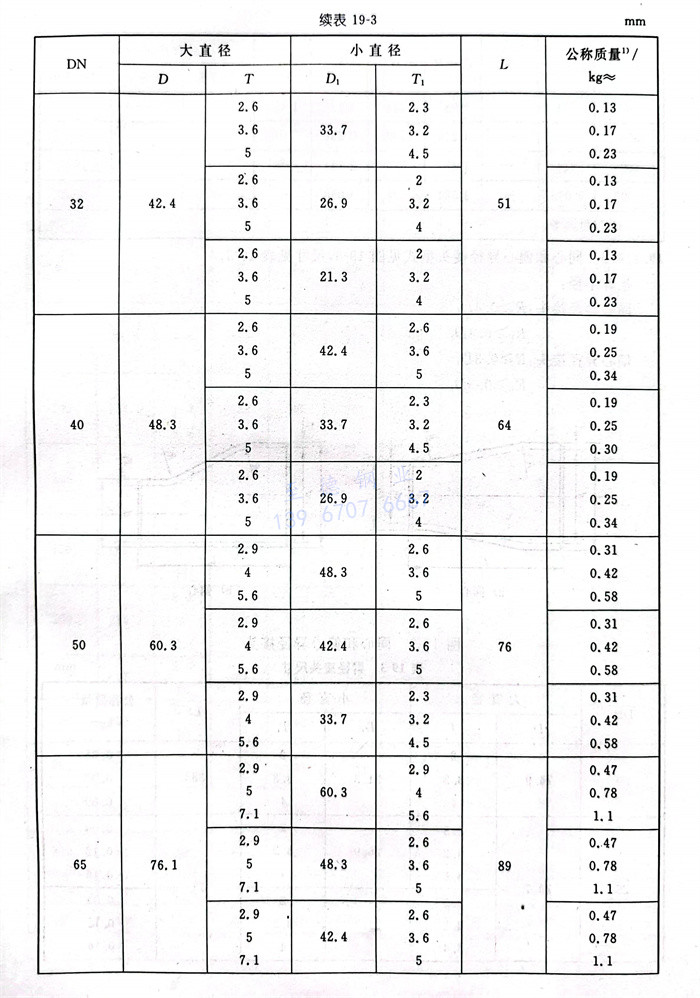

同心和偏心異徑接(jie)頭型式見(jian)圖19-3，尺寸見(jian)表19-3。
推(tui)薦半徑： 同心異徑接頭：R≥0.4D1 R1≥0.4D1 ，偏心異徑接頭：R≥0.3D1，R1≥0.3D1。

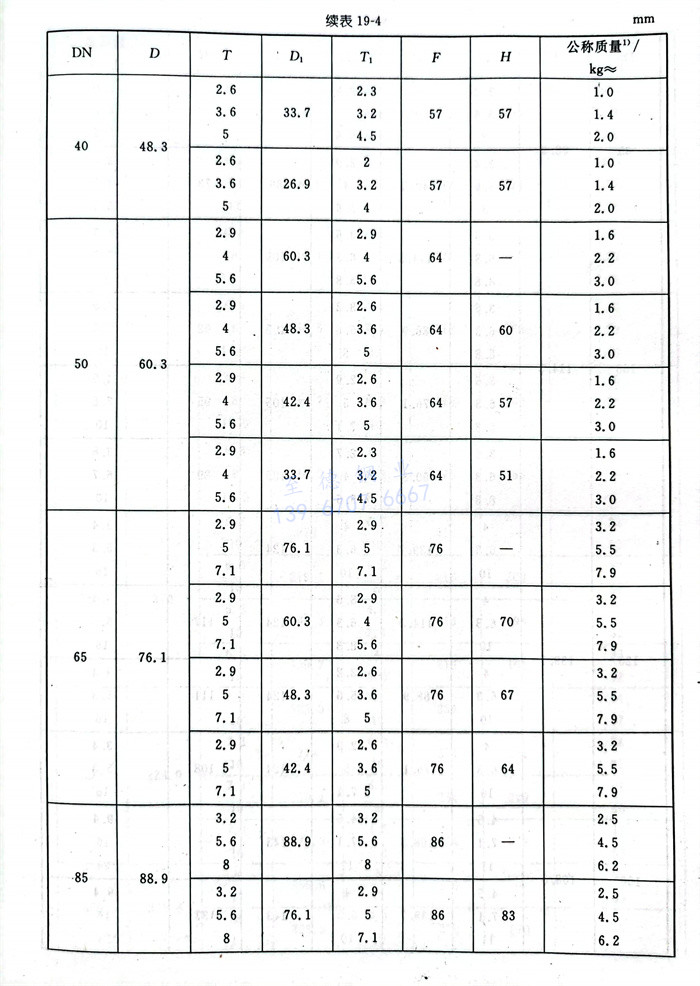

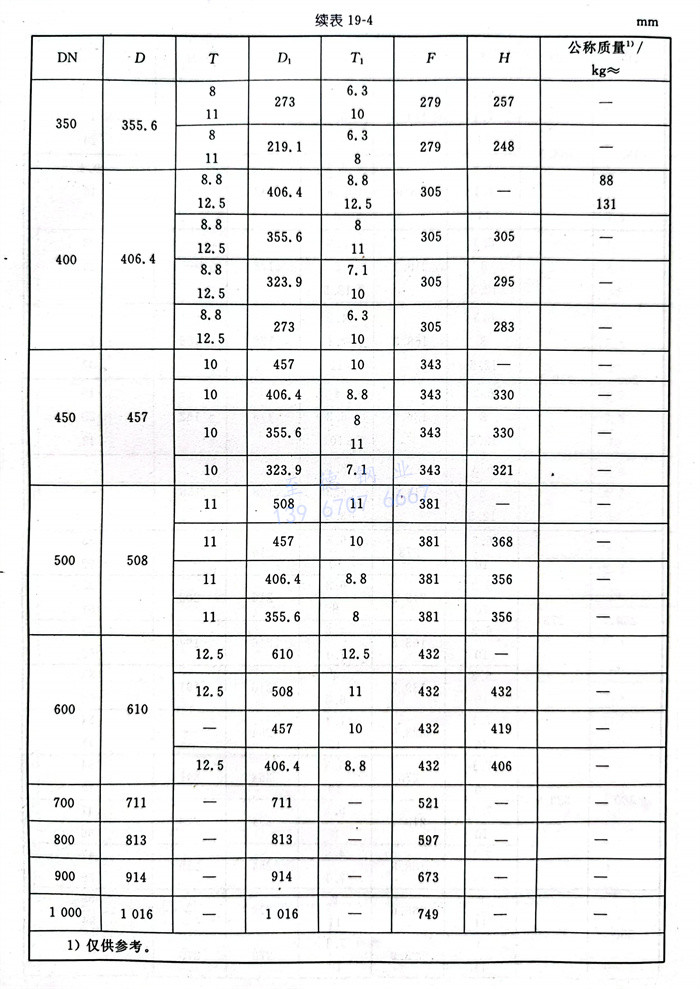

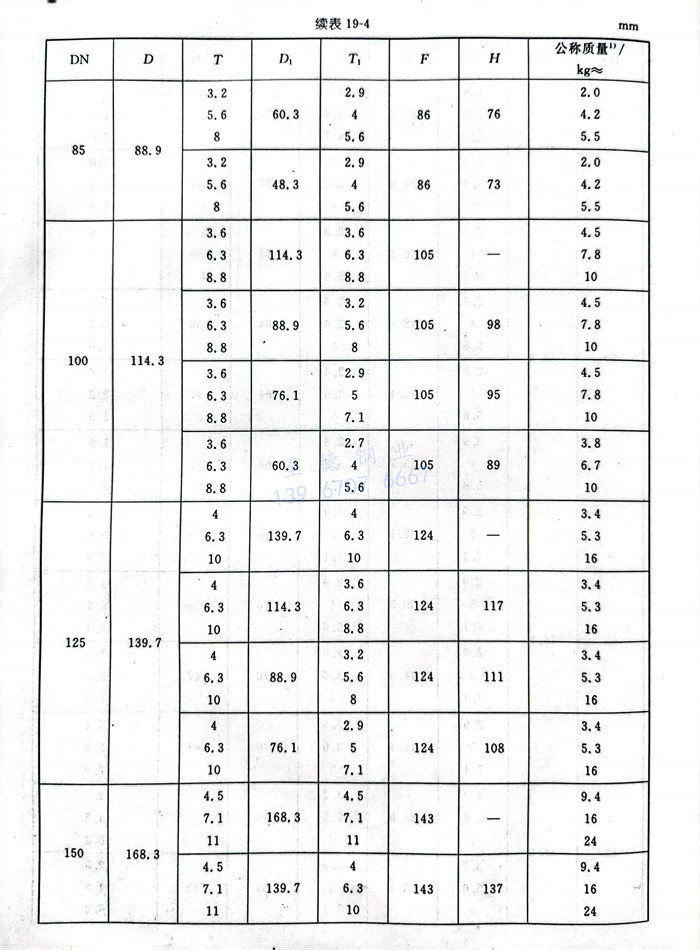

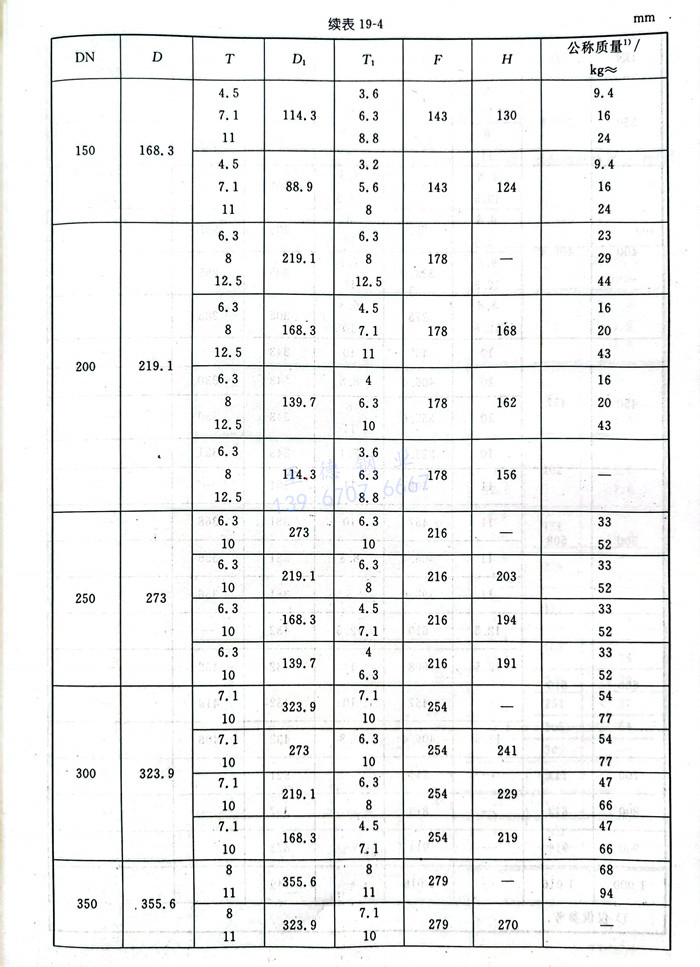

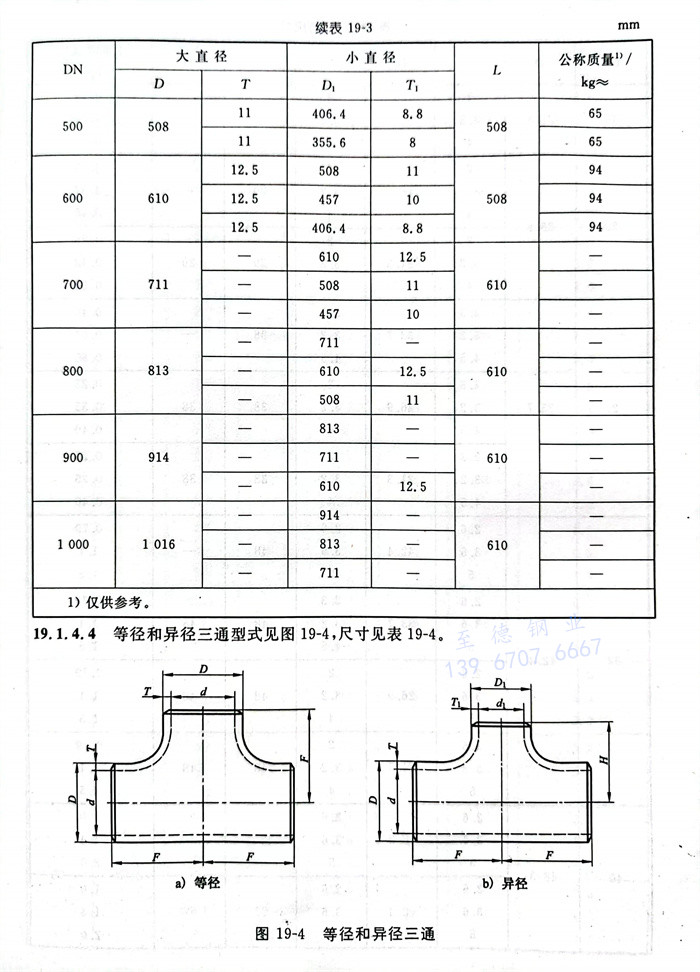

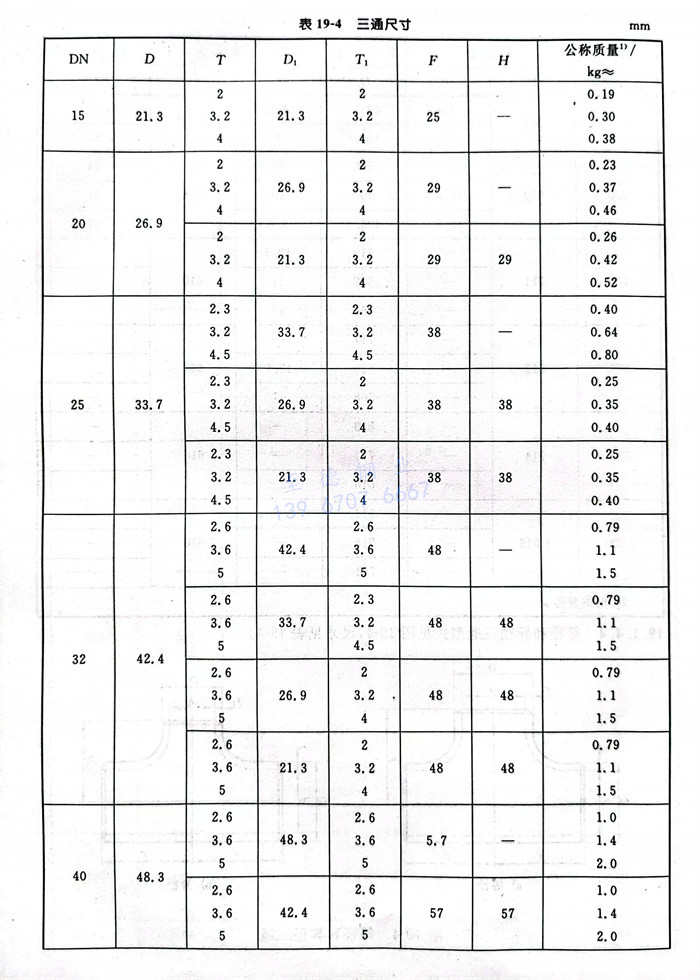

等(deng)徑和(he)異徑三通型式見(jian)圖19-4，尺寸見(jian)表19-4。

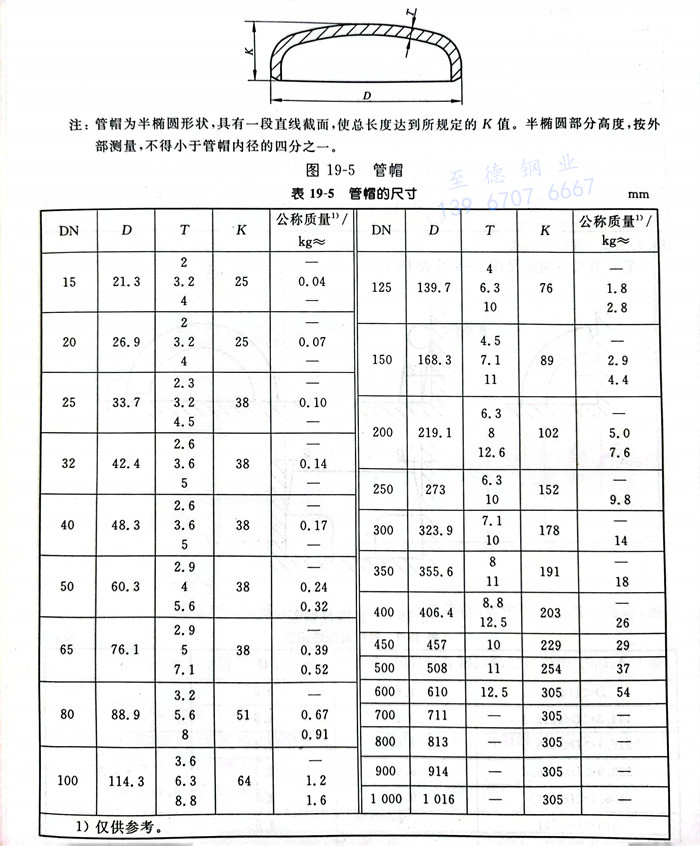

管帽型式見圖19-5，尺寸(cun)見表19-5。
5. 公差
a. 尺寸偏差

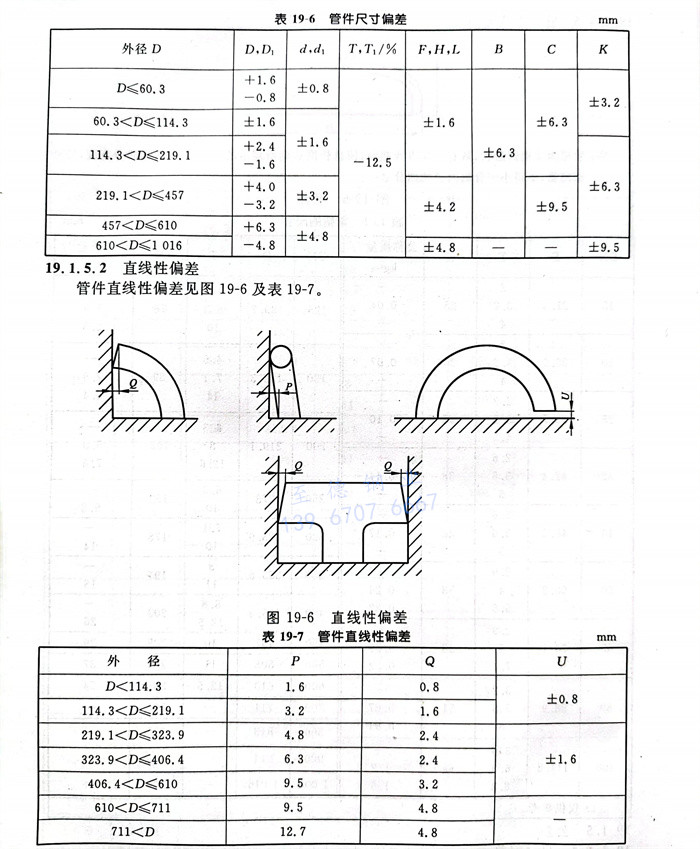

管(guan)件(jian)尺寸(cun)偏差見(jian)表(biao) 19-6
b. 直線性偏(pian)差(cha)
管件直線性偏差見表 19-7
c. 坡(po)口(kou)偏差

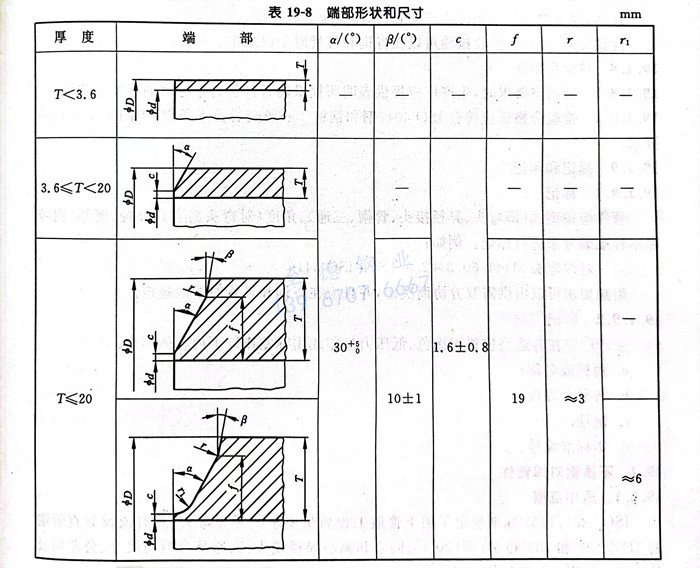

管件(jian)焊端應切(qie)成(cheng)直角。對(dui)于超過 3.6mm 的壁厚，其端部應加工成(cheng)坡口。端部形狀(zhuang)和尺(chi)寸見表 19-8。
6. 熱(re)處理(li)
a. 非(fei)合金鋼管件(jian)
在(zai)(zai)640℃和940℃之間完(wan)成(cheng)最后成(cheng)型操作的(de)非合(he)金(jin)鋼(gang)管件，如仍然(ran)在(zai)(zai)空氣中(zhong)冷卻，則不(bu)需(xu)進行熱處理。
對于(yu)高于(yu)或低于(yu)上述溫(wen)度(du)限完(wan)成加工的(de)(de)管(guan)件，對非合金鋼(gang)的(de)(de)熱處理(li)應按19.1.6.3條中的(de)(de)表列規定。
b. 合金鋼(gang)管件
所有合金鋼管件應在(zai)最后成型操作之后進(jin)行熱處理。對各材料級別，應按19.1.6.3條(tiao)表中規定的相(xiang)應的熱處理進(jin)行。

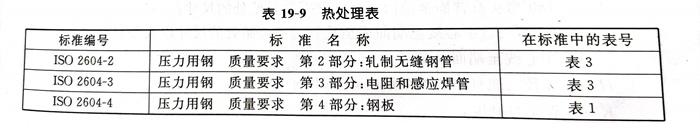

c. 熱處理(li)表(biao)（見表(biao)19-9）
7. 試驗
通常，對于(yu)按(an)本標準條(tiao)件生產(chan)的管件，不要求(qiu)驗(yan)收試(shi)驗(yan)。
經(jing)供需雙方協商，驗收試驗可以在咨(zi)詢和(he)訂貨(huo)時(shi)予以規定。
8. 檢(jian)驗合格證
a. 當用戶要求時，生產廠應(ying)提供(gong)表明(ming)所(suo)提供(gong)的管件符合(he)本標準的檢驗合(he)格證(zheng)。
b. 檢驗合格證應符(fu)合ISO 404《鋼和鋼材 一般(ban)交(jiao)貨技(ji)術條件》中的(de)5.2.2條的(de)要求(qiu)。
9. 標記和印記
a. 標(biao)記
管件應(ying)按(an)型式（即彎頭、異徑接頭、管帽、三通）、角度（對彎頭而言(yan)）、外徑、壁厚、鋼號和(he)本(ben)標(biao)準編號來進行標(biao)記。例如：對(dui)焊彎頭(tou)3D-90-60.3×2.9-TS4·ISO 3419
附加要求可以(yi)由(you)供(gong)需(xu)雙方協商(shang)決定(ding)，并且應在咨詢和訂貨時予以(yi)規(gui)定(ding)。
b. 印記
生產(chan)廠應在各適當位置(zhi)用(yong)(yong)涂色(se)、低壓(ya)力打印或用(yong)(yong)標簽作以(yi)下(xia)內容的(de)標志：
a. 商(shang)標或名稱；
b. 外徑和(he)厚度；
c. 鋼號(hao)；
d. 本標(biao)準編號。
