本章所(suo)介紹的(de)(de)美國(guo)管(guan)(guan)(guan)件(jian)(jian)標準主要(yao)(yao)為(wei)美國(guo)機械工(gong)程(cheng)師協會（即ASME）近期發布的(de)(de)最新標準，這些管(guan)(guan)(guan)件(jian)(jian)標準主要(yao)(yao)為(wei)：灰鑄鐵螺(luo)紋(wen)管(guan)(guan)(guan)件(jian)(jian)（ASME B16.4-1998）、可鍛鑄鐵螺(luo)紋(wen)管(guan)(guan)(guan)件(jian)(jian)（ASME B16.3-1998）、承(cheng)插焊(han)和(he)螺(luo)紋(wen)連接鍛鋼制(zhi)管(guan)(guan)(guan)件(jian)(jian)（ASME B16.11-2005）、工(gong)廠(chang)制(zhi)造的(de)(de)鍛鋼對(dui)焊(han)管(guan)(guan)(guan)件(jian)(jian)及(ji)鍛鋼制(zhi)對(dui)焊(han)短半(ban)徑彎(wan)頭和(he)180°彎(wan)頭等(deng)。
鍛鋼制對焊短半徑(jing)彎頭和180°彎頭 ASME B16.28 標準
一、適用范圍
1. 總則(ze)
ASME B16.28-1994標準(zhun)規定了鍛軋制碳(tan)素鋼及(ji)(ji)合金鋼對(dui)焊短(duan)半徑(jing)彎(wan)頭和短(duan)半徑(jing)180°彎(wan)頭的等(deng)級、總體尺(chi)寸、試驗、公(gong)差以及(ji)(ji)標記。術語“鍛制的”（wrought）是指由(you)管材(cai)（鋼管和管子）、板材(cai)或鍛件(jian)制成的管件(jian)。
2. 管件(jian)制(zhi)品(pin)
本標(biao)準沒有規定(ding)采用交叉焊接的管件(jian)制品(pin)。這種管件(jian)的設計，包(bao)括(kuo)在ASME B31《壓力管道規范(fan)》中或ASME鍋爐(lu)和壓力容(rong)器規范(fan)中。
3. 使(shi)用條件
選擇適(shi)合于特定流體使用條件的(de)管件形式和材料不屬(shu)于本標準的(de)范(fan)圍。
4. 焊(han)接(jie)
安(an)裝(zhuang)焊接(jie)要(yao)求已超出本標準的(de)(de)范圍(wei)。安(an)裝(zhuang)焊接(jie)應(ying)按(an)適用的(de)(de)管道規范或(huo)包括安(an)裝(zhuang)該管件的(de)(de)管道系(xi)統在(zai)內的(de)(de)規程進行。
二(er)、設計和壓(ya)力等級
1. 管件(jian)的設計(ji)
管(guan)(guan)件設計(ji)(ji)應按美國國內公認的(de)壓力(li)容器或管(guan)(guan)道(dao)規范中所(suo)包含的(de)數學(xue)分(fen)析方(fang)法確定，或按制造廠(chang)的(de)意(yi)見，依(yi)據20.5.9條，采用驗證方(fang)法進行。為(wei)了滿(man)足設計(ji)(ji)要(yao)求，可以預料，成型管(guan)(guan)件某些(xie)部分(fen)的(de)壁厚可能需要(yao)比準備(bei)使用該管(guan)(guan)件的(de)管(guan)(guan)道(dao)壁厚要(yao)厚。
2. 等級基準
按本標(biao)準設計(ji)的(de)(de)管件的(de)(de)許用壓力等級(ji)應是按相(xiang)同(tong)規(gui)格和材料的(de)(de)無縫直管的(de)(de)壓力。相(xiang)同(tong)規(gui)格和材料是指：管子公稱規(gui)格（NPS），壁(bi)(bi)厚或壁(bi)(bi)厚序(xu)列號(hao)以(yi)及包(bao)括與相(xiang)應材料標(biao)準的(de)(de)化學成(cheng)分及力學性能(neng)的(de)(de)比(bi)較。
3. 記錄的保存
在制造廠的(de)(de)(de)(de)現(xian)場就能得到數(shu)學分析和／或合(he)格的(de)(de)(de)(de)驗證試驗結果(guo)的(de)(de)(de)(de)記錄，供采購(gou)方檢查。按與(yu)制造廠達成的(de)(de)(de)(de)協議(yi)，采購(gou)方應能得到這些數(shu)據的(de)(de)(de)(de)合(he)格證書(shu)的(de)(de)(de)(de)復印件。
三(san)、規格
表(biao)20-64～表(biao)20-69中管件的規格采用ANSI／ASME B36.10《焊(han)接和無縫軋(ya)制鋼管》定義的管子公稱規格（NPS）表(biao)示。
四(si)、材(cai)料
本(ben)標準所(suo)包含的鍛(duan)(duan)鋼制管(guan)件(jian)(jian)材(cai)料(liao)應與ASTM A234《中(zhong)高溫用鍛(duan)(duan)制碳鋼和(he)合金鋼管(guan)件(jian)(jian)》、ASTM A403《鍛(duan)(duan)制奧(ao)氏體不銹鋼管(guan)件(jian)(jian)》、ASTM A420《低溫用鍛(duan)(duan)制碳鋼和(he)合金鋼管(guan)件(jian)(jian)》或(huo)相應的ASME鍋爐和(he)壓力容器(qi)規(gui)范(fan)第II卷，材(cai)料(liao)A篇，鐵基材(cai)料(liao)規(gui)范(fan)相一致。
五、結(jie)構型式與尺寸
由于米制單(dan)位(wei)和(he)英制單(dan)位(wei)不能做到精確的等同(tong)，因此使(shi)用者必須分別采用兩種單(dan)位(wei)制。
1. 短半徑(jing)彎(wan)頭

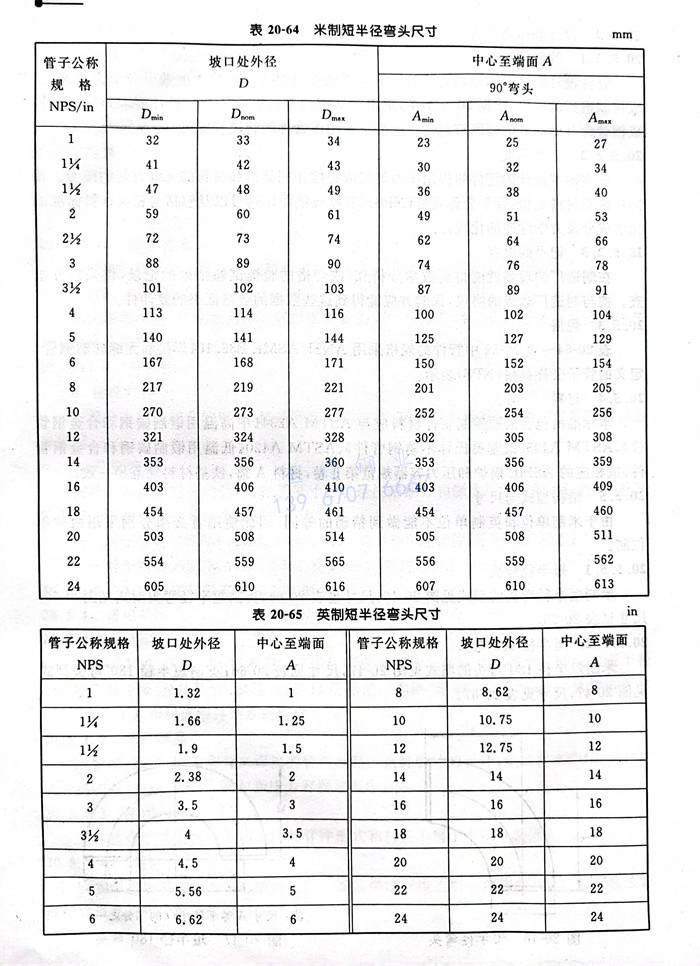

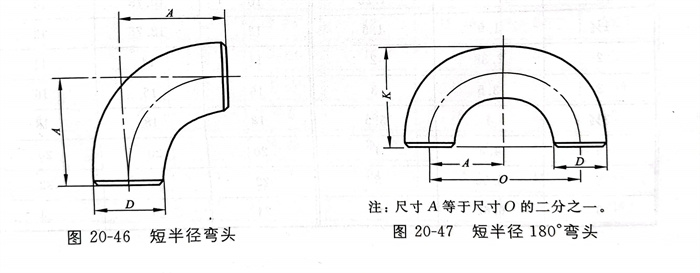

米制(zhi)短半(ban)徑彎(wan)頭(tou)的型(xing)式見圖(tu)20-46，尺寸(cun)見表20-64，英(ying)制(zhi)短半(ban)徑彎(wan)頭(tou)型(xing)式見圖(tu)20-46，尺寸(cun)見表20-65。
2. 短(duan)半徑180°彎頭

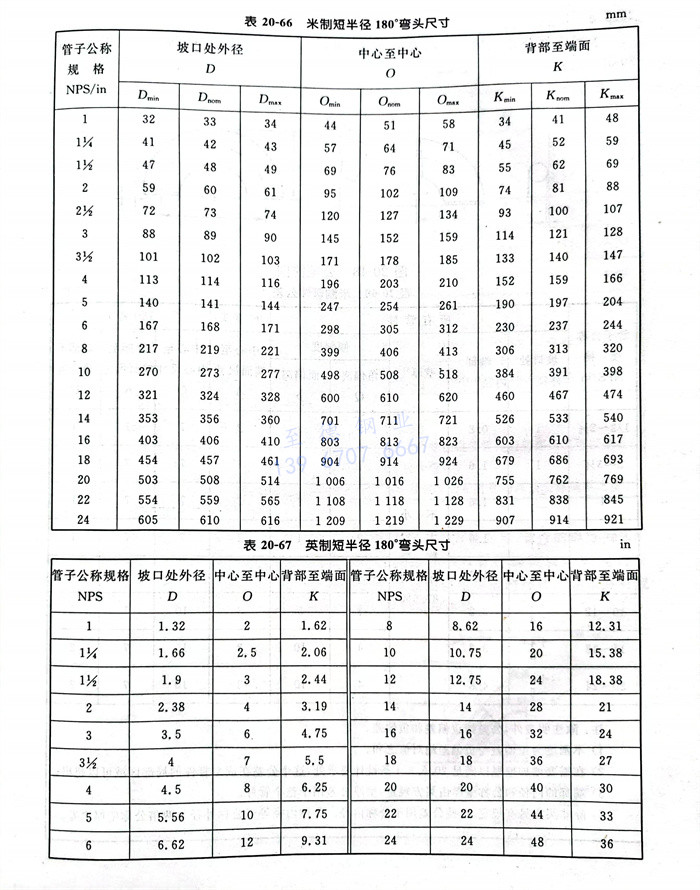

米制短(duan)半徑(jing)180°彎(wan)頭的型(xing)式見(jian)(jian)圖(tu)20-47，尺(chi)(chi)寸見(jian)(jian)表20-66；英制短(duan)半徑(jing)180°彎(wan)頭型(xing)式見(jian)(jian)圖(tu)20-47，尺(chi)(chi)寸見(jian)(jian)表20-67。
六、公差

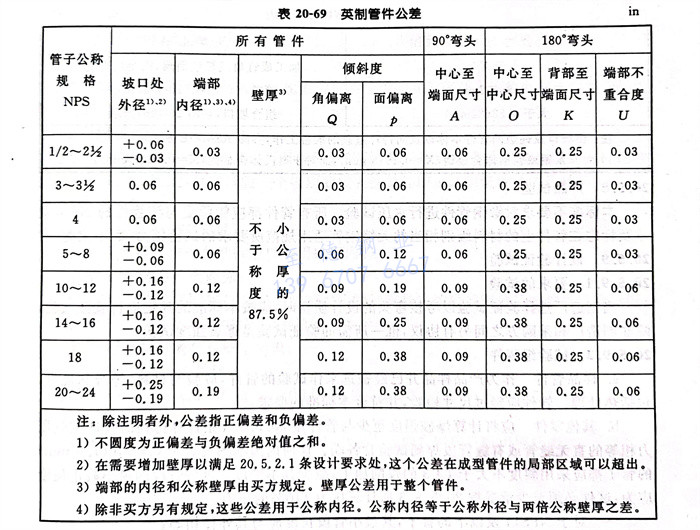

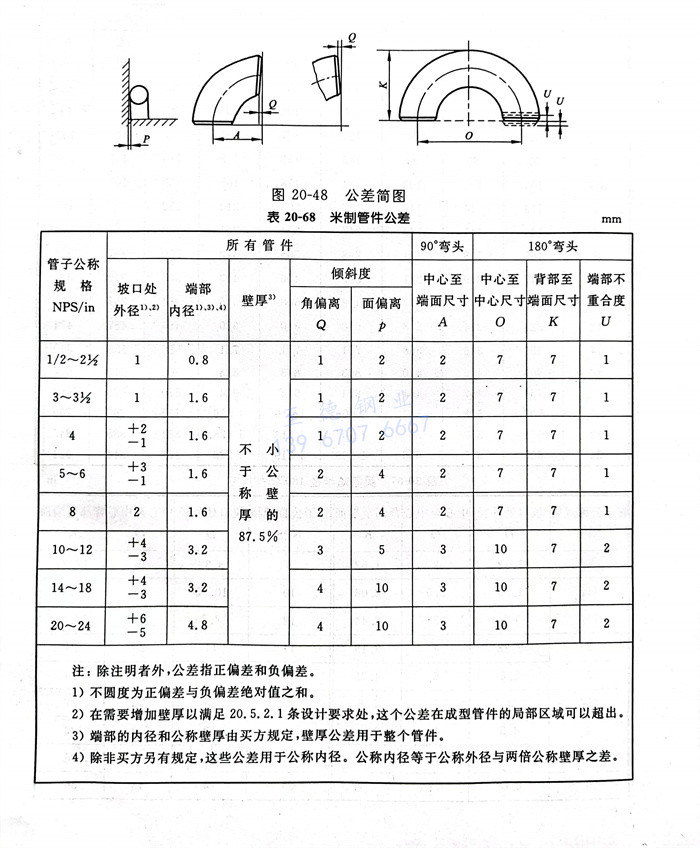

米制管件(jian)公差見圖(tu)20-48，尺寸(cun)(cun)見表(biao)20-68；英制管件(jian)公差 見圖(tu)20-48，尺寸(cun)(cun)見表(biao)20-69。
注：除注明者外，公(gong)差指(zhi)正偏(pian)差和負(fu)偏(pian)差。
1. 不(bu)圓(yuan)度(du)為正偏(pian)差(cha)與負偏(pian)差(cha)絕對值之(zhi)和。
2. 在(zai)(zai)需要增(zeng)加壁(bi)厚以(yi)滿足20.5.2.1條(tiao)設計要求處，這個公差在(zai)(zai)成型管件的局部區域可以(yi)超出。
3. 端部的內徑和(he)公(gong)稱壁厚由買(mai)方規定，壁厚公(gong)差用于整個管件。
4. 除非買方(fang)另有(you)規定，這些公(gong)差用于(yu)公(gong)稱內徑(jing)。公(gong)稱內徑(jing)等于(yu)公(gong)稱外徑(jing)與兩倍公(gong)稱壁厚(hou)之差。
注：除注明者外，公差指(zhi)正偏差和(he)負偏差。
1. 不(bu)圓度為(wei)正偏差與負(fu)偏差絕對值之和(he)。
2. 在(zai)需要增加壁厚以(yi)滿足20.5.2.1條(tiao)設(she)計要求處，這(zhe)個公差在(zai)成型管件的局部區域可以(yi)超出。
3. 端部(bu)的內(nei)徑(jing)和公(gong)稱壁厚(hou)由買方(fang)規定。壁厚(hou)公(gong)差用于(yu)整個(ge)管(guan)件。
4. 除非(fei)買方另有規定(ding)，這些(xie)公(gong)差用(yong)于公(gong)稱(cheng)內徑。公(gong)稱(cheng)內徑等于公(gong)稱(cheng)外(wai)徑與兩倍公(gong)稱(cheng)壁厚之差。
七、端部制(zhi)備

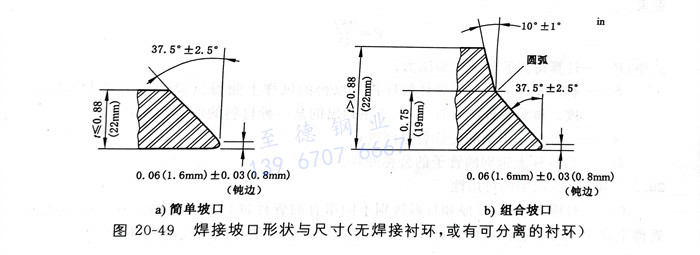

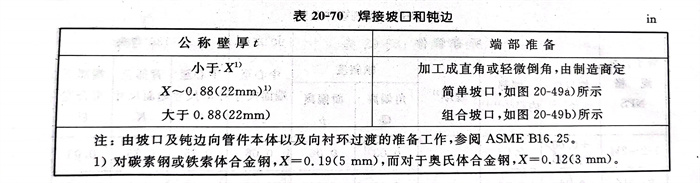

焊接(jie)(jie)(jie)端部應(ying)符合ASME B16.25《對(dui)接(jie)(jie)(jie)焊端》的(de)(de)規(gui)定。為(wei)方便(bian)起見(jian)，管(guan)件(jian)(jian)的(de)(de)焊接(jie)(jie)(jie)端部用(yong)圖及(ji)表來表示。管(guan)件(jian)(jian)端部焊接(jie)(jie)(jie)坡口(kou)形狀(zhuang)與尺寸見(jian)圖20-49，管(guan)件(jian)(jian)焊接(jie)(jie)(jie)坡口(kou)和鈍(dun)邊見(jian)表20-70。管(guan)件(jian)(jian)的(de)(de)壁(bi)厚(hou)與同其焊接(jie)(jie)(jie)的(de)(de)管(guan)子壁(bi)厚(hou)相等，以(yi)避免使用(yong)焊接(jie)(jie)(jie)內(nei)襯(chen)(chen)環。除非另有規(gui)定，對(dui)于規(gui)定的(de)(de)管(guan)子壁(bi)厚(hou)，管(guan)件(jian)(jian)的(de)(de)焊接(jie)(jie)(jie)端按不(bu)用(yong)襯(chen)(chen)環的(de)(de)情況供應(ying)。
八、產品試驗
本標準不(bu)要求對鍛鋼(gang)管(guan)件進行水壓試驗。所(suo)有管(guan)件都應能(neng)承受(shou)與該管(guan)件的NPS、壁厚及標志在管(guan)件上的材料(liao)級別相當的無(wu)縫鋼(gang)管(guan)適(shi)用規范(fan)所(suo)要求的試驗壓力，而不(bu)泄(xie)漏(lou)。
九、設計驗證試驗
1. 要(yao)求的試驗
當(dang)制造(zao)廠選擇驗(yan)證試(shi)(shi)驗(yan)以考核彎頭的(de)設計質量時，應按本標(biao)準的(de)規定(ding)進(jin)行驗(yan)證試(shi)(shi)驗(yan)，除非制造(zao)廠和采購方之間另(ling)有協議，惟一所需的(de)驗(yan)證試(shi)(shi)驗(yan)是爆破強度(du)試(shi)(shi)驗(yan)。
2. 試驗組裝件
a. 樣品(pin)(pin)管(guan)件(jian)(jian) 作為產品(pin)(pin)樣品(pin)(pin)并已(yi)經(jing)被選來作試(shi)驗(yan)的(de)(de)管(guan)件(jian)(jian)，應驗(yan)明材料、等級和批量，包括(kuo)熱處理。管(guan)件(jian)(jian)應經(jing)過尺(chi)寸檢驗(yan)，并符合(he)本標(biao)準的(de)(de)要求(qiu)。
b. 其他零(ling)件 應(ying)將計算(suan)爆破強度(du)至(zhi)(zhi)少(shao)與管件按(an)20.5.9.3條計算(suan)得(de)到的(de)驗證試驗壓力(li)相等(deng)的(de)直(zhi)無(wu)縫管或有縫管段(duan)焊到試驗管各(ge)端。任何內圓(yuan)(yuan)不(bu)圓(yuan)(yuan)度(du)大(da)于0.06 in（1.6mm）的(de)管子都應(ying)采(cai)用斜度(du)不(bu)大(da)于1：3的(de)鏜削加工，減(jian)少(shao)其不(bu)圓(yuan)(yuan)度(du)。這些管段(duan)的(de)最小截(jie)止長度(du)應(ying)為(wei)：試件必須至(zhi)(zhi)少(shao)承受按(an)20.5.9.3所(suo)計算(suan)壓力(li)110％的(de)壓力(li)。
對于NPS14及以下的(de)管子，其最小管段長(chang)度應與其外徑相(xiang)等；
對(dui)于大于NPS14的(de)管(guan)子，其最小管(guan)段長(chang)度應(ying)為其外徑的(de)一半。
3. 試驗(yan)程序和(he)驗(yan)收標(biao)準
水壓(ya)試(shi)驗用的試(shi)驗流體應(ying)為水或其(qi)他液體。應(ying)對(dui)試(shi)驗組裝(zhuang)件施(shi)加水壓(ya)。當試(shi)驗組裝(zhuang)件能經受住按下(xia)式(shi)計算得到的驗證試(shi)驗壓(ya)力的105％而不(bu)發(fa)生破裂時，即滿足(zu)驗證試(shi)驗要求。
P= 2St/D
式中：P---計(ji)算得(de)到的驗證試(shi)驗壓力；
S---在從管(guan)件上或試驗管(guan)件的(de)樣(yang)件上取得的(de)試樣(yang)上測得試驗管(guan)件的(de)最大抗拉強度(du)。試驗管(guan)件應符(fu)合20.5.4條列出的(de)某一種材料的(de)所(suo)有要求；
t---管件標志識別的公稱管壁厚度；
D---管件標志識別的管子的公稱外徑。
4. 試驗結果的可用性(xing)
不需要對所有規格(ge)、壁(bi)厚和材(cai)料級別不同組合的(de)管件(jian)進行逐一(yi)試驗。在一(yi)個代表性管件(jian)上得出(chu)的(de)合格(ge)驗證試驗可代表以下所述范圍內的(de)其他相同形式的(de)管件(jian)。
a. 規格范圍
試(shi)驗(yan)管(guan)件可用來(lai)檢驗(yan)規(gui)格(ge)為試(shi)驗(yan)管(guan)件規(gui)格(ge)的0.5倍到2倍的類似管(guan)件。
b. 厚度范圍
一個試(shi)驗管件(jian)可以用來對t/D比值為試(shi)驗管件(jian)的0.5倍到(dao)3倍的類似比例的管件(jian)進行(xing)評定或考(kao)核。
c. 材料級別(bie)
由各(ge)種(zhong)級別(bie)鋼(gang)材制造的(de)(de)幾何尺寸相(xiang)同(tong)的(de)(de)管件(jian)，其耐壓能力直(zhi)接與各(ge)個(ge)級別(bie)材料的(de)(de)抗(kang)拉(la)強度(du)成正比。因此，只需試驗一個(ge)級別(bie)的(de)(de)代表性管件(jian)即可證明該管件(jian)的(de)(de)設(she)計(ji)。
十(shi)、 標志(zhi)
1. 標準標志（見注）
每個管(guan)件都應作永(yong)久(jiu)性標志以(yi)表明以(yi)下內(nei)容(rong)：
a. 制造(zao)廠的名稱或(huo)商(shang)標；
b. 材料的識別(bie)(bie)(bie)和(he)類別(bie)(bie)(bie)（ASTM或ASME級別(bie)(bie)(bie)符號）；爐(lu)號或制造廠(chang)的爐(lu)號識別(bie)(bie)(bie)標記；
c. 在級(ji)別(bie)符號(hao)前(qian)加前(qian)綴“WP”表示符合本(ben)標(biao)準；
d. 壁厚序列(lie)號或(huo)公稱壁厚標(biao)識；
e. NPS（管子公稱規格）。
注(zhu)：管件(jian)(jian)的(de)壓力等級用(yong)NPS，壁厚（或序列(lie)號）及標(biao)志在管件(jian)(jian)上的(de)材料（見(jian)20.5.2.2）表(biao)示。
2. 例外
當管件的(de)規格不允許進(jin)行完(wan)整標(biao)志時，可逆上述內(nei)容(rong)順(shun)序(xu)省略識別標(biao)志。
