1. 人(ren)孔

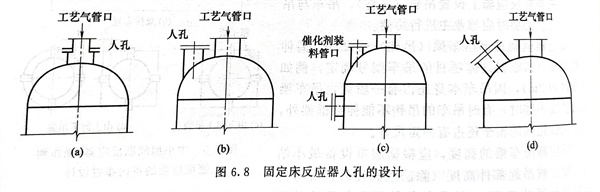

  下面以(yi)固定(ding)床反應器為例進行(xing)介紹(shao)。固定(ding)床反應器頂部通常需要(yao)設置(zhi)人孔，用于催化劑裝填和內件檢修，人孔大小一般為DN500～V600。人孔設計形(xing)式主(zhu)要(yao)有四種，見圖6.8。N500~DN6

    ①. 當工(gong)藝氣管(guan)(guan)口(kou)比人孔(kong)直徑小三級(ji)或三級(ji)以上時，通常采(cai)用(yong)圖(tu)6.8（a）所示(shi)形式的(de)人孔(kong)，將人孔(kong)與(yu)工(gong)藝氣管(guan)(guan)口(kou)合用(yong)一個管(guan)(guan)口(kou)。該設計方式通常需(xu)要在工(gong)藝氣管(guan)(guan)線上靠近人孔(kong)處(chu)設置可(ke)拆(chai)卸短(duan)管(guan)(guan)，同時，與(yu)可(ke)拆(chai)卸短(duan)管(guan)(guan)相連的(de)管(guan)(guan)道應考慮設承重支(zhi)(zhi)架，在反應器(qi)人孔(kong)打開時支(zhi)(zhi)撐進(jin)口(kou)管(guan)(guan)道。

    ②. 當(dang)工藝氣管口與人(ren)孔直(zhi)徑相當(dang)或比人(ren)孔直(zhi)徑大時(shi)，需要(yao)單獨設置人(ren)孔，常見的設計形(xing)式(shi)有圖6.8（b）和（c）兩(liang)種。圖6.8（b）所示形(xing)式(shi)人(ren)孔受力(li)較(jiao)(jiao)(jiao)好(hao)、制造較(jiao)(jiao)(jiao)容易，但(dan)催(cui)(cui)化劑裝填較(jiao)(jiao)(jiao)困(kun)難。圖6.8（c）所示形(xing)式(shi)人(ren)孔受力(li)不好(hao)、制造較(jiao)(jiao)(jiao)困(kun)難，但(dan)催(cui)(cui)化劑裝填較(jiao)(jiao)(jiao)容易。

    ③. 圖6.8（d）所示形式(shi)人(ren)孔(kong)設(she)置在反(fan)應器側(ce)面，在頂(ding)部(bu)設(she)置專門的催化劑裝料口，該(gai)形式(shi)很少(shao)采用。

2. 人孔平臺

   圖6.8（a）～（c）所(suo)示三(san)種形(xing)(xing)式人(ren)孔，只需(xu)要在反應器(qi)頂(ding)部設置(zhi)一層(ceng)(ceng)平(ping)臺(tai)即可滿(man)足催化劑(ji)裝填等操作要求，而圖6.8（d）所(suo)示形(xing)(xing)式人(ren)孔，除了要在反應器(qi)頂(ding)部設置(zhi)一層(ceng)(ceng)平(ping)臺(tai)，在人(ren)孔上方還需(xu)要再設置(zhi)一層(ceng)(ceng)平(ping)臺(tai)。
