橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)是一種良好的(de)耐(nai)(nai)酸又(you)耐(nai)(nai)堿(jian)的(de)非金屬防腐(fu)蝕(shi)材(cai)料，特別對(dui)氫氟酸有(you)很好的(de)耐(nai)(nai)蝕(shi)性。橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)分天然(ran)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)和合(he)成橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)二大(da)類。用于化工防腐(fu)蝕(shi)襯里，以天然(ran)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)為多(duo)，經(jing)過硫(liu)化處理而成，具有(you)一定的(de)耐(nai)(nai)熱性能(neng)、機(ji)械(xie)強度和耐(nai)(nai)蝕(shi)性能(neng)。它可分為軟橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)、半硬橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)和硬橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)三種。見表4.4.3。

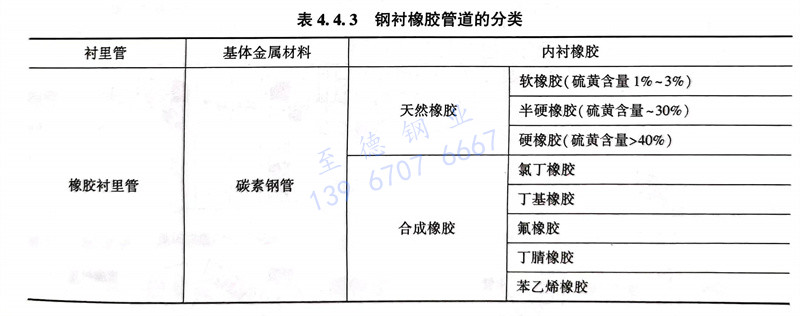

表(biao)4.4.3 鋼襯橡膠管道的分類
1. 橡膠襯里層的(de)選擇原則，主要應考慮(lv)腐蝕介質的(de)特性、操作條件及具體施工(gong)的(de)可能性。
①. 介質腐蝕(shi)性強(qiang)，但溫(wen)度變(bian)化不大，無(wu)機(ji)械(xie)振動的管道、管件，宜(yi)用1～2層硬橡膠，總厚(hou)度約為3～6mm。
②. 對于腐(fu)蝕(shi)性氣體(ti)(ti)，為了避免氣體(ti)(ti)的(de)擴(kuo)散滲透作(zuo)用(yong)，用(yong)二(er)層硬橡膠襯里為宜。
③. 凡介質含(han)有固體懸浮物(wu)，需考慮(lv)耐磨性(xing)時(shi)，可采(cai)用厚2mm硬橡(xiang)(xiang)膠(jiao)作底層，再襯貼(tie)所需厚度軟橡(xiang)(xiang)膠(jiao)作面層。
④. 管道(dao)、設(she)備外表(biao)面可(ke)能經受(shou)撞擊時，可(ke)采用軟橡(xiang)膠作底層，半(ban)硬(ying)橡(xiang)膠作面層。
⑤. 在真(zhen)空條(tiao)件下，一般不采用軟橡膠作底(di)層。
⑥. 在有劇烈(lie)振動的場(chang)合，不能(neng)使用(yong)橡膠襯(chen)里。
⑦. 在同一管件、設備(bei)上，不能同時(shi)用硫化條件不同的兩種硬(ying)橡膠或軟橡膠進行橡膠襯(chen)里。
2. 橡膠(jiao)襯里(li)管道的(de)使用范圍：
①. 使用(yong)溫度。
a. 硬(ying)橡(xiang)膠襯里(li)長(chang)期使(shi)(shi)用(yong)溫(wen)度(du)為(wei)0～65℃，短(duan)時間(jian)加熱允(yun)許提(ti)高(gao)至80℃；半硬(ying)橡(xiang)膠、軟橡(xiang)膠及硬(ying)橡(xiang)膠復合襯里(li)的(de)使(shi)(shi)用(yong)溫(wen)度(du)為(wei)-25～75℃，軟橡(xiang)膠襯里(li)短(duan)時間(jian)加熱允(yun)許提(ti)高(gao)至100℃。
b. 根據目前資源(yuan)，天然橡(xiang)(xiang)膠(jiao)(jiao)、順丁(ding)(ding)橡(xiang)(xiang)膠(jiao)(jiao)、丁(ding)(ding)基橡(xiang)(xiang)膠(jiao)(jiao)等(deng)(deng)作軟(ruan)橡(xiang)(xiang)膠(jiao)(jiao)襯里，使用溫(wen)度約為-60～＋65℃；丁(ding)(ding)腈(jing)橡(xiang)(xiang)膠(jiao)(jiao)、丁(ding)(ding)苯橡(xiang)(xiang)膠(jiao)(jiao)、乙丙(bing)橡(xiang)(xiang)膠(jiao)(jiao)等(deng)(deng)也可在-30～＋50℃的情況下作襯里使用。
c. 橡(xiang)膠(jiao)(jiao)(jiao)(jiao)(jiao)的(de)(de)(de)使用壽命與(yu)使用溫(wen)度(du)有關(guan)，溫(wen)度(du)過(guo)高，會加速橡(xiang)膠(jiao)(jiao)(jiao)(jiao)(jiao)的(de)(de)(de)老化，破壞(huai)橡(xiang)膠(jiao)(jiao)(jiao)(jiao)(jiao)與(yu)金屬(shu)間(jian)的(de)(de)(de)結合力，導(dao)(dao)致(zhi)脫落；溫(wen)度(du)過(guo)低，橡(xiang)膠(jiao)(jiao)(jiao)(jiao)(jiao)會失去彈性(xing)（橡(xiang)膠(jiao)(jiao)(jiao)(jiao)(jiao)的(de)(de)(de)膨(peng)脹系數比金屬(shu)大三倍）。由于(yu)(yu)兩種(zhong)基材收縮不(bu)一(yi)，導(dao)(dao)致(zhi)應力集中而拉裂橡(xiang)膠(jiao)(jiao)(jiao)(jiao)(jiao)層(ceng)。由于(yu)(yu)軟橡(xiang)膠(jiao)(jiao)(jiao)(jiao)(jiao)的(de)(de)(de)彈性(xing)比硬橡(xiang)膠(jiao)(jiao)(jiao)(jiao)(jiao)好，故它(ta)的(de)(de)(de)耐寒性(xing)亦較好。
②. 使用壓力
一般用(yong)于(yu)壓力低于(yu)0.6MPa，真空度(du)不大于(yu)80kPa。橡膠襯里的管件有彎(wan)頭(tou)、三通(tong)、四(si)通(tong)等(deng)。襯膠管子與管件均應用(yong)焊接(jie)法蘭連接(jie)。

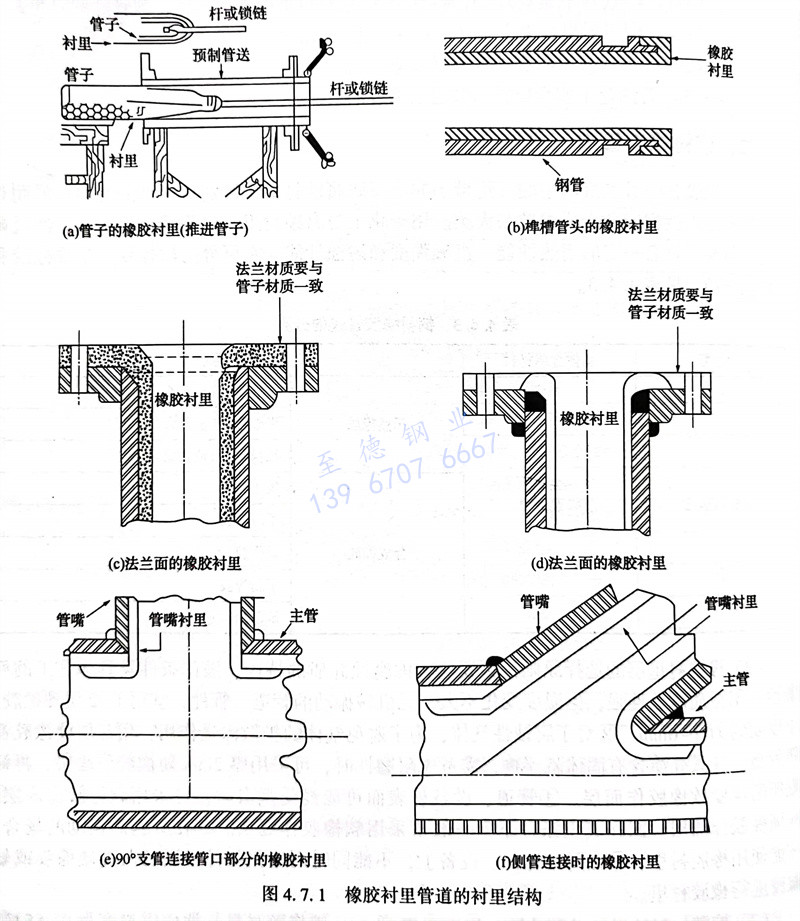

③. 橡膠(jiao)襯里管道的襯里結(jie)構，見圖4.7.1。
