一、塔與其關聯(lian)設備的布置(zhi)要求
塔（Tower）與其關聯設備如(ru)進(jin)料加熱(re)器(qi)，非(fei)明火加熱(re)的(de)重(zhong)沸器(qi)、塔頂(ding)冷凝冷卻器(qi)、回(hui)流罐(guan)、塔底抽出泵等，宜按工藝流程(cheng)順序，在不違反防火規(gui)范的(de)條件下，盡可能靠近布置，必要時(shi)可形(xing)成一個獨立的(de)操作系統，這樣便于操作管(guan)理(li)。
二、塔的(de)布(bu)置方式
①. 單排布置(zhi)：一(yi)般情況(kuang)下較多采用單排布置(zhi)的(de)(de)方(fang)式，管廊的(de)(de)一(yi)側(ce)有兩(liang)(liang)個或兩(liang)(liang)個以上(shang)的(de)(de)塔(ta)或立式容器時，一(yi)般中心線對齊，如兩(liang)(liang)個或兩(liang)(liang)個以上(shang)的(de)(de)塔(ta)設置(zhi)聯(lian)合平(ping)臺時，可以中心線對齊，也可以一(yi)邊切線對齊。
②. 非(fei)單排(pai)布置：對(dui)于(yu)直徑(jing)較(jiao)小(xiao)本體較(jiao)高的塔，可(ke)(ke)以(yi)(yi)雙排(pai)布置或成三角形布置，這樣，可(ke)(ke)以(yi)(yi)利用平臺將塔聯系在一起(qi)提高其穩定性，但應(ying)注意平臺生(sheng)根構件應(ying)采用可(ke)(ke)以(yi)(yi)滑動的導(dao)向節點(dian)以(yi)(yi)適應(ying)不(bu)同(tong)操作(zuo)溫度的熱脹影(ying)響。
③. 框架式布(bu)置：對直徑DN≤1000mmm的(de)塔還(huan)可(ke)以布(bu)置在框架內或框架的(de)一邊，利用框架提(ti)高其穩定性。
三、沿(yan)管廊布置的塔應考(kao)慮的要(yao)求(qiu)
①. 塔和(he)管(guan)廊(lang)之間應布置管(guan)道，在(zai)背向管(guan)廊(lang)的一側應設置檢(jian)修通道和(he)場地，塔的人(ren)孔(kong)、手孔(kong)朝(chao)向檢(jian)修區一側。
②. 塔和管廊的間距。
a. 塔(ta)和管(guan)廊立柱(zhu)之間(jian)沒有布置泵(beng)時，塔(ta)外壁與管(guan)廊立柱(zhu)之間(jian)的(de)距離，一(yi)般為3~5不(bu)宜(yi)小于3m，一(yi)般在此范圍內(nei)，設(she)置調節閥(fa)組和排(pai)水管(guan)道與排(pai)水井等。國外某些公司的(de)裝置設(she)備布置中塔(ta)與管(guan)廊立柱(zhu)間(jian)距也(ye)有小于3m的(de)。
b. 塔(ta)和(he)管廊(lang)(lang)立(li)柱(zhu)之間布置泵(beng)時，可能泵(beng)的(de)驅動(dong)機(ji)仍在管廊(lang)(lang)內，泵(beng)的(de)進(jin)出口或(huo)其中之一(yi)在管廊(lang)(lang)立(li)柱(zhu)外，這時泵(beng)的(de)基礎與塔(ta)外壁的(de)間距，應(ying)按泵(beng)的(de)操(cao)作(zuo)、檢修和(he)配(pei)管要(yao)求(qiu)確(que)定，一(yi)般情況下，不宜小于(yu)2.5m。
c. 兩塔(ta)(ta)之間(jian)凈(jing)距不宜小(xiao)于2.5m（按SH3011規定(ding)，HG 20546規定(ding)兩塔(ta)(ta)之間(jian)最小(xiao)凈(jing)距為2.4m），以便(bian)敷設管道和(he)設置平臺。如(ru)采用(yong)聯合(he)基礎時也可小(xiao)于2.5m。
四、塔的安裝高度(du)
塔的安裝高度應考(kao)慮以(yi)下(xia)各方面因素。
①. 對于利用塔的內(nei)壓或塔內(nei)流體重(zhong)力將物(wu)料送往(wang)其他設備(bei)(bei)和管道時，應由(you)其內(nei)壓和被送往(wang)設備(bei)(bei)或管道的壓力和高(gao)度來確定塔的高(gao)度。
②. 對于(yu)用泵抽(chou)吸(xi)塔(ta)(ta)底液體時(shi)，應由泵的(de)需(xu)要汽蝕余量(liang)和吸(xi)入管道的(de)壓力降來(lai)確定(ding)塔(ta)(ta)的(de)高度。處于(yu)負壓狀態的(de)塔(ta)(ta)，為了保證塔(ta)(ta)底泵的(de)正常操(cao)作，最(zui)低液面應不低于(yu)10m。
③. 帶(dai)有非明(ming)火加熱的(de)(de)重(zhong)沸器的(de)(de)塔，其安裝(zhuang)高(gao)度，應按塔和(he)重(zhong)沸器之間的(de)(de)相互關系和(he)操作要求來確定。
④. 塔的安裝高度(du)還應滿(man)足底(di)部管道安裝和操作的要求(qiu)，且(qie)其基礎面一般(ban)宜高出地(di)面0.2m。
⑤. 對于(yu)(yu)成組布置的塔采用(yong)聯(lian)合平臺時，有時平臺標高(gao)取齊有困難，可以調(diao)整個別塔的安(an)裝高(gao)度，便于(yu)(yu)平臺標高(gao)取齊。
五、重沸(fei)器的(de)布置
①. 明火加(jia)熱的重沸器(qi)與塔的間距(ju)，應(ying)按(an)防火規范中(zhong)加(jia)熱爐與塔的間距(ju)要求布置。
②. 用蒸(zheng)汽或熱(re)載(zai)體加熱(re)的(de)(de)臥式重沸器(qi)應(ying)靠近塔布置，并與塔維持(chi)一定高差（由工藝設計確定），兩者之(zhi)間的(de)(de)距離應(ying)滿足管道布置要(yao)求，重沸器(qi)管束的(de)(de)一端應(ying)有檢修場地和通(tong)道。
③. 立(li)式(shi)熱虹吸(xi)式(shi)重沸器宜(yi)用塔作為支承(cheng)布置(zhi)在塔側，并與塔維持一定高(gao)差（由工(gong)藝(yi)設計確定），其上方應(ying)留有足夠(gou)的(de)檢修空間。
④. 一座塔具有(you)多(duo)臺并(bing)聯的立式(shi)重沸器時，重沸器的位置(zhi)(zhi)和安裝高(gao)度，除與塔維持(chi)一定高(gao)差之外，還應(ying)滿(man)足布置(zhi)(zhi)進出(chu)口集合管的要求并(bing)便(bian)于操作和檢修。
六(liu)、塔布置的(de)工程實例
小(xiao)直徑(jing)塔和框(kuang)架的聯合(he)布置

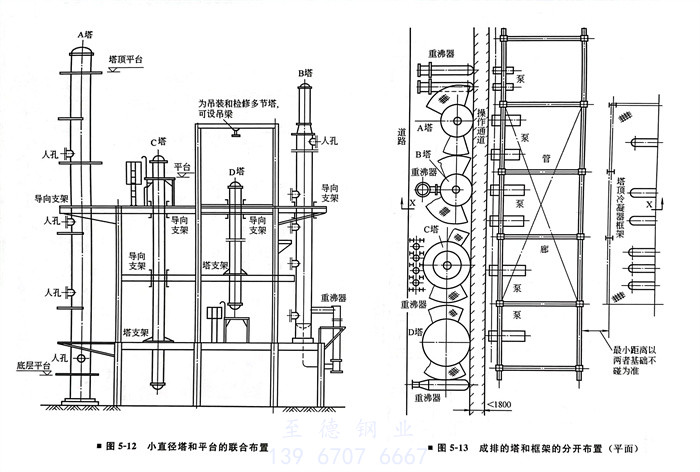

圖(tu)5-12所示為一組小直徑(jing)塔(ta)(ta)和框(kuang)(kuang)架(jia)(jia)聯合布置(zhi)(zhi)(zhi)。由于塔(ta)(ta)徑(jing)小，一般(ban)靠近框(kuang)(kuang)架(jia)(jia)或在(zai)(zai)框(kuang)(kuang)架(jia)(jia)內(nei)布置(zhi)(zhi)(zhi)，便于設導向(xiang)支(zhi)架(jia)(jia)以增加塔(ta)(ta)的穩定性。B塔(ta)(ta)布置(zhi)(zhi)(zhi)在(zai)(zai)框(kuang)(kuang)架(jia)(jia)的外側，有(you)利(li)于塔(ta)(ta)頂(ding)冷凝器的安裝(zhuang)和檢修，并可利(li)用框(kuang)(kuang)架(jia)(jia)設置(zhi)(zhi)(zhi)重(zhong)沸器支(zhi)架(jia)(jia)。D塔(ta)(ta)是分節塔(ta)(ta)，布置(zhi)(zhi)(zhi)在(zai)(zai)框(kuang)(kuang)架(jia)(jia)內(nei)。在(zai)(zai)塔(ta)(ta)上方設置(zhi)(zhi)(zhi)吊梁(liang)，便于安裝(zhuang)和檢修。除框(kuang)(kuang)架(jia)(jia)樓面外，根據需(xu)要在(zai)(zai)塔(ta)(ta)頂(ding)和塔(ta)(ta)底設了操作平臺。
成排的塔和框架的分開布置

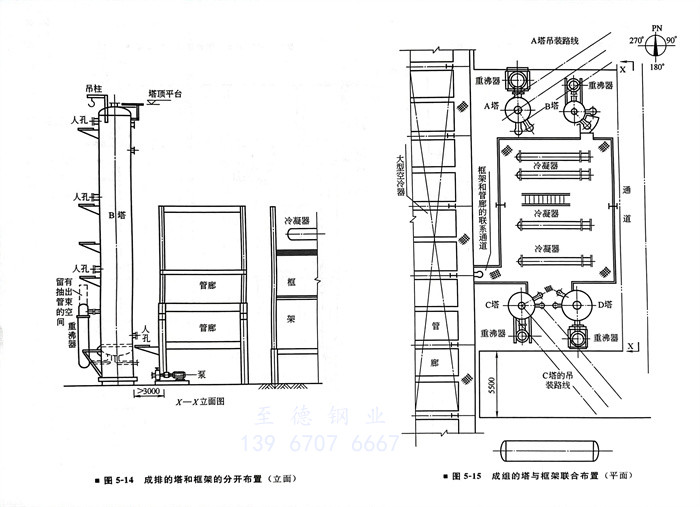

圖5-13、圖5-14所示為成(cheng)排(pai)的(de)(de)塔和框(kuang)架(jia)分開布(bu)置(zhi)(zhi)。塔組合框(kuang)架(jia)之間設置(zhi)(zhi)管(guan)(guan)廊(lang)(lang)，四(si)個塔按塔外壁成(cheng)一(yi)線成(cheng)排(pai)布(bu)置(zhi)(zhi)。塔的(de)(de)回流泵、進料泵布(bu)置(zhi)(zhi)在(zai)管(guan)(guan)廊(lang)(lang)下(xia)靠近塔一(yi)側。塔頂(ding)冷(leng)凝(ning)器(qi)和回流罐等(deng)布(bu)置(zhi)(zhi)在(zai)框(kuang)架(jia)上，聯系管(guan)(guan)道可利用管(guan)(guan)廊(lang)(lang)或管(guan)(guan)廊(lang)(lang)頂(ding)部加設支(zhi)(zhi)架(jia)支(zhi)(zhi)承(cheng)。圖5-13中包(bao)含(han)了重沸器(qi)的(de)(de)三種(zhong)支(zhi)(zhi)承(cheng)方式(shi)。
成組的(de)塔與框架聯合(he)布(bu)置

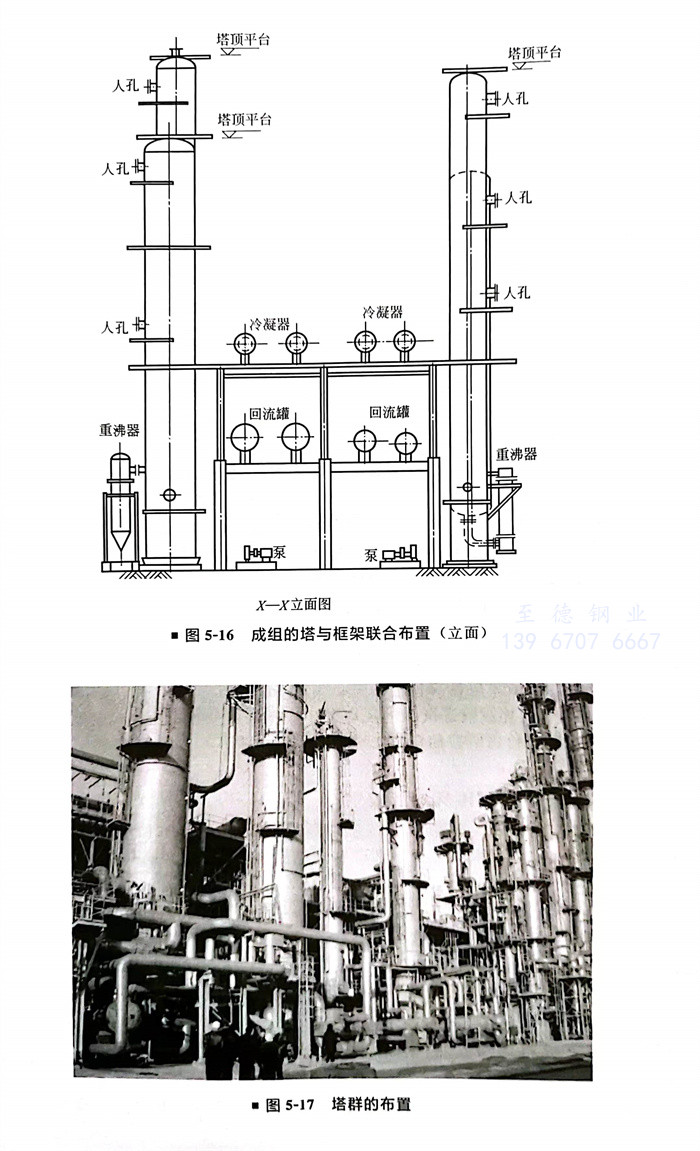

圖(tu)5-15、圖(tu)5-16所示為(wei)成組(zu)的(de)(de)塔(ta)(ta)與框架(jia)(jia)(jia)聯合布(bu)置(zhi)。框架(jia)(jia)(jia)和塔(ta)(ta)均布(bu)置(zhi)在管廊的(de)(de)一側(ce)(ce)，A塔(ta)(ta)、B塔(ta)(ta)和C塔(ta)(ta)、D塔(ta)(ta)為(wei)兩組(zu)塔(ta)(ta)，分別布(bu)置(zhi)在框架(jia)(jia)(jia)的(de)(de)南北兩側(ce)(ce)，每(mei)組(zu)塔(ta)(ta)外壁取齊布(bu)置(zhi)，并留(liu)有檢修空地，框架(jia)(jia)(jia)東側(ce)(ce)留(liu)有供吊(diao)車進出的(de)(de)通道(dao)，以便吊(diao)裝框架(jia)(jia)(jia)上的(de)(de)設備。塔(ta)(ta)平(ping)臺與相(xiang)鄰框架(jia)(jia)(jia)平(ping)臺相(xiang)連，便于操作與維修。圖(tu)5-15、圖(tu)5-16中包含了重(zhong)沸器的(de)(de)兩種支(zhi)承方式。
某塔群(qun)的布置（圖5-17）
