臥(wo)式設(she)備(bei)一般指臥(wo)式容器（儲罐(guan)）和臥(wo)式換熱器。

①. 對于(yu)臥(wo)式儲罐，其(qi)固定端(duan)的(de)(de)(de)確定需(xu)保(bao)證(zheng)最(zui)(zui)主(zhu)(zhu)要(yao)管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)（連接(jie)敏感設(she)(she)備(bei)或(huo)者與(yu)工藝主(zhu)(zhu)流(liu)程關系密切，且口徑(jing)較大(da)，溫度(du)較高，受力要(yao)求比(bi)較苛刻(ke)的(de)(de)(de)管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)。若臥(wo)式儲罐連接(jie)很多管(guan)(guan)(guan)(guan)線，不分主(zhu)(zhu)次(ci)，按接(jie)管(guan)(guan)(guan)(guan)多、接(jie)管(guan)(guan)(guan)(guan)口徑(jing)大(da)的(de)(de)(de)一側(ce)為(wei)固定端(duan)）的(de)(de)(de)受力最(zui)(zui)優。一般情況下，設(she)(she)備(bei)的(de)(de)(de)直(zhi)徑(jing)、壁厚遠(yuan)大(da)于(yu)與(yu)其(qi)相(xiang)連接(jie)管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)的(de)(de)(de)。運(yun)行狀態熱(re)膨脹(zhang)時(shi)，管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)是不易推動設(she)(she)備(bei)的(de)(de)(de)，而設(she)(she)備(bei)的(de)(de)(de)熱(re)位(wei)移是可以推動與(yu)之相(xiang)連管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)的(de)(de)(de)。為(wei)使最(zui)(zui)主(zhu)(zhu)要(yao)管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)受力最(zui)(zui)優，則(ze)需(xu)要(yao)保(bao)證(zheng)設(she)(she)備(bei)對管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)的(de)(de)(de)附(fu)加(jia)位(wei)移最(zui)(zui)小。讓設(she)(she)備(bei)的(de)(de)(de)固定端(duan)距離(li)最(zui)(zui)主(zhu)(zhu)要(yao)管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)的(de)(de)(de)連接(jie)管(guan)(guan)(guan)(guan)口最(zui)(zui)近。設(she)(she)備(bei)對管(guan)(guan)(guan)(guan)線的(de)(de)(de)附(fu)加(jia)位(wei)移計(ji)算詳見配(pei)管(guan)(guan)(guan)(guan)設(she)(she)計(ji)參考書(shu)《管(guan)(guan)(guan)(guan)道(dao)(dao)(dao)應力分析與(yu)工程應用》。

②. 對(dui)于(yu)臥式(shi)換熱器，一般(ban)把靠近抽芯側的支座當作固(gu)定端。不過，固(gu)定端設置(zhi)在遠離抽芯側，對(dui)抽芯及設備熱脹(zhang)冷縮(suo)的吸收也無影響，因此(ci)，可參照上述臥式(shi)儲罐(guan)固(gu)定端設置(zhi)原則來(lai)確定。

工程實例一

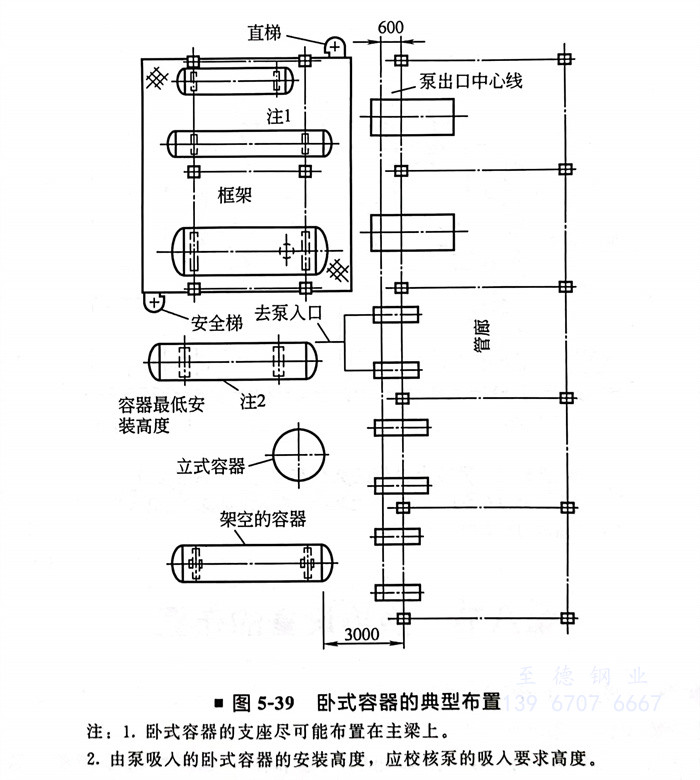

臥式容(rong)器的典型布置（圖(tu)5-39）

注：1. 臥式容器的支座盡可能布置在(zai)主(zhu)梁上(shang)。

2. 由泵(beng)吸入(ru)的臥(wo)式(shi)容器(qi)的安裝(zhuang)高度，應校核泵(beng)的吸入(ru)要求高度。

工程實(shi)例(li)二

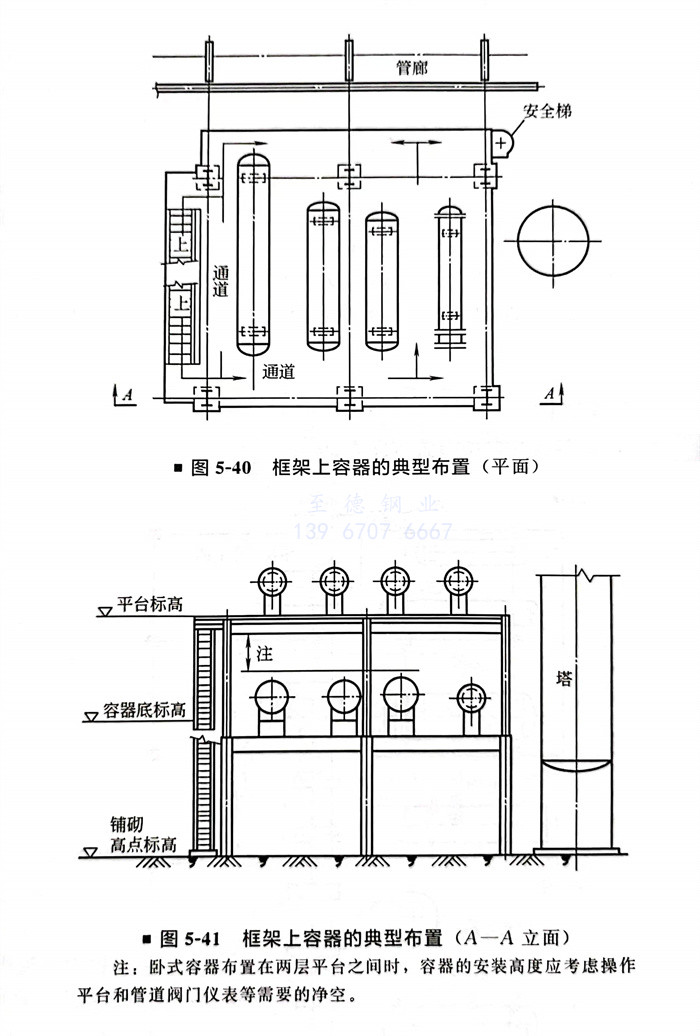

框(kuang)架上(shang)容器的典(dian)型布置（圖5-40、圖5-41）
