裝(zhuang)置(zhi)內(nei)構筑物包括管(guan)架(jia)（包括管(guan)廊）、框架(jia)、平臺梯(ti)子、放空煙囪、防火墻、管(guan)溝、圍堰等。
一(yi)、框架的(de)布置
1. 框架的(de)類型
框(kuang)(kuang)架按設(she)備(bei)(bei)布置(zhi)需要可(ke)以(yi)和(he)管廊結合(he)在一(yi)(yi)起(qi)布置(zhi)，如管廊下布置(zhi)機、泵，管廊的管道(dao)在泵的上方，管道(dao)上方第(di)一(yi)(yi)層(ceng)框(kuang)(kuang)架布置(zhi)高(gao)位容器，第(di)二(er)層(ceng)布置(zhi)冷卻(que)器和(he)換熱器，最上一(yi)(yi)層(ceng)布置(zhi)空冷器或冷凝冷卻(que)器。框(kuang)(kuang)架也可(ke)以(yi)獨立布置(zhi)。根據(ju)各類設(she)備(bei)(bei)要求(qiu)設(she)置(zhi)，如塔框(kuang)(kuang)架、反應器框(kuang)(kuang)架、換熱設(she)備(bei)(bei)和(he)容器框(kuang)(kuang)架等。
2. 框架的結構尺寸(cun)
框(kuang)(kuang)架(jia)的結構尺寸，按設(she)(she)(she)(she)(she)備(bei)(bei)(bei)的不(bu)同要(yao)(yao)(yao)求確(que)定，在管(guan)廊附近的框(kuang)(kuang)架(jia)，其(qi)柱距與管(guan)廊柱距對(dui)齊為宜，一(yi)般為6m。框(kuang)(kuang)架(jia)跨度隨架(jia)空設(she)(she)(she)(she)(she)備(bei)(bei)(bei)要(yao)(yao)(yao)求不(bu)同而異。框(kuang)(kuang)架(jia)的高(gao)度應滿(man)足設(she)(she)(she)(she)(she)備(bei)(bei)(bei)的工藝操作、設(she)(she)(she)(she)(she)備(bei)(bei)(bei)的安裝檢修(xiu)和(he)敷(fu)設(she)(she)(she)(she)(she)管(guan)道的要(yao)(yao)(yao)求。框(kuang)(kuang)架(jia)的層高(gao)按最大設(she)(she)(she)(she)(she)備(bei)(bei)(bei)要(yao)(yao)(yao)求確(que)定，但在布置設(she)(she)(she)(she)(she)備(bei)(bei)(bei)時盡可能將尺寸相近的設(she)(she)(she)(she)(she)備(bei)(bei)(bei)布置在同一(yi)層框(kuang)(kuang)架(jia)上，而且(qie)要(yao)(yao)(yao)考慮設(she)(she)(she)(she)(she)備(bei)(bei)(bei)支座梁的位置，使(shi)其(qi)經(jing)濟合理。
二、平(ping)臺梯子的布(bu)置
1. 平(ping)臺梯子設置位(wei)置
①. 在需(xu)要操(cao)作和經(jing)常(chang)維修的(de)場所應設置平(ping)(ping)臺(tai)和梯(ti)子(zi)，并按防火要求設置安(an)全梯(ti)。在設備和管道(dao)上，操(cao)作中需(xu)要維修、檢查、調節和觀察(cha)的(de)地方，如(ru)人孔(kong)、手(shou)孔(kong)、塔、容器管口(kou)法(fa)蘭、調節閥、安(an)全閥、取樣點、流量孔(kong)板(ban)、液面(mian)計(ji)、工藝盲(mang)板(ban)、經(jing)常(chang)操(cao)作的(de)閥門和需(xu)要用機械清(qing)理的(de)管道(dao)轉(zhuan)彎處都(dou)應設置平(ping)(ping)臺(tai)和梯(ti)子(zi)。
②. 相(xiang)鄰塔(ta)和立式容器的(de)平(ping)臺標高宜一致(zhi)，以便布置成聯合平(ping)臺。
③. 設備(bei)上的(de)(de)平臺不(bu)應(ying)妨礙(ai)設備(bei)的(de)(de)檢(jian)修，否(fou)則(ze)應(ying)做成可拆卸的(de)(de)。
④. 管廊進出(chu)裝置切斷閥處應設置操作(zuo)平臺。
2. 平臺的(de)尺寸
①. 平臺寬度(du)不應小于(yu)(yu)0.8m，平臺上的凈空高度(du)不宜小于(yu)(yu)2.2m。
②. 設備人孔中(zhong)心線距平臺的距離宜為(wei)0.8～1.0m，設備手孔中(zhong)心線距平臺的距離宜為(wei)1.0~1.5m。
③. 設備加(jia)料(liao)口頂面距(ju)平臺的距(ju)離不(bu)宜大于1m。
④. 法(fa)蘭連接的立式設(she)備的平臺與法(fa)蘭面的距離(li)不宜大于(yu)1.5m。
⑤. 為立式換熱器設置的平臺與上部管(guan)(guan)箱法(fa)蘭或管(guan)(guan)箱蓋的距離不宜大于1.5m。
⑥. 為(wei)了便于檢修水箱內的管束，水箱上的平臺應是可(ke)拆(chai)卸(xie)的。
⑦. 根據防火規范要求(qiu)，甲(jia)、乙(yi)、丙(bing)類塔區聯(lian)合平(ping)(ping)臺以及其他工藝設備和大(da)型容(rong)器或(huo)容(rong)器組的(de)平(ping)(ping)臺，均應(ying)(ying)設置不少于(yu)兩(liang)個(ge)通往地面的(de)梯子，作(zuo)為安(an)全出(chu)口(kou)，各(ge)安(an)全口(kou)的(de)距離不應(ying)(ying)大(da)于(yu)25m。但對不大(da)于(yu)8m的(de)甲(jia)類平(ping)(ping)臺和長(chang)度(du)不大(da)于(yu)15m的(de)乙(yi)、丙(bing)類平(ping)(ping)臺可只設一(yi)個(ge)梯子，相鄰的(de)框架、平(ping)(ping)臺宜根據安(an)全疏(shu)散的(de)需要用(yong)走橋連通。
⑧. 平臺(tai)的防(fang)護(hu)欄(lan)(lan)桿高度不應(ying)小于(yu)1.05m，距地(di)面20m以上的平臺(tai)的防(fang)護(hu)欄(lan)(lan)桿高度為(wei)不應(ying)小于(yu)1.2m。防(fang)護(hu)欄(lan)(lan)桿為(wei)固(gu)定式防(fang)護(hu)設施，影響檢修的欄(lan)(lan)桿應(ying)為(wei)可拆卸的。
⑨. 在設置平臺有困難而又(you)需(xu)要(yao)操作(zuo)和檢修的(de)地方(fang)可設置直梯或活動(dong)平臺。
⑩. 操作平臺(tai)（包括設備平臺(tai)）的(de)均布活(huo)荷(he)載(zai)不(bu)應小(xiao)于3kN／㎡；檢(jian)(jian)修平臺(tai)或建筑物樓面的(de)均布活(huo)荷(he)載(zai)不(bu)應小(xiao)于4kN／㎡。大型設備檢(jian)(jian)修平臺(tai)的(de)均布活(huo)荷(he)載(zai)應按其(qi)最(zui)大檢(jian)(jian)修部(bu)件的(de)重(zhong)量計算。
3. 梯子的設置(zhi)
①. 廠房和構架的主要操作平(ping)(ping)臺及操作頻繁的平(ping)(ping)臺應采用斜梯。
②. 成組布置(zhi)的塔的聯合平臺宜采用斜梯。
③. 除上述場合外，宜采(cai)用(yong)直梯(ti)。
4. 梯子(zi)的尺(chi)寸(cun)
①. 斜梯的傾斜角度不應(ying)大(da)(da)于(yu)45°，經(jing)常性雙向(xiang)通行的傾斜角度不宜大(da)(da)于(yu)38°。梯高不宜大(da)(da)于(yu)5m，大(da)(da)于(yu)5m時，應(ying)設梯間平臺，分段設梯。
②. 斜梯(ti)凈(jing)寬(kuan)宜為(wei)0.6～1.1m。
③. 直梯凈寬宜為(wei)0.4～0.6m。
④. 高度超過3m的直梯應設置安(an)全護(hu)籠(long)，護(hu)籠(long)下(xia)端(duan)距地面(mian)或平臺(tai)面(mian)不應小(xiao)于2.1m，護(hu)籠(long)上端(duan)高出(chu)平臺(tai)面(mian)，應與(yu)欄桿高度一致。
5. 梯(ti)子的高度
①. 設備上的直(zhi)梯(ti)宜從(cong)側(ce)面通向平(ping)臺(tai)。單段(duan)梯(ti)子的高(gao)度不宜大(da)于10m，高(gao)度大(da)于10m時，應采用多段(duan)梯(ti)，梯(ti)段(duan)水平(ping)交錯布置。
②. 直梯(ti)作為安(an)全(quan)疏(shu)散(san)梯(ti)時，梯(ti)段高度不(bu)應大于15m。
6. 操作和檢修(xiu)設(she)施

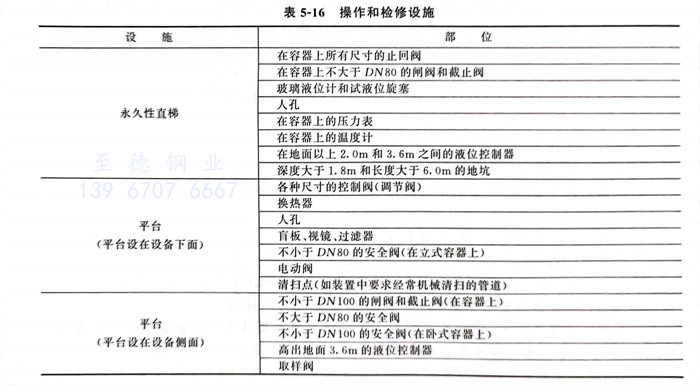

操作和(he)檢修的設施參照表(biao)5-16。
三、放空煙囪的布置(zhi)
①. 可燃氣(qi)體(ti)及有(you)(you)害氣(qi)體(ti)的排放(fang)要求和高度，應符(fu)合(he)(he)現行GB 16297《大氣(qi)污(wu)染(ran)綜合(he)(he)排放(fang)標準(zhun)》和GB 50160《石油(you)化工企業設計防火標準(zhun)》有(you)(you)關泄壓排放(fang)的要求。
②. 放空用(yong)煙囪(cong)應設(she)置在裝置的一(yi)端或邊緣地區，且(qie)位于(yu)裝置常年(nian)最小頻率風向的上(shang)風側。
③. 放空用煙囪與周圍平臺的(de)位(wei)置關(guan)系應符合(he)下列要求。

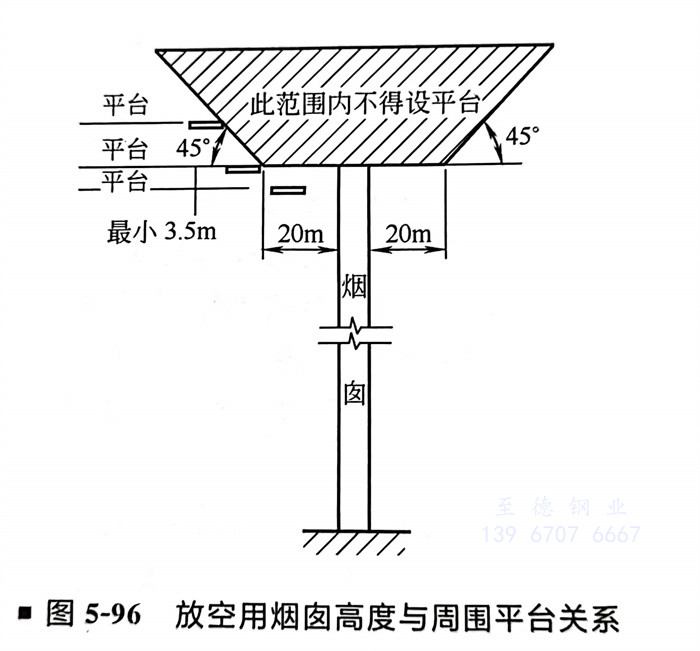

a．如在煙(yan)囪(cong)(cong)頂部外(wai)緣水平方向20m范圍內(nei)布置平臺，煙(yan)囪(cong)(cong)頂部至少(shao)高出平臺3.5m，如圖5-96所示。如平臺上還(huan)有操作室(shi)，煙(yan)囪(cong)(cong)應(ying)高出操作室(shi)的屋頂2m。
b. 如(ru)在煙囪(cong)頂(ding)部外緣算(suan)起水平(ping)方向20m以外布置平(ping)臺，平(ping)臺應(ying)按圖5-96要求設(she)置。
