1. 母(mu)材與(yu)焊接(jie)材料的選用

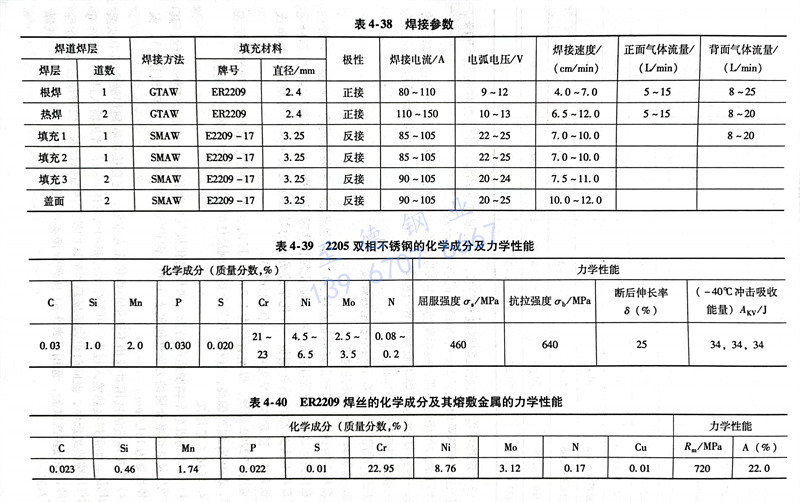

雙(shuang)相不銹鋼由于其有良好的抗點蝕、應力腐蝕性能，和較好的力學性能、焊接性能，在鐵路運鹽敞車的設計制造中，為防止氯化物對車體的腐蝕，車體與鹽接觸部分采用了雙相不銹鋼2205熱軋鋼板。其化學成分及力學性能見表4-39，母材組織為奧氏體＋鐵素體，鐵素體含量為45％（體積分數）。
選用ER2209焊絲，焊絲直(zhi)徑為1.2mm。其化(hua)學(xue)成分和(he)熔(rong)敷金(jin)屬(shu)的力(li)學(xue)性能(neng)見表(biao)4-40。表(biao)中Ni和(he)N偏高，有利(li)于焊后金(jin)屬(shu)達(da)到最佳(jia)的鐵素體(ti)和(he)奧氏(shi)體(ti)含量(liang)比(bi)例。
2. 焊接工藝評定
a. 考慮到機車車輛制造的特點，采用熔化極氣體保護焊，選用ER2209焊絲，其化學成分及其熔敷金屬的力學性能見表4-40，保護氣體為Ar＋2％O2（體積分數），保護氣體流量為18L／min。

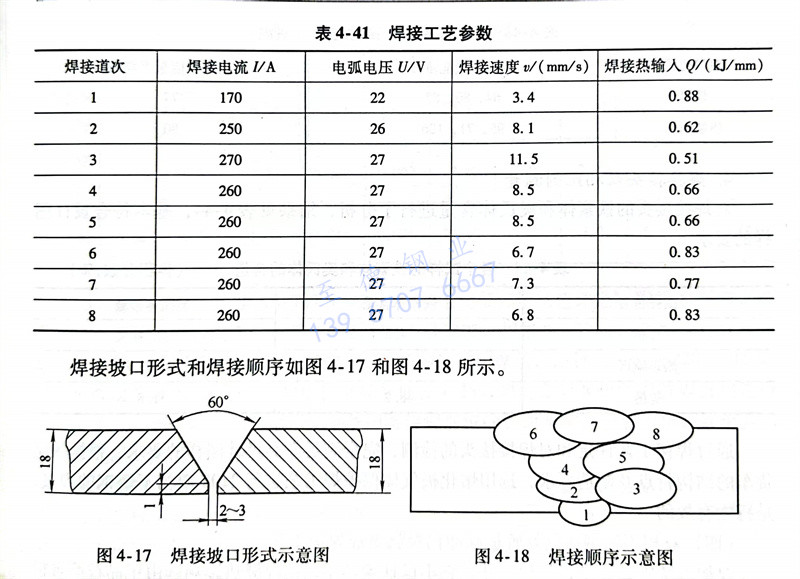

b. 焊(han)接(jie)(jie)參數的選用(yong)對雙相不銹鋼的焊(han)接(jie)(jie)尤(you)為重要，它直(zhi)接(jie)(jie)影(ying)響到焊(han)縫金屬中鐵(tie)素體的比(bi)例(li)。如(ru)果焊(han)接(jie)(jie)熱(re)(re)輸入過小，可能生(sheng)成過量(liang)的鐵(tie)素體組織；若熱(re)(re)輸入過大，盡管可以獲得(de)足夠(gou)的奧氏體，但同時也會造成熱(re)(re)影(ying)響區的鐵(tie)素體晶粒長大，使焊(han)接(jie)(jie)接(jie)(jie)頭力學性能下降。經過多次(ci)試驗，選用(yong)了表(biao)4-41所列(lie)焊(han)接(jie)(jie)參數為焊(han)接(jie)(jie)工藝評定的參數，一共(gong)焊(han)接(jie)(jie)了八道。
焊(han)接(jie)坡口形式和焊(han)接(jie)順序如圖4-17和圖4-18所(suo)示。
c. 為了(le)考(kao)查其焊接(jie)性，采用剛性對接(jie)裂紋試(shi)(shi)驗(yan)。事先用角焊將厚為18mm對接(jie)焊接(jie)試(shi)(shi)板固(gu)定在厚大的(de)底板，使(shi)試(shi)(shi)驗(yan)焊縫(feng)完全處于(yu)剛性拘(ju)束狀(zhuang)態(tai)。焊后經過48h，沿焊縫(feng)橫(heng)斷(duan)面方向(xiang)截(jie)取試(shi)(shi)樣(yang)進行磨片檢查，未發現裂紋。
3. 焊接(jie)工藝評定的(de)試板檢測
將焊接試板(ban)切制成各種檢(jian)測標準時所(suo)需的試樣，進行(xing)下(xia)列(lie)檢(jian)測：
a. 焊接(jie)接(jie)頭拉伸檢(jian)測

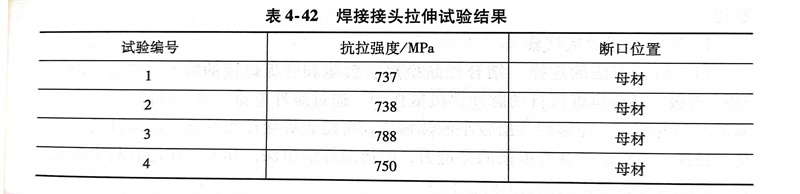

共進行4組拉伸試(shi)(shi)樣，拉伸試(shi)(shi)驗時未出(chu)現明(ming)顯屈服現象，斷(duan)裂位置均在(zai)母材，說明(ming)焊接接抗拉強(qiang)度(du)優于母材，具體數據見表(biao)4-42。
b. 硬度檢測
對全焊(han)縫截(jie)面試樣上(shang)、中(zhong)、下(xia)層(ceng)進(jin)行了維氏硬度測試。各層(ceng)硬度較為均勻，上(shang)、中(zhong)、下(xia)層(ceng)的(de)硬度平均值(zhi)在256～276HV之間，其中(zhong)上(shang)部(bu)焊(han)道硬度偏低。
c. 沖(chong)擊檢測(ce)

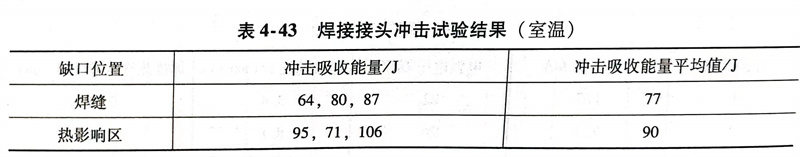

在(zai)試件的(de)(de)焊(han)縫和熱影(ying)響區開(kai)缺口，試驗溫(wen)度為(wei)室溫(wen)，測試結果(guo)見表4-43。從表中可(ke)知，沖(chong)擊吸收能量(liang)較高，完全達(da)到設(she)計圖(tu)樣的(de)(de)要求。
4. 焊接接頭(tou)雙相(xiang)比例測量

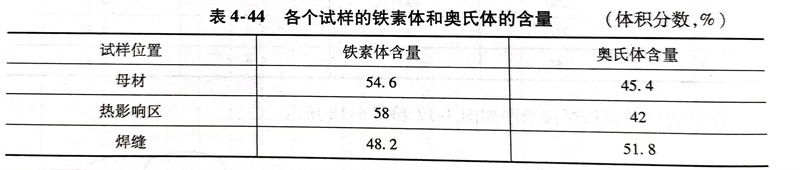

對焊接接頭的鐵素體(ti)和奧氏體(ti)含量進行了分析，結果見(jian)表4-44，基本符合設計圖樣(yang)的要求。
浙江至德(de)鋼業有限公(gong)司通過(guo)焊(han)接(jie)工藝(yi)評(ping)定和對(dui)焊(han)接(jie)接(jie)頭的(de)(de)檢測(ce)，完全滿(man)足(zu)產品設計圖樣(yang)的(de)(de)要求，根(gen)據鐵(tie)路貨(huo)車的(de)(de)結構特點及制造要求，選用熔化極氣體保護(hu)焊(han)工藝(yi)進行2205雙(shuang)相不(bu)銹鋼的(de)(de)焊(han)接(jie)，是行之有效的(de)(de)。
