若成分不(bu)(bu)(bu)同(tong)(tong)，及(ji)其性(xing)(xing)能(neng)(neng)(neng)也不(bu)(bu)(bu)同(tong)(tong)的(de)材料(liao)焊接在一起(qi)，其接頭的(de)性(xing)(xing)能(neng)(neng)(neng)不(bu)(bu)(bu)僅決定于其中最弱者，而且往往由于兩者的(de)不(bu)(bu)(bu)同(tong)(tong)或不(bu)(bu)(bu)均(jun)(jun)勻而出現新的(de)矛盾。例如(ru)，由于構成腐(fu)蝕(shi)(shi)電(dian)池，異種金(jin)屬焊接接頭的(de)耐腐(fu)蝕(shi)(shi)壽(shou)命(ming)，可(ke)能(neng)(neng)(neng)比其中任(ren)一材料(liao)的(de)腐(fu)蝕(shi)(shi)壽(shou)命(ming)都大大縮短；強度、塑性(xing)(xing)、彈性(xing)(xing)模量差異也可(ke)導致(zhi)應(ying)力應(ying)變集中，因(yin)而提(ti)前發生(sheng)斷(duan)裂；此外諸如(ru)熱(re)膨(peng)脹系數、熱(re)導率(lv)等(deng)的(de)差異也會導致(zhi)熱(re)應(ying)力應(ying)變和(he)熱(re)疲勞損(sun)傷等(deng)，因(yin)此異種材料(liao)焊接接頭的(de)成分不(bu)(bu)(bu)均(jun)(jun)勻性(xing)(xing)和(he)性(xing)(xing)能(neng)(neng)(neng)的(de)不(bu)(bu)(bu)均(jun)(jun)勻性(xing)(xing)，應(ying)當受到(dao)特(te)別(bie)關注。

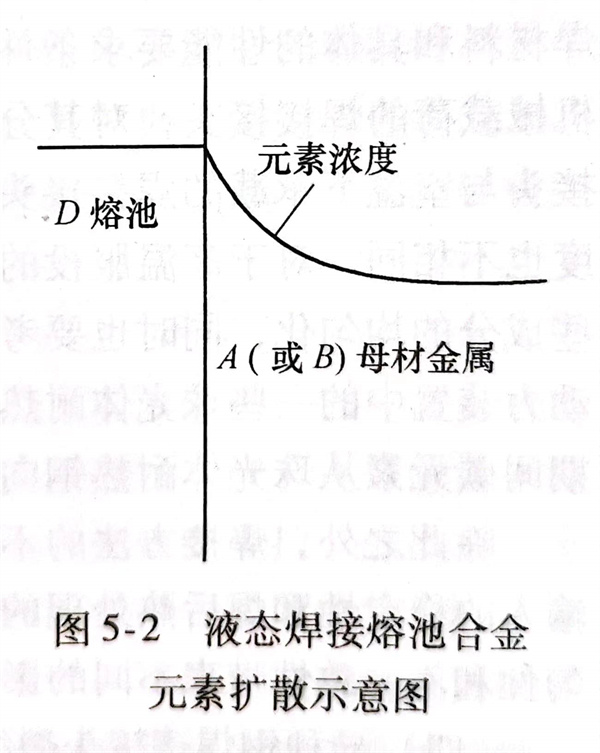

  通(tong)常，被焊(han)(han)(han)的(de)(de)兩(liang)(liang)種材(cai)料(liao)的(de)(de)成(cheng)(cheng)(cheng)分差(cha)異越大(da)，則(ze)焊(han)(han)(han)縫(feng)(feng)金(jin)(jin)屬與焊(han)(han)(han)縫(feng)(feng)兩(liang)(liang)側(ce)(ce)或焊(han)(han)(han)縫(feng)(feng)一側(ce)(ce)母(mu)(mu)材(cai)金(jin)(jin)屬的(de)(de)成(cheng)(cheng)(cheng)分差(cha)異也越大(da)。焊(han)(han)(han)縫(feng)(feng)金(jin)(jin)屬同(tong)母(mu)(mu)材(cai)金(jin)(jin)屬之(zhi)間(jian)形(xing)成(cheng)(cheng)(cheng)的(de)(de)一個(ge)異種材(cai)料(liao)的(de)(de)連接副中，一側(ce)(ce)是固態(tai)的(de)(de)A（或B）母(mu)(mu)材(cai)金(jin)(jin)屬，一側(ce)(ce)是D成(cheng)(cheng)(cheng)分的(de)(de)液態(tai)焊(han)(han)(han)接熔(rong)池。高溫下(xia)，A（或B）、D之(zhi)間(jian)會發生元(yuan)素(su)(su)的(de)(de)擴散(san)（包括某些情況(kuang)下(xia)的(de)(de)上升擴散(san)），由(you)D進(jin)入(ru)A（或B）的(de)(de)元(yuan)素(su)(su)濃度在固相表面最(zui)高，向內逐漸降低，如圖5-2所示。由(you)A（或B）擴散(san)進(jin)入(ru)D的(de)(de)元(yuan)素(su)(su)則(ze)由(you)于(yu)液體(ti)的(de)(de)流動而均(jun)(jun)勻(yun)化，并不(bu)影(ying)響該局部的(de)(de)焊(han)(han)(han)縫(feng)(feng)金(jin)(jin)屬成(cheng)(cheng)(cheng)分。焊(han)(han)(han)縫(feng)(feng)一側(ce)(ce)圖5-2 液態(tai)焊(han)(han)(han)接熔(rong)池合(he)金(jin)(jin)（或兩(liang)(liang)側(ce)(ce)）的(de)(de)不(bu)均(jun)(jun)勻(yun)性決定于(yu)A（或B）和D的(de)(de)成(cheng)(cheng)(cheng)分和各(ge)元(yuan)素(su)(su)擴散(san)示意圖組成(cheng)(cheng)(cheng)元(yuan)素(su)(su)的(de)(de)本性，這(zhe)是不(bu)可避(bi)免的(de)(de)；但其擴散(san)的(de)(de)深度和最(zui)終的(de)(de)濃度梯度，則(ze)受(shou)到溫度的(de)(de)高低和高溫下(xia)停(ting)留時間(jian)的(de)(de)影(ying)響。這(zhe)是焊(han)(han)(han)縫(feng)(feng)一側(ce)(ce)（或兩(liang)(liang)側(ce)(ce)）的(de)(de)固相形(xing)成(cheng)(cheng)(cheng)成(cheng)(cheng)(cheng)分不(bu)均(jun)(jun)勻(yun)性的(de)(de)一個(ge)來源(yuan)。

  熔(rong)(rong)合區(qu)的(de)(de)另一(yi)種成分不均(jun)(jun)勻(yun)性(xing)(xing)，產生于(yu)焊(han)(han)(han)接(jie)過(guo)(guo)程(cheng)(cheng)(cheng)中的(de)(de)液相熔(rong)(rong)池金屬一(yi)側的(de)(de)不均(jun)(jun)勻(yun)攪(jiao)拌(ban)區(qu)。熔(rong)(rong)池的(de)(de)邊(bian)緣(yuan)層母(mu)材金屬份額較(jiao)高且未被攪(jiao)拌(ban)均(jun)(jun)勻(yun)，其(qi)原因是熔(rong)(rong)池邊(bian)緣(yuan)的(de)(de)溫度較(jiao)其(qi)平均(jun)(jun)溫度低，距電弧(hu)電流(liu)中心較(jiao)遠，電磁(ci)攪(jiao)拌(ban)也(ye)較(jiao)弱，金屬的(de)(de)流(liu)動性(xing)(xing)較(jiao)差，被熔(rong)(rong)化下來的(de)(de)母(mu)材金屬處(chu)于(yu)液態的(de)(de)時間較(jiao)短，有的(de)(de)可(ke)以看到成塊的(de)(de)母(mu)材金屬以島(dao)嶼或(huo)半(ban)島(dao)狀(zhuang)貼近于(yu)焊(han)(han)(han)縫邊(bian)緣(yuan)。這種成分不均(jun)(jun)勻(yun)性(xing)(xing)的(de)(de)程(cheng)(cheng)(cheng)度與焊(han)(han)(han)接(jie)參數(shu)有關，特別與施焊(han)(han)(han)過(guo)(guo)程(cheng)(cheng)(cheng)中均(jun)(jun)勻(yun)性(xing)(xing)和穩定(ding)性(xing)(xing)關系(xi)(xi)更大。在(zai)高度自動化的(de)(de)焊(han)(han)(han)接(jie)條件下，焊(han)(han)(han)縫不均(jun)(jun)勻(yun)混合區(qu)的(de)(de)不均(jun)(jun)勻(yun)程(cheng)(cheng)(cheng)度可(ke)以得到控制；而(er)手(shou)工(gong)電弧(hu)焊(han)(han)(han)時，很難達到施焊(han)(han)(han)過(guo)(guo)程(cheng)(cheng)(cheng)焊(han)(han)(han)接(jie)參數(shu)的(de)(de)均(jun)(jun)勻(yun)性(xing)(xing)和穩定(ding)性(xing)(xing)。除了操(cao)作影響外，也(ye)與人的(de)(de)身體(ti)和精(jing)神狀(zhuang)態有密切(qie)聯系(xi)(xi)。
