1. 焊接(jie)接(jie)頭形式和坡口(kou)的選擇

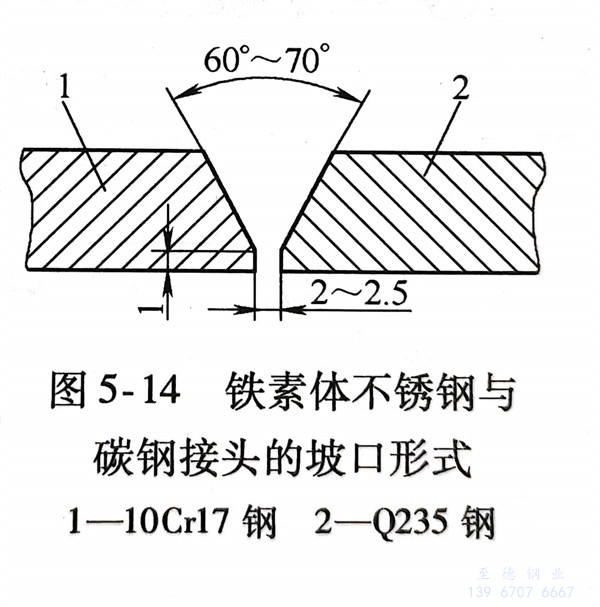

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵(tie)素體(ti)型不銹(xiu)鋼(gang)液體金屬的流動性比奧氏體型不銹鋼差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊接方(fang)法的選擇

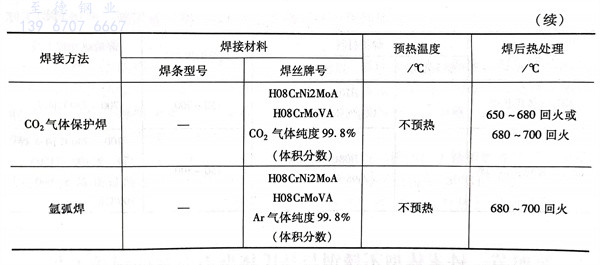

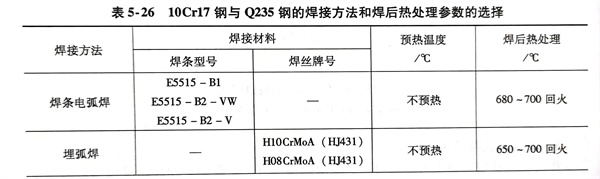

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊(han)接工藝

  鐵(tie)素(su)體型(xing)不(bu)銹(xiu)鋼(gang)與碳鋼(gang)焊接(jie)時(shi)，為了防止鐵(tie)素(su)體型(xing)不(bu)銹(xiu)鋼(gang)焊縫一(yi)側晶粒(li)粗大，產生脆化和裂紋，在(zai)焊接(jie)工藝上應(ying)采取(qu)下列措施：

    a. 選(xuan)用(yong)小的(de)(de)(de)熱輸入，小的(de)(de)(de)焊接(jie)電流(liu)，在保證焊接(jie)接(jie)頭質量(liang)的(de)(de)(de)前提下用(yong)較(jiao)快的(de)(de)(de)焊接(jie)速(su)度(du)。

    b. 采用短弧焊，電弧稍(shao)傾向碳(tan)鋼母材金(jin)屬側，使兩母材金(jin)屬受熱均勻一致。

    c. 多層焊(han)，待前一層焊(han)縫冷(leng)卻到室溫(wen)后再焊(han)下一道焊(han)縫。

    d. 焊后進行緩(huan)冷。
