不(bu)銹復合中厚(hou)鋼(gang)板的公(gong)稱(cheng)厚(hou)度(du)(du)(du)(du)不(bu)小(xiao)于6mm，公(gong)稱(cheng)寬度(du)(du)(du)(du)為1450～4000mm，公(gong)稱(cheng)長度(du)(du)(du)(du)為4000～10000mm。復層的公(gong)稱(cheng)厚(hou)度(du)(du)(du)(du)為1.0～18mm，通常為2～4mm，基層的最小(xiao)厚(hou)度(du)(du)(du)(du)為5mm。
1. 不銹鋼(gang)復合中(zhong)厚鋼(gang)板(ban)厚度允許偏差見(jian)表5-29。

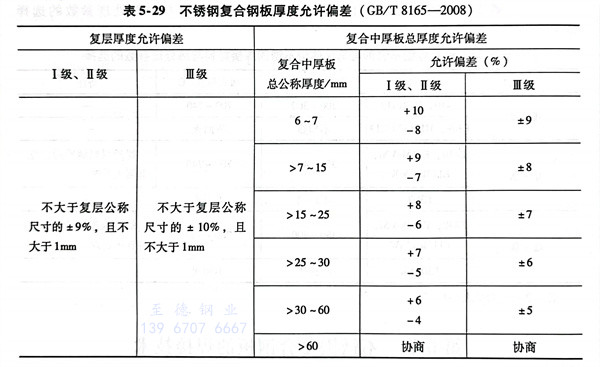

表5-29 不(bu)銹(xiu)鋼復合鋼板厚度允許偏差（GB/T 8165-2008）
2. 不(bu)銹(xiu)鋼復(fu)合(he)中厚鋼板(ban)復(fu)層和基層間面積(ji)結合(he)程度與(yu)用途
不(bu)(bu)(bu)(bu)銹鋼復(fu)合中厚鋼板分三個等級(ji)：I級(ji)（類別(bie)為(wei)BI、BRI、RI）要(yao)求(qiu)(qiu)復(fu)層(ceng)(ceng)與基(ji)層(ceng)(ceng)間面(mian)積結(jie)(jie)(jie)合率為(wei)100％，單(dan)個長(chang)度不(bu)(bu)(bu)(bu)大(da)于(yu)(yu)50mm，面(mian)積不(bu)(bu)(bu)(bu)大(da)于(yu)(yu)900m㎡的(de)未(wei)結(jie)(jie)(jie)合區(qu)不(bu)(bu)(bu)(bu)計，適(shi)用不(bu)(bu)(bu)(bu)允許有未(wei)結(jie)(jie)(jie)合區(qu)存在、加工(gong)要(yao)求(qiu)(qiu)嚴格的(de)結(jie)(jie)(jie)構(gou)件；II級(ji)（類別(bie)為(wei)BII、BRII、RII）要(yao)求(qiu)(qiu)復(fu)層(ceng)(ceng)和(he)基(ji)層(ceng)(ceng)間面(mian)積結(jie)(jie)(jie)合率≥99％，單(dan)個未(wei)結(jie)(jie)(jie)合區(qu)長(chang)度不(bu)(bu)(bu)(bu)大(da)于(yu)(yu)50mm，面(mian)積不(bu)(bu)(bu)(bu)大(da)于(yu)(yu)20c㎡，適(shi)用于(yu)(yu)可允許有少量(liang)未(wei)結(jie)(jie)(jie)合區(qu)存在的(de)結(jie)(jie)(jie)構(gou)件上；II級(ji)（類別(bie)為(wei)BII、BRII、RIII）要(yao)求(qiu)(qiu)復(fu)層(ceng)(ceng)和(he)基(ji)層(ceng)(ceng)間面(mian)積結(jie)(jie)(jie)合率≥95％，單(dan)個未(wei)結(jie)(jie)(jie)合區(qu)長(chang)度不(bu)(bu)(bu)(bu)大(da)于(yu)(yu)75mm，面(mian)積不(bu)(bu)(bu)(bu)大(da)于(yu)(yu)45c㎡，適(shi)用于(yu)(yu)復(fu)層(ceng)(ceng)材料只作為(wei)抗腐蝕層(ceng)(ceng)來使用的(de)一般(ban)結(jie)(jie)(jie)構(gou)件上。
復(fu)合(he)鋼(gang)(gang)板的(de)結合(he)率達不到上(shang)述(shu)規定(ding)量，允許對復(fu)合(he)缺陷(xian)的(de)復(fu)層進行熔焊修(xiu)補(bu)(bu)。修(xiu)補(bu)(bu)時要去(qu)掉部分的(de)復(fu)層后，基層下挖0.2～0.5mm，讓(rang)具有相應資質的(de)焊工(gong)按評定(ding)合(he)格的(de)焊接工(gong)藝進行補(bu)(bu)焊。補(bu)(bu)焊后必須(xu)經超聲波檢測合(he)格后，再進行著色(se)檢查(cha)。補(bu)(bu)焊后表面(mian)(mian)不應有裂紋、氣孔。缺陷(xian)部位(wei)最(zui)多允許修(xiu)補(bu)(bu)兩次，補(bu)(bu)焊部位(wei)表面(mian)(mian)必須(xu)打磨，并保(bao)證鋼(gang)(gang)板最(zui)小厚度。
3. 不銹鋼(gang)復(fu)合中(zhong)厚鋼(gang)板的組(zu)成與(yu)表(biao)面質量
復(fu)(fu)合(he)中(zhong)厚(hou)鋼(gang)板的(de)復(fu)(fu)層和基(ji)層的(de)材料(liao)應(ying)(ying)符合(he)表(biao)(biao)5-30的(de)規(gui)定(ding)。復(fu)(fu)合(he)中(zhong)厚(hou)鋼(gang)板復(fu)(fu)層表(biao)(biao)面不應(ying)(ying)有氣泡、結疤、裂紋、夾雜、折疊(die)等缺陷。允(yun)許研磨清(qing)除上(shang)述缺陷，但清(qing)除后，應(ying)(ying)保證復(fu)(fu)層最(zui)小厚(hou)度，否則應(ying)(ying)進(jin)行補(bu)焊。基(ji)層表(biao)(biao)面質量應(ying)(ying)符合(he)相(xiang)應(ying)(ying)標(biao)準的(de)規(gui)定(ding)。

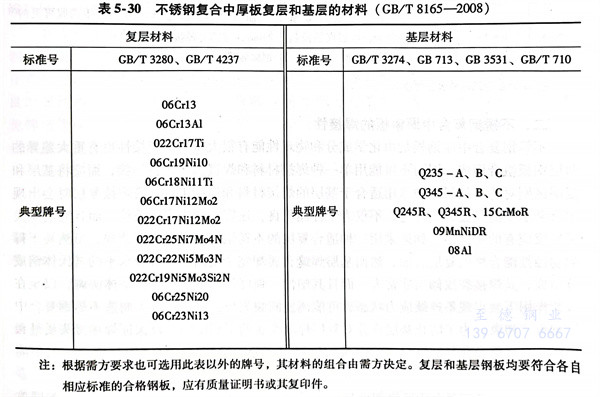

表(biao)5-30 不銹鋼復合中厚板復層(ceng)和基層(ceng)的材料（GB/T 8165-2008）
注：根據需(xu)方要求也可選用此表以外的(de)(de)(de)牌號，其材料的(de)(de)(de)組合由需(xu)方決定。復層(ceng)和基(ji)層(ceng)鋼(gang)板(ban)均要符合各自相應(ying)標準(zhun)的(de)(de)(de)合格鋼(gang)板(ban)，應(ying)有(you)質量證明(ming)書或其復印件。
4. 不銹鋼復合中(zhong)厚鋼板的力(li)學(xue)性能

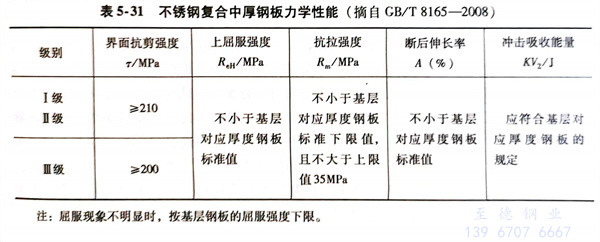

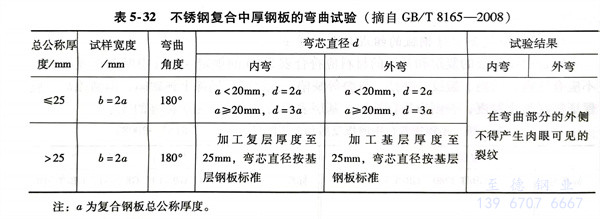

不銹(xiu)鋼(gang)復合中(zhong)厚鋼(gang)板(ban)的(de)復層和基層的(de)化(hua)學(xue)成分應(ying)符合其各自牌(pai)號(hao)的(de)化(hua)學(xue)成分。復合中(zhong)厚鋼(gang)板(ban)的(de)力學(xue)性能、界(jie)面抗(kang)剪強度(du)、沖擊(ji)功(gong)和彎曲(qu)試驗應(ying)滿(man)足(zu)表5-31和表5-32所(suo)列的(de)各項要求。
