一、不銹鋼(gang)（或碳(tan)鋼(gang)）與鉬的(de)焊接性
不(bu)銹鋼（或碳鋼）與鉬及鉬合金的焊接構件，在實際生產中應用較多。但由于鉬及鉬合金與鋼的物理性能相差較大，在焊接過程中出現很多問題。
1. 鋼與鉬焊接時，主要取決于鉬及鉬合金的成分和性能，鉬及鉬合金與鋼焊接時，當加熱到400℃時，發生輕微的氧化；在600℃以上時，迅速氧化成MoO3化合物。氧在鉬中的溶解度很小，當氧含量增加時，所形成的氧化物沿晶界析出，其他雜質的化合物脆性也析出晶界，使焊接難以進行。
2. 焊(han)(han)接鋼(gang)與鉬(mu)時，靠近鉬(mu)母材金(jin)屬側(ce)(ce)，容易出(chu)現高(gao)硬度和高(gao)脆性(xing)區，其寬度可達0.5～3μm。靠近鋼(gang)母材金(jin)屬側(ce)(ce)的脆性(xing)傾向(xiang)小。焊(han)(han)后(hou)冷卻速度快，鉬(mu)母材金(jin)屬側(ce)(ce)會(hui)出(chu)現馬氏體(ti)組織，導致焊(han)(han)縫熱影(ying)響區及接頭(tou)區脆化，在焊(han)(han)接應(ying)力的作用下會(hui)嚴重地增加接頭(tou)產生裂紋的傾向(xiang)，所以，鉬(mu)與鋼(gang)的焊(han)(han)接性(xing)比較(jiao)差。
3. 鋼與鉬焊(han)(han)(han)接(jie)的(de)(de)異種焊(han)(han)(han)縫金(jin)屬(shu)(shu)由三部分組成(cheng)，且焊(han)(han)(han)縫成(cheng)分不均勻。靠近鋼母(mu)材側(ce)(ce)是(shi)(shi)(shi)由鋼與金(jin)屬(shu)(shu)間(jian)(jian)(jian)化合(he)(he)物(wu)組成(cheng)的(de)(de)雙相(xiang)組織，其(qi)硬(ying)度急劇(ju)上(shang)升；靠近鉬母(mu)材側(ce)(ce)是(shi)(shi)(shi)由金(jin)屬(shu)(shu)間(jian)(jian)(jian)化合(he)(he)物(wu)組成(cheng)的(de)(de)雙向(xiang)組織，硬(ying)度也急劇(ju)上(shang)升；焊(han)(han)(han)縫中間(jian)(jian)(jian)是(shi)(shi)(shi)由鉬與鋼之(zhi)間(jian)(jian)(jian)的(de)(de)金(jin)屬(shu)(shu)間(jian)(jian)(jian)化合(he)(he)物(wu)所組成(cheng)，硬(ying)度同(tong)樣也是(shi)(shi)(shi)很高。這些是(shi)(shi)(shi)鉬與鋼焊(han)(han)(han)接(jie)難點。
二、不銹鋼(gang)（或碳鋼(gang)）與鉬的焊接工藝
鋼與鉬(mu)可采用氬弧焊(han)、電子束(shu)焊(han)和氣體保護焊(han)等焊(han)接(jie)方(fang)法，均可實(shi)現熔(rong)(rong)焊(han)-釬焊(han)接(jie)頭。這種(zhong)焊(han)接(jie)工藝的實(shi)質是(shi)使鋼母材側(ce)熔(rong)(rong)化金(jin)屬較多，而鉬(mu)母材側(ce)只是(shi)加(jia)熱(re)增加(jia)溫度而不(bu)熔(rong)(rong)化或熔(rong)(rong)化很少，用被焊(han)鋼的液態金(jin)屬浸潤鉬(mu)形成釬焊(han)焊(han)縫。這就避免了鋼中(zhong)碳(tan)與鉬(mu)形成又硬(ying)又脆(cui)的化合物，使接(jie)頭區脆(cui)化問題得(de)到解決。
為了提高鋼與(yu)鉬(mu)的(de)(de)接(jie)頭(tou)性(xing)能，還(huan)可以(yi)采用加中(zhong)間過(guo)渡層的(de)(de)方法。焊(han)接(jie)工(gong)藝(yi)(yi)雖然復(fu)雜，但(dan)其焊(han)接(jie)性(xing)良好。焊(han)前對焊(han)件表(biao)面的(de)(de)處(chu)理(li)極為重要，焊(han)接(jie)工(gong)藝(yi)(yi)必須嚴格控制，表(biao)5-93列(lie)出了采用電子束焊(han)和氬弧焊(han)對不(bu)銹(xiu)鋼與(yu)鉬(mu)進(jin)行(xing)熔焊(han)-釬焊(han)的(de)(de)焊(han)接(jie)參數和接(jie)頭(tou)力學性(xing)能。

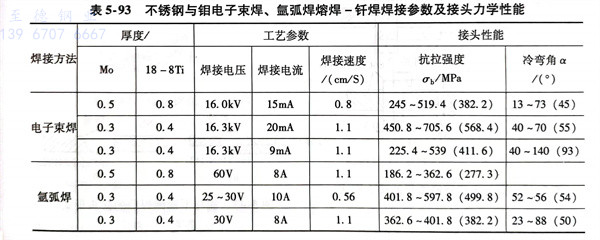

表5-93 不銹鋼(gang)與鉬電子束(shu)焊(han)、氬弧焊(han)熔焊(han)-釬焊(han)焊(han)接參(can)數(shu)及接頭力學性能(neng)
