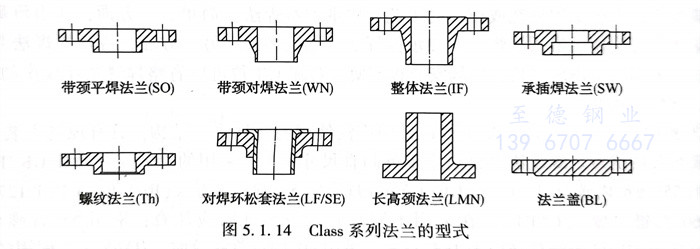

1. HG美洲（CLASS）系(xi)列法蘭(lan)的型(xing)式見圖5.1.14。

2. 公稱壓力和適用的鋼管外徑系列

  鋼制管法(fa)蘭（Class系列）部分的編制以ASMEB16.5和ASME B16.47（大直徑）為依據，直徑在DN15～DN600時，公稱壓力設Class150、Class300、Class600、Class900、Class1500、Class2500等6個等級，直徑在DN650～DN1500時，公稱壓力范圍定為Class150、Class300、Class600、Class900等4個等級。

3. 法蘭的(de)類(lei)型

  本標準(zhun)包(bao)括的法(fa)(fa)蘭(lan)類型(xing)有帶頸平焊(han)(han)法(fa)(fa)蘭(lan)、帶頸對焊(han)(han)法(fa)(fa)蘭(lan)、整體法(fa)(fa)蘭(lan)、長高頸法(fa)(fa)蘭(lan)、承插焊(han)(han)法(fa)(fa)蘭(lan)、螺紋法(fa)(fa)蘭(lan)、對焊(han)(han)環松套法(fa)(fa)蘭(lan)、法(fa)(fa)蘭(lan)蓋、孔板法(fa)(fa)蘭(lan)以及夾(jia)套法(fa)(fa)蘭(lan)共(gong)計10種。

  ①. 長高頸法蘭（LWN）

    長高頸(jing)(jing)法(fa)(fa)(fa)蘭(lan)(lan)其實是(shi)帶(dai)頸(jing)(jing)對焊法(fa)(fa)(fa)蘭(lan)(lan)的一種擴展型式。法(fa)(fa)(fa)蘭(lan)(lan)頸(jing)(jing)部為直(zhi)筒(tong)形，頸(jing)(jing)部高度取229mm［DN100或(huo)305mm（＞DN100）］。法(fa)(fa)(fa)蘭(lan)(lan)頸(jing)(jing)端(duan)部不加(jia)(jia)工(gong)坡口(kou)(kou)，坡口(kou)(kou)的加(jia)(jia)工(gong)可參照(zhao)本(ben)標準相關要(yao)求(qiu)與用戶協(xie)商確定(ding)。長高頸(jing)(jing)法(fa)(fa)(fa)蘭(lan)(lan)在Class系列管法(fa)(fa)(fa)蘭(lan)(lan)中經常(chang)使用，在公稱尺寸小于或(huo)等于DN50的管法(fa)(fa)(fa)蘭(lan)(lan)與筒(tong)體配合時，采用長高頸(jing)(jing)法(fa)(fa)(fa)蘭(lan)(lan)也(ye)可避(bi)免法(fa)(fa)(fa)蘭(lan)(lan)頸(jing)(jing)端(duan)部壁(bi)厚太薄引起焊接困難。

  ②. 孔板(ban)管法(fa)蘭

   孔(kong)(kong)板(ban)(ban)管(guan)法(fa)蘭是參照美國(guo)ASME B16.36為(wei)依據的法(fa)蘭型(xing)式。孔(kong)(kong)板(ban)(ban)管(guan)法(fa)蘭與(yu)孔(kong)(kong)板(ban)(ban)配合(he)，用(yong)于(yu)測定管(guan)內(nei)流體速度，廣(guang)泛用(yong)于(yu)配管(guan)工(gong)程中(zhong)。孔(kong)(kong)板(ban)(ban)法(fa)蘭的適(shi)用(yong)公稱壓力和(he)公稱尺寸范圍參考ASME B16.36，定為(wei)Class150～Class2500和(he)DN25～DN60。密封面(mian)型(xing)式有(you)凸面(mian)和(he)環連接面(mian)兩(liang)種，測壓孔(kong)(kong)型(xing)式有(you)NPY管(guan)螺紋連接和(he)承插(cha)焊連接。

  ③. 夾套管法蘭

  夾(jia)(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)蘭是石油化工(gong)配(pei)管(guan)(guan)工(gong)程中經(jing)常使用的一種(zhong)法(fa)(fa)蘭結構型(xing)式(shi)。主要用于夾(jia)(jia)(jia)套(tao)管(guan)(guan)的管(guan)(guan)道連接(jie)，夾(jia)(jia)(jia)套(tao)管(guan)(guan)內(nei)的蒸(zheng)汽等(deng)介質(zhi)對內(nei)管(guan)(guan)介質(zhi)進行加熱。夾(jia)(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)蘭的適用公(gong)(gong)稱(cheng)壓力(li)和(he)公(gong)(gong)稱(cheng)尺寸(cun)范圍參(can)照了SH/T 3040，并結合工(gong)程實(shi)際使用經(jing)驗(yan)，定(ding)為Class150和(he)Class300，DN15x40～DN350×450，夾(jia)(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)蘭的連接(jie)型(xing)式(shi)有帶頸平焊(han)夾(jia)(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)蘭和(he)帶頸對焊(han)夾(jia)(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)蘭兩種(zhong)，密封面(mian)型(xing)式(shi)有突面(mian)、凹面(mian)／凸面(mian)、榫面(mian)／槽面(mian)和(he)環連接(jie)面(mian)四種(zhong)。夾(jia)(jia)(jia)套(tao)管(guan)(guan)法(fa)(fa)蘭的壓力(li)額定(ding)值(zhi)按(an)內(nei)管(guan)(guan)所承受的壓力(li)確定(ding)。

  ④. 大直徑(jing)管法蘭

  大直徑管法(fa)蘭(lan)(lan)基本按ASME B16.47。美(mei)國于(yu)1990年將(jiang)API 605以及MSS SP-44兩套以大口徑為主的管法(fa)蘭(lan)(lan)標(biao)準(zhun)合并，建立了ASME B16.47，內有A、B兩個(ge)系(xi)列(lie)，A為符合MSS SP-44標(biao)準(zhun)，B系(xi)列(lie)為符合API 605標(biao)準(zhun)，同時API 605《大直徑碳鋼法(fa)蘭(lan)(lan)》被收回，被ASME B16.47-1996代替。GB/T 13402大直徑法(fa)蘭(lan)(lan)將(jiang)ASME B16.47的B系(xi)列(lie)和A系(xi)列(lie)混合編制，易產生混淆，工程(cheng)設計(ji)時不宜采用。
