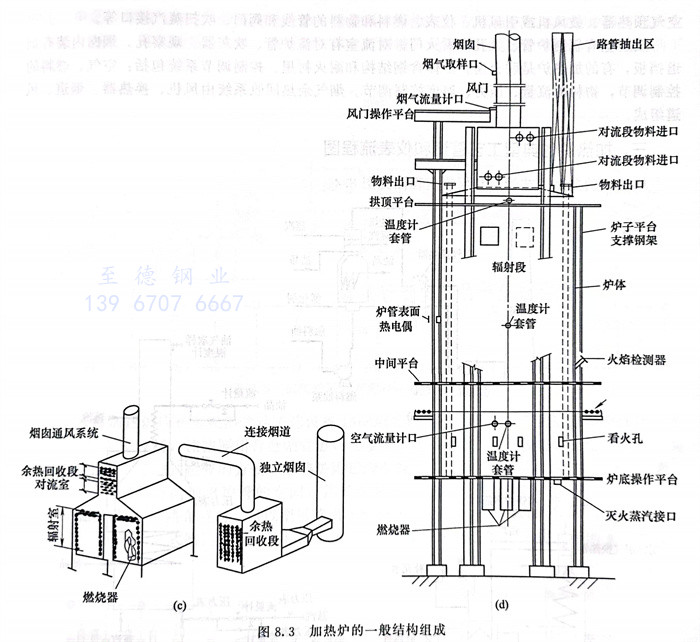

加熱(re)爐一般由輻射室、對(dui)流室、燃(ran)燒器、余熱(re)回(hui)收(shou)系統(tong)以及通風系統(tong)五部分組(zu)成，如圖8.3所示(shi)。

  ①. 輻(fu)(fu)(fu)(fu)射(she)室也稱為爐(lu)(lu)膛，包括(kuo)燃(ran)燒器和(he)(he)風道、爐(lu)(lu)管(guan)和(he)(he)爐(lu)(lu)管(guan)支撐、耐火(huo)(huo)(huo)襯(chen)里等，傳(chuan)熱(re)(re)方(fang)式主要是(shi)熱(re)(re)輻(fu)(fu)(fu)(fu)射(she)，全(quan)爐(lu)(lu)熱(re)(re)負荷的(de)(de)70％～80％是(shi)由輻(fu)(fu)(fu)(fu)射(she)室擔負的(de)(de)，是(shi)全(quan)爐(lu)(lu)中最重要的(de)(de)部分。由于火(huo)(huo)(huo)焰溫度很高，可達1500～1800℃，故不(bu)能(neng)(neng)直接沖刷爐(lu)(lu)管(guan)。火(huo)(huo)(huo)焰離爐(lu)(lu)管(guan)遠，輻(fu)(fu)(fu)(fu)射(she)傳(chuan)熱(re)(re)量(liang)小(xiao)，所以(yi)應盡量(liang)減小(xiao)爐(lu)(lu)膛體(ti)積，節省投資。輻(fu)(fu)(fu)(fu)射(she)室爐(lu)(lu)墻(qiang)由耐熱(re)(re)層(ceng)(ceng)、隔(ge)熱(re)(re)層(ceng)(ceng)和(he)(he)保護層(ceng)(ceng)組成。耐熱(re)(re)層(ceng)(ceng)除能(neng)(neng)耐高溫，還有(you)(you)再輻(fu)(fu)(fu)(fu)射(she)性能(neng)(neng)，能(neng)(neng)將(jiang)吸收的(de)(de)熱(re)(re)量(liang)再輻(fu)(fu)(fu)(fu)射(she)給爐(lu)(lu)膛。耐熱(re)(re)層(ceng)(ceng)有(you)(you)耐火(huo)(huo)(huo)磚砌筑和(he)(he)耐火(huo)(huo)(huo)襯(chen)里兩類。尤(you)其是(shi)陶瓷(ci)涂料(liao)耐火(huo)(huo)(huo)襯(chen)里，不(bu)僅(jin)耐高溫、耐振動、有(you)(you)良好的(de)(de)絕熱(re)(re)性，而且輻(fu)(fu)(fu)(fu)射(she)系數高，增加(jia)了輻(fu)(fu)(fu)(fu)射(she)能(neng)(neng)力。

  ②. 對(dui)流室(shi)包括遮蔽管、對(dui)流管、耐(nai)火襯里(li)、管線支撐(cheng)和掛(gua)鉤，主要傳熱方式是對(dui)流。對(dui)流室(shi)一般擔負全爐(lu)(lu)熱負荷的20％～30％，對(dui)流室(shi)吸(xi)熱量的比例越大，全爐(lu)(lu)的熱效(xiao)率越高(gao)，為了盡(jin)量提高(gao)傳熱效(xiao)果，對(dui)流室(shi)多采(cai)用釘頭管和翹片(pian)管。

  ③. 燃(ran)燒(shao)器產生熱量(liang)，是爐子的重(zhong)要組成部分(fen)，要使火焰(yan)不沖(chong)刷(shua)爐管并實現(xian)低(di)氧完全燃(ran)燒(shao)。

  ④. 余(yu)熱(re)(re)(re)回(hui)收(shou)系統是(shi)從離開(kai)對流(liu)室(shi)的煙氣(qi)中進一(yi)步回(hui)收(shou)余(yu)熱(re)(re)(re)的部分(fen)。回(hui)收(shou)方(fang)(fang)法分(fen)為兩類(lei)，一(yi)類(lei)采(cai)(cai)用空氣(qi)預熱(re)(re)(re)方(fang)(fang)式回(hui)收(shou)熱(re)(re)(re)量；另一(yi)類(lei)是(shi)采(cai)(cai)用余(yu)熱(re)(re)(re)鍋(guo)爐回(hui)收(shou)熱(re)(re)(re)量。

  ⑤. 通(tong)(tong)風(feng)系(xi)統的任務(wu)是將燃(ran)燒(shao)(shao)用空(kong)氣(qi)導入燃(ran)燒(shao)(shao)器(qi)，并將廢煙氣(qi)引(yin)出爐(lu)子，它分為自然通(tong)(tong)風(feng)方式和強制通(tong)(tong)風(feng)方式兩種。

  ⑥. 其(qi)他附件設備包括爐殼(ke)體、鋼結構支(zhi)撐(cheng)、耐火(huo)襯里(li)、管板(ban)箱、火(huo)嘴風(feng)門、煙囪、擋板(ban)、空氣預熱器、鼓風(feng)機或引風(feng)機、儀表、燃料(liao)和物料(liao)的(de)管線和閥門、吹掃蒸汽接(jie)口等。

  輻(fu)射室(shi)有(you)(you)輻(fu)射爐管、人孔(kong)、看火門(men)。對流室(shi)有(you)(you)對流爐管、吹灰器(qi)、觀(guan)察孔(kong)。煙囪(cong)內裝有(you)(you)煙道(dao)擋板，有(you)(you)的(de)加熱爐是聯合囪(cong)。爐體含鋼結構和(he)耐火襯里。控(kong)(kong)制(zhi)(zhi)調節(jie)系(xi)統包(bao)括：空氣、燃(ran)料的(de)控(kong)(kong)制(zhi)(zhi)調節(jie)，物料的(de)流量、壓(ya)力、溫度(du)控(kong)(kong)制(zhi)(zhi)調節(jie)。煙氣余熱回收系(xi)統由風機、換熱器(qi)、煙道(dao)、風道(dao)組成。
