工程應用：某(mou)臥式泵出口管(guan)道的(de)配管(guan)設計(ji)

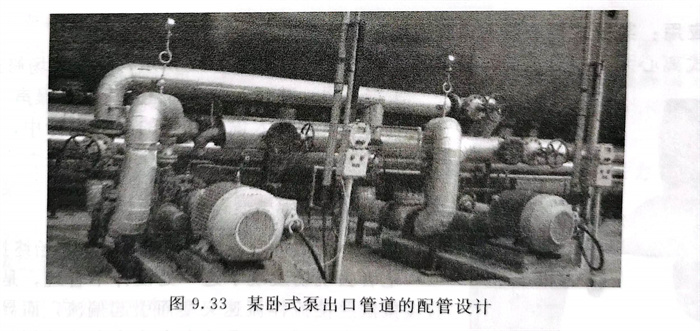

  某臥式(shi)泵出口管道的配管設計見圖9.33，出口管道統一(yi)布置在一(yi)側，閥門(men)及儀表的高(gao)度適合操作(zuo)和維護。

工程應用：泵(beng)管道提高(gao)補償能力的配管設計方案

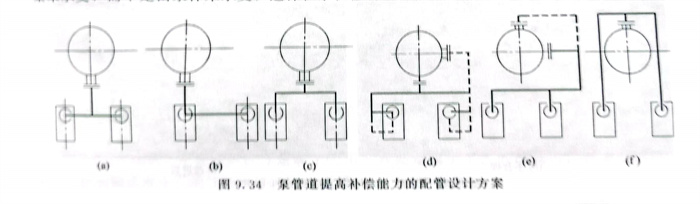

  泵(beng)管口(kou)必須根據(ju)制造廠提(ti)供的(de)接(jie)口(kou)的(de)允許推(tui)力和力矩進行核(he)算。如(ru)圖9.34所(suo)示，幾種接(jie)管方(fang)法，由(you)（a）～（f）隨著管道長度的(de)增加，其(qi)補償能力也增大，也就越適用于高(gao)溫場合。

  對于(yu)Y形泵(beng)(beng)，泵(beng)(beng)管口朝上(shang)，應在立管或(huo)立管彎頭處設(she)置吊架，使(shi)管道的應力和重量由支(zhi)架來承受(shou)，而不是(shi)由泵(beng)(beng)體來承受(shou)，這樣在泵(beng)(beng)檢修時也不需另設(she)管道的臨時支(zhi)架進行吊運。施工時應特(te)別注(zhu)意管中心(xin)線(xian)和接口中心(xin)線(xian)要對準，以減少應力。
