工程應用(yong)：某球(qiu)罐的配管設計(ji)

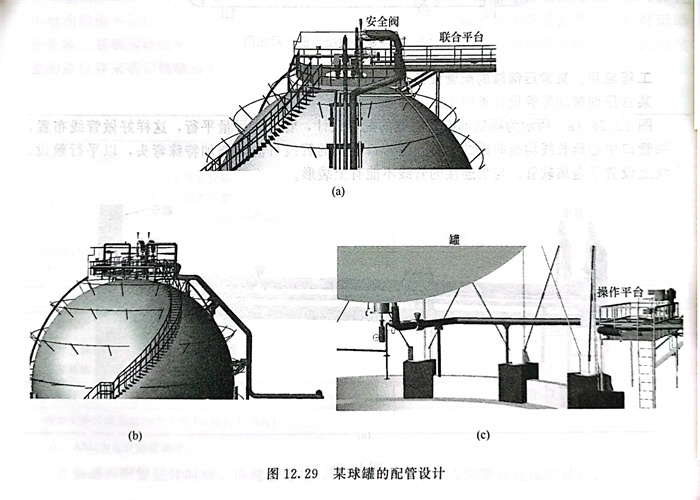

某壓力球罐的配管設計見圖12.29。
如圖12.29（a）所(suo)示，安(an)全閥設置在頂(ding)平臺(tai)，以便于維修和(he)操作。球罐頂(ding)部平臺(tai)保(bao)證(zheng)2.2m凈空高度。
如圖12.29（b）所示，罐頂部管線(xian)在(zai)罐壁上門(men)型(xing)架支撐。消防管線(xian)總管及(ji)環線(xian)宜平(ping)行于球(qiu)罐面成弧線(xian)形布置設計(ji)。
如圖12.29（c）所示，罐底部(bu)管線(xian)的支撐應具有一定的柔(rou)性(xing)。
工程應用：某(mou)球(qiu)罐不好的配管設計(ji)

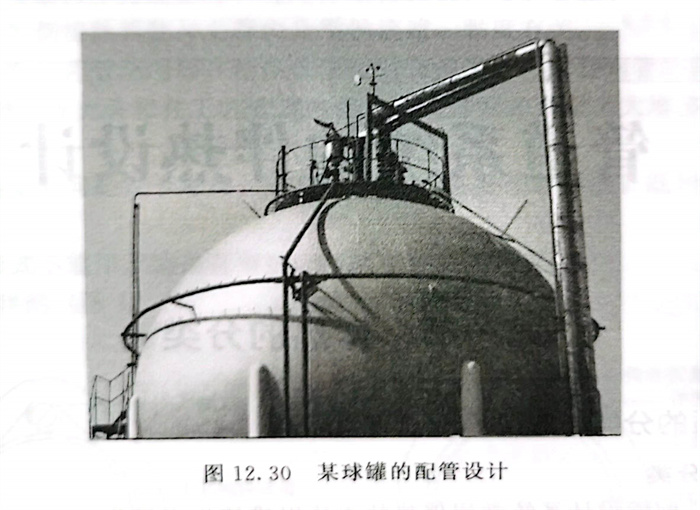

見圖12.30，某(mou)球罐頂部連接管線(xian)均(jun)沒有平行于球罐面成弧線(xian)形布置設計，管線(xian)支撐失穩。
