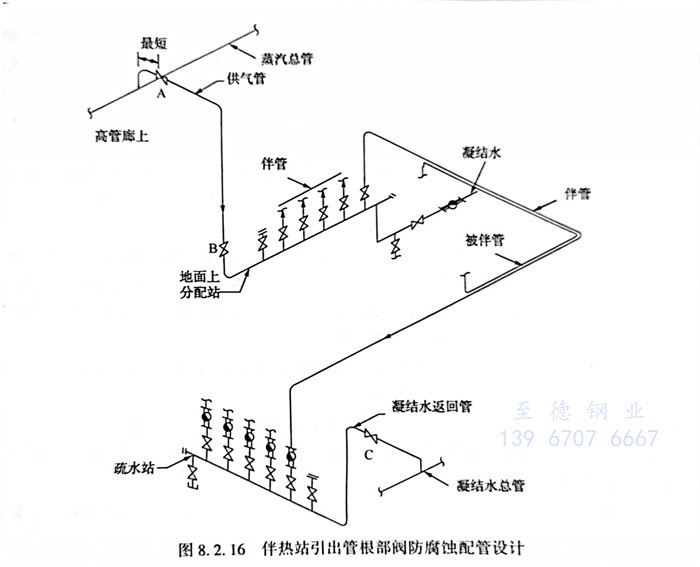

如圖8.2.16所示某蒸汽(qi)伴(ban)熱站(zhan)，伴(ban)熱站(zhan)包括(kuo)分配(pei)站(zhan)和疏(shu)水站(zhan)。根(gen)據國內外標準規范的(de)要求，分配(pei)站(zhan)引出(chu)管(guan)根(gen)部閥(fa)(fa)A設(she)置(zhi)(zhi)在距(ju)離(li)總管(guan)盡量短的(de)位置(zhi)(zhi)。如果認為A處(chu)閥(fa)(fa)門(men)(men)在管(guan)廊高處(chu)不方便操作，移到了(le)距(ju)離(li)地面較近(jin)的(de)B處(chu)設(she)置(zhi)(zhi)閥(fa)(fa)門(men)(men)，當關閉(bi)(bi)B閥(fa)(fa)門(men)(men)時(shi)會造成(cheng)死段較長，引起管(guan)道死段腐蝕。如果A和B處(chu)均(jun)設(she)置(zhi)(zhi)閥(fa)(fa)門(men)(men)，需在B上部增加設(she)置(zhi)(zhi)排液(ye)，避免同時(shi)關閉(bi)(bi)A和B處(chu)閥(fa)(fa)門(men)(men)時(shi)膨脹超壓(ya)；如果僅關閉(bi)(bi)B閥(fa)(fa)門(men)(men)而A閥(fa)(fa)門(men)(men)不關閉(bi)(bi)，會引起管(guan)道死段腐蝕。因此(ci)，配(pei)管(guan)設(she)計時(shi)A和B處(chu)的(de)閥(fa)(fa)門(men)(men)，一般(ban)僅留A處(chu)的(de)閥(fa)(fa)門(men)(men)，B處(chu)一般(ban)不設(she)置(zhi)(zhi)閥(fa)(fa)門(men)(men)。

  伴熱站的疏(shu)水(shui)(shui)(shui)站根部(bu)閥門C的設(she)計(ji)原理同A閥門。如果C處凝結(jie)水(shui)(shui)(shui)返回管口徑≥2”，凝結(jie)水(shui)(shui)(shui)返回管應(ying)(ying)(ying)順流(liu)向方向45°斜接到凝結(jie)水(shui)(shui)(shui)總管。配管設(she)計(ji)要求和(he)原理詳細講述見《管道(dao)應(ying)(ying)(ying)力(li)分(fen)析與(yu)工(gong)程應(ying)(ying)(ying)用》、《壓(ya)力(li)管道(dao)設(she)計(ji)及工(gong)程實例》和(he)《工(gong)業(ye)管道(dao)配管設(she)計(ji)與(yu)工(gong)程應(ying)(ying)(ying)用》。
