一、管道(dao)等級代號
1. 管(guan)道等級(ji)代(dai)號(hao)一般包含(han)了材料類別、順序號(hao)和壓力等級(ji)等信息，代(dai)號(hao)的(de)(de)位(wei)數(shu)不做限制，有的(de)(de)工程項目用(yong)10位(wei)表示，有的(de)(de)用(yong)3位(wei)、有的(de)(de)用(yong)2位(wei)。下面僅以3位(wei)表示的(de)(de)管(guan)道等級(ji)號(hao)為(wei)例進行講(jiang)述(shu)。
2. 國內設計項(xiang)目(mu)，管道材(cai)料代號可按(an)上述編制。這些符(fu)號究(jiu)竟(jing)如何排序，可由各設計單(dan)位自定，要加以說明(ming)其代號的意義(yi)。其代號不宜過長(chang)，簡單(dan)明(ming)了即可，以免復雜和(he)增加管道繪(hui)圖、計算機(ji)CAD繪(hui)圖等的工(gong)作量。與國外合作設計工(gong)程(cheng)(cheng)項(xiang)目(mu)，有的工(gong)程(cheng)(cheng)項(xiang)目(mu)已經(jing)有成熟(shu)的工(gong)藝包(bao)，已編制了基本(ben)完整的管道材(cai)料等級文(wen)件。

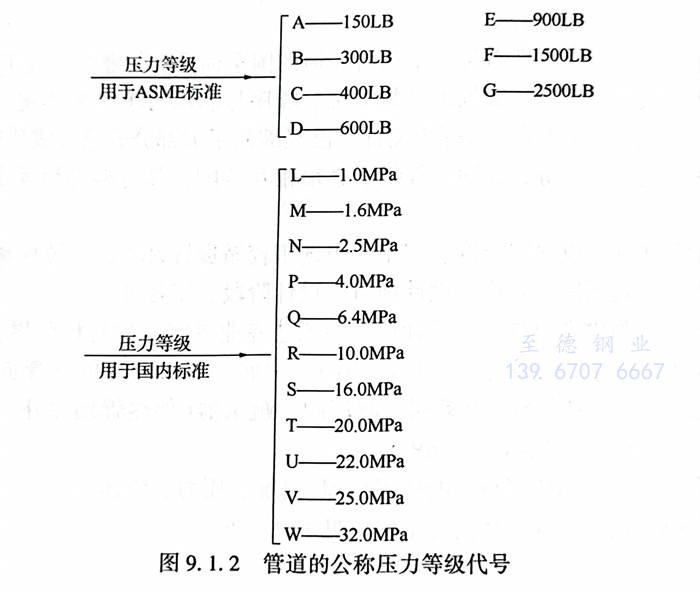

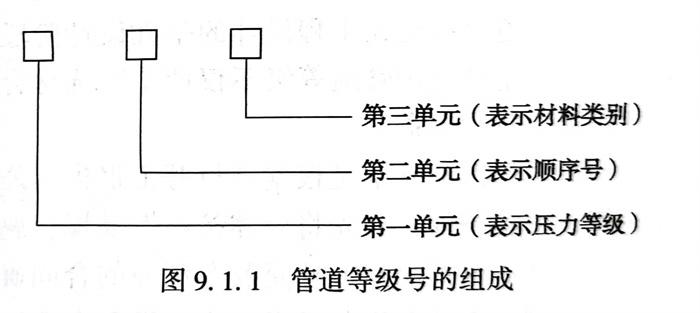

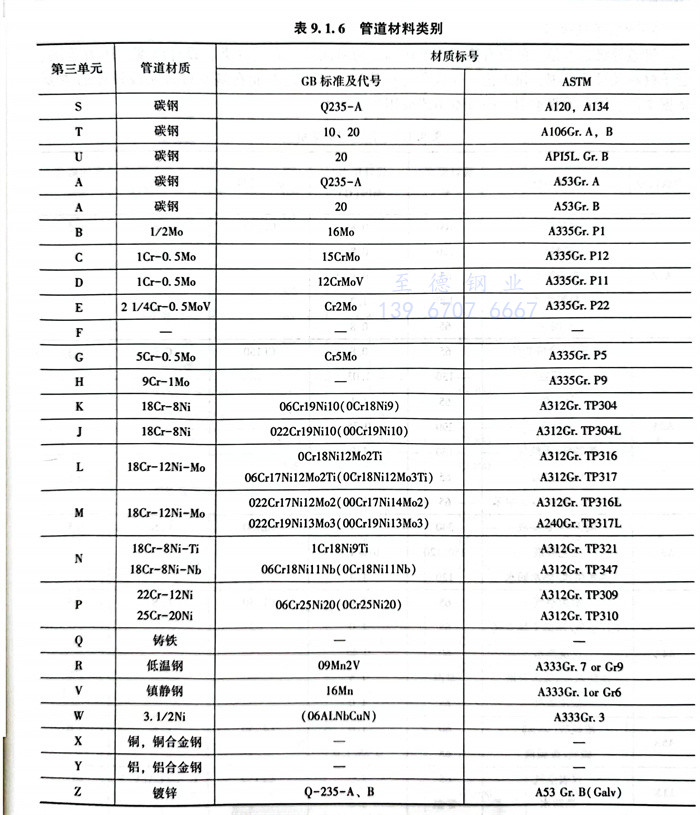

3. 管(guan)道等(deng)級(ji)(ji)號的組(zu)成見(jian)圖9.1.1。①. 第(di)一單(dan)(dan)元(yuan)(yuan)(yuan)：管(guan)道的公(gong)稱壓力(li)(li)（MPa）等(deng)級(ji)(ji)代號，用大(da)寫(xie)英文(wen)字母表(biao)示。A～K用于ASME B16.5標準壓力(li)(li)等(deng)級(ji)(ji)代號（其中(zhong)I、J不(bu)用），L～Z用于國內標準壓力(li)(li)等(deng)級(ji)(ji)代號（其中(zhong)0、X不(bu)用）。見(jian)圖9.1.2。②. 第(di)二單(dan)(dan)元(yuan)(yuan)(yuan)為順序號，用阿拉伯(bo)數字表(biao)示，由(you)1開始，表(biao)示一、三(san)單(dan)(dan)元(yuan)(yuan)(yuan)相同(tong)(tong)時，不(bu)同(tong)(tong)的材質(zhi)和（或）不(bu)同(tong)(tong)的管(guan)路連接形式。③. 第(di)三(san)單(dan)(dan)元(yuan)(yuan)(yuan)：管(guan)道材質(zhi)類別，用大(da)寫(xie)英文(wen)字母表(biao)示，見(jian)表(biao)9.1.6為舉例。
二(er)、管道等級縮寫詞(ci)
管(guan)(guan)道(dao)材料選用(yong)(yong)及等(deng)(deng)級規(gui)定(ding)內(nei)的縮(suo)寫詞，可以簡化“管(guan)(guan)道(dao)材料等(deng)(deng)級”表內(nei)的材料描述，僅用(yong)(yong)縮(suo)寫詞就(jiu)可替代(dai)大批量(liang)的漢字說明。筆者在(zai)國外某單位(wei)做管(guan)(guan)道(dao)設(she)計時(shi)，發現這(zhe)些縮(suo)寫詞大同小異，基本國際通用(yong)(yong)。在(zai)國內(nei)外各標準(zhun)均有類似的規(gui)定(ding)。例如：SH／T 3902《石油化工配管(guan)(guan)工程常(chang)用(yong)(yong)縮(suo)略語(yu)》詳細規(gui)定(ding)了一些縮(suo)寫詞，在(zai)配管(guan)(guan)設(she)計平面圖、管(guan)(guan)道(dao)材料等(deng)(deng)級等(deng)(deng)設(she)計文件廣泛應用(yong)(yong)。例如：BB 螺(luo)(luo)栓連(lian)接型(xing)閥蓋，BC螺(luo)(luo)栓連(lian)接型(xing)管(guan)(guan)帽，BE坡(po)口端，BW對(dui)焊。
三、管道等(deng)級(ji)索引

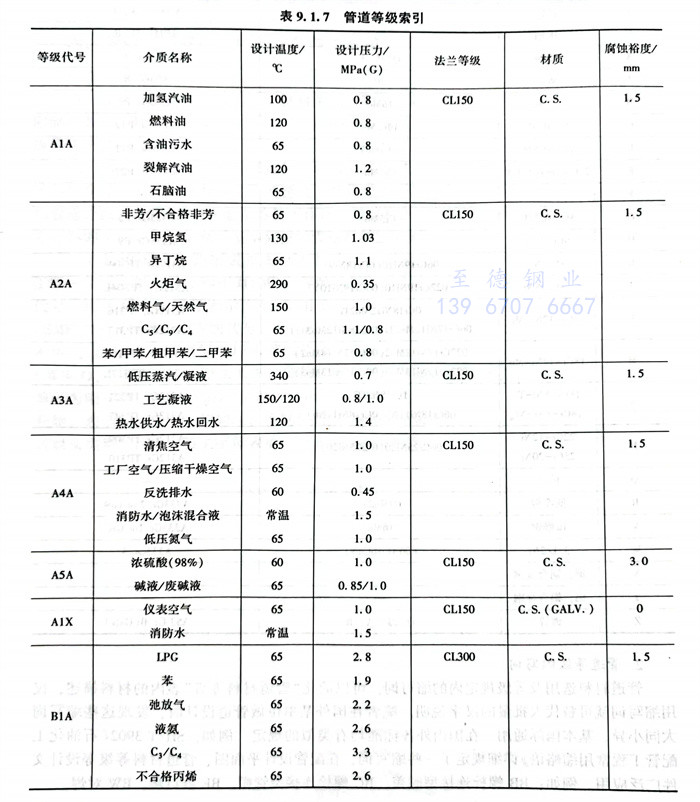

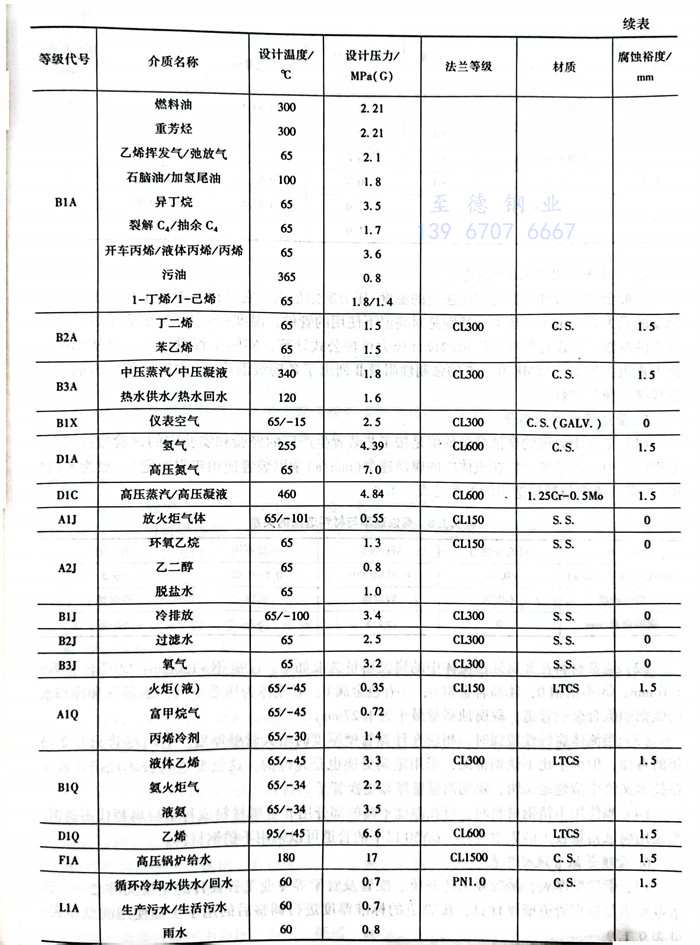

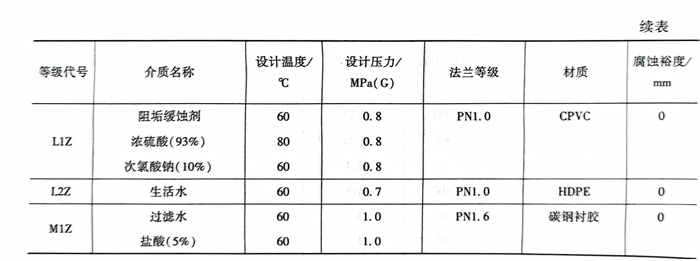

管(guan)道等(deng)級(ji)索引是(shi)一般應(ying)有管(guan)道等(deng)級(ji)代(dai)碼、物料代(dai)號(hao)、介質種類、設(she)計溫度、壓力范(fan)圍(wei)、管(guan)子材料及尺寸范(fan)圍(wei)，供工藝、儀表等(deng)專業使(shi)用，是(shi)工藝專業在(zai)基(ji)礎設(she)計階段(duan)設(she)計的(de)主要依據文件。管(guan)道等(deng)級(ji)索引表的(de)基(ji)本格式應(ying)用見(jian)表9.1.7。
四、管(guan)道等級溫度-壓力額(e)定值
一般金屬、管件等都可使用(yong)法蘭的(de)溫(wen)度-壓(ya)力(li)(li)(li)額(e)定值(zhi)(zhi)表，它是(shi)指在不(bu)同工(gong)(gong)作溫(wen)度下所能承(cheng)受的(de)最大無沖擊工(gong)(gong)作壓(ya)力(li)(li)(li)，特別是(shi)對高溫(wen)下使用(yong)的(de)管件，溫(wen)度-壓(ya)力(li)(li)(li)額(e)定值(zhi)(zhi)表是(shi)設(she)計(ji)中(zhong)極(ji)重(zhong)要的(de)參數。在設(she)計(ji)溫(wen)度下許(xu)用(yong)的(de)設(she)計(ji)壓(ya)力(li)(li)(li)可按公式計(ji)算，實際工(gong)(gong)程設(she)計(ji)中(zhong)，可從標(biao)準規(gui)范(fan)內查出，例如(ru)，ASME B16.5的(de)強制性(xing)附(fu)錄II列出了各磅級溫(wen)度-壓(ya)力(li)(li)(li)額(e)定值(zhi)(zhi)。有的(de)工(gong)(gong)程直接拷(kao)貝規(gui)范(fan)的(de)數據。
五、管道(dao)等(deng)級腐蝕裕量(liang)

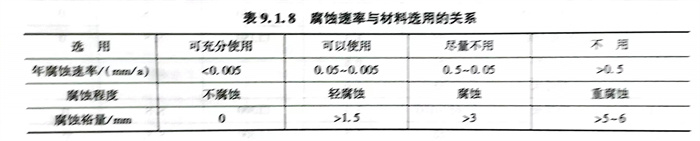

1. 工(gong)程(cheng)中管(guan)道的(de)(de)腐蝕裕量的(de)(de)值是按工(gong)藝裝置(zhi)生(sheng)產廠的(de)(de)經(jing)驗和實驗室的(de)(de)試驗數(shu)據確(que)定。工(gong)程(cheng)設計(ji)中一般(ban)是按材料在(zai)流體中的(de)(de)腐蝕速率(lv)（mm／a）乘以裝置(zhi)使用(yong)年限而(er)定（一般(ban)為8～15年）。腐蝕速率(lv)與材料選用(yong)的(de)(de)關系見(jian)表9.1.8。
2. 通常材料在非腐(fu)蝕性流(liu)體(ti)中的腐(fu)蝕裕(yu)量選取如下：①碳(tan)鋼＞1.0mm；②低(di)合(he)金(jin)(jin)鋼＞1.0mm；③不銹鋼0；④高合(he)金(jin)(jin)鋼0；⑤有色金(jin)(jin)屬0；⑥流(liu)體(ti)為壓(ya)縮(suo)空(kong)氣、水蒸氣和冷卻水的碳(tan)鋼和低(di)合(he)金(jin)(jin)鋼管道，取腐(fu)蝕裕(yu)量最小(xiao)為1.27mm。
3. 當流體(ti)腐蝕性較強時(shi)(shi)，相應在計算管(guan)(guan)(guan)壁厚度(du)時(shi)(shi)增大管(guan)(guan)(guan)壁厚度(du)。有(you)(you)時(shi)(shi)盡管(guan)(guan)(guan)只(zhi)有(you)(you)2～5年(nian)的壽(shou)命，但由(you)于比不(bu)銹鋼價廉，采(cai)用定期更(geng)換也是(shi)允許的。這就要進(jin)行技(ji)術經濟(ji)比較并在技(ji)術文(wen)件中清楚地說(shuo)明，定期測量(liang)壁厚和更(geng)換管(guan)(guan)(guan)子。
4. 當(dang)(dang)使用不銹(xiu)鋼(gang)(gang)材料時，可(ke)在溫度不高的部(bu)分用非金屬材料或襯(chen)里(li)材料替代不銹(xiu)鋼(gang)(gang)。當(dang)(dang)采用腐(fu)蝕裕量(liang)較大的碳鋼(gang)(gang)管(guan)時，DN50以下的管(guan)道可(ke)以采用不銹(xiu)鋼(gang)(gang)材料。
六、管道等級管道壁(bi)厚表

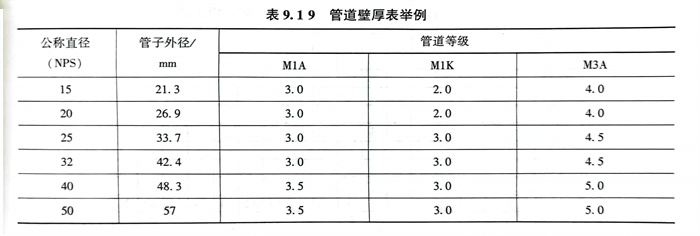

1. 管道(dao)(dao)壁厚表，是指導(dao)工藝系統、配管及管架(jia)等專業工程(cheng)設計的(de)重要文件之一。管道(dao)(dao)壁厚表是根據管道(dao)(dao)壁厚計算，按(an)管道(dao)(dao)的(de)標準厚度進(jin)行調整后(hou)的(de)用于工程(cheng)使(shi)用的(de)壁厚表。見表9.1.9。
2. 編制原則。①. 管(guan)道壁厚表(biao)一般(ban)應包括管(guan)道等級、公稱直徑(jing)、外徑(jing)和壁厚。②. 管(guan)道壁厚一般(ban)以毫米計(ji)，保留一位小數，或采用(yong)管(guan)表(biao)號表(biao)示。③. 根據裝置的性(xing)質和用(yong)戶要求(qiu)決定管(guan)子選(xuan)用(yong)的尺寸系列。
3. 編制要(yao)求。①. 管道壁厚(hou)表一般應將不(bu)(bu)同類別的材料，按等(deng)級分項編制（如碳鋼類、不(bu)(bu)銹(xiu)鋼類、合金(jin)鋼類）。②. 當(dang)有不(bu)(bu)同外徑管道時，其(qi)壁厚(hou)表應分開(kai)編制。
七、管(guan)道等級管(guan)道分支表(biao)(biao)（管(guan)道變徑表(biao)(biao)）
1. 分支表(biao)是對各管(guan)道等(deng)級(ji)的支管(guan)連接(jie)形式做出(chu)具體(ti)的規定。
2. 編制原則。①. 支管連接(jie)表應(ying)按(an)各管道等(deng)(deng)級的(de)(de)要求分別編制，支管連接(jie)形式相同的(de)(de)管道等(deng)(deng)級也可合(he)并(bing)編制。②. 支管連接(jie)應(ying)在保證(zheng)管路安全運行、經濟合(he)理(li)的(de)(de)前提下選(xuan)擇(ze)根(gen)部(bu)元件連接(jie)形式。
3. 編制一般要(yao)求(qiu)：
①. 1.1／2”以(yi)下三(san)通一般采(cai)用(yong)錐管螺紋或承插三(san)通，除有(you)縫(feng)隙腐蝕(shi)介(jie)質外。2＂以(yi)上(shang)采(cai)用(yong)對焊連接三(san)通。
②. 管(guan)道分支(zhi)表(biao)(biao)是(shi)依據(ju)開孔補(bu)強計算表(biao)(biao)，確定其焊接支(zhi)管(guan)是(shi)否需要補(bu)強。
③. 2＂及2＂以(yi)上主管、2”以(yi)下的支(zhi)管應(ying)優先選(xuan)用半管接頭或支(zhi)管臺。
④. 設計(ji)壓力大于6.3MPa的(de)管(guan)(guan)道(dao)主支(zhi)(zhi)管(guan)(guan)為異(yi)徑(jing)時(shi)，不宜采用(yong)現(xian)場制造的(de)焊(han)接支(zhi)(zhi)管(guan)(guan)，宜采用(yong)三通(tong)，或在主管(guan)(guan)上開孔并焊(han)接支(zhi)(zhi)管(guan)(guan)臺，當支(zhi)(zhi)管(guan)(guan)為等(deng)徑(jing)時(shi)宜采用(yong)三通(tong)。
⑤. 支管連接表的實例見表9.1.7。

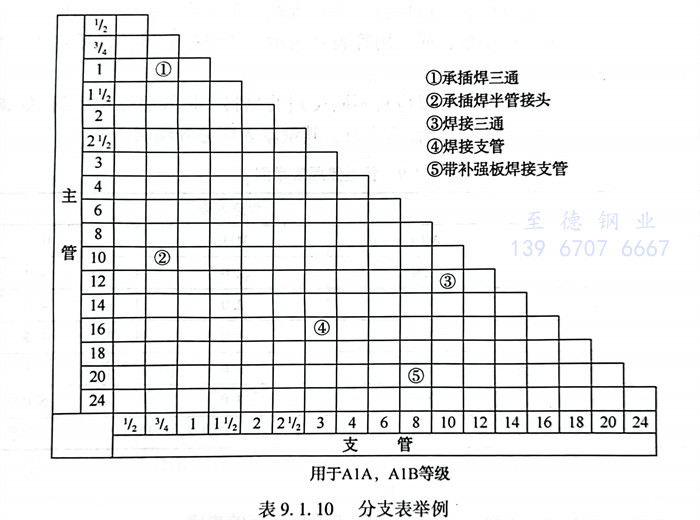

4. 管道分支表（管道變徑表）舉例(li)見表9.1.10。
八、管道(dao)綜合材料匯(hui)總表
1. 供管道(dao)材(cai)料(liao)控制和用(yong)戶采(cai)購(gou)詢價用(yong)，按管道(dao)安裝材(cai)料(liao)分(fen)類、分(fen)區、并有(you)設(she)計量(liang)和采(cai)購(gou)量(liang)的匯總材(cai)料(liao)表。
2. 材料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表(biao)是按材料(liao)(liao)種類、規格、材質、型(xing)號分(fen)區進行統計(ji)的匯(hui)(hui)(hui)總(zong)(zong)表(biao)；對按全廠（裝置）的匯(hui)(hui)(hui)總(zong)(zong)表(biao)，應包括設計(ji)量、施工余量（總(zong)(zong)承(cheng)包工程或用戶(hu)有(you)要(yao)求時）、備品量（總(zong)(zong)承(cheng)包工程或用戶(hu)有(you)要(yao)求時）、建議采購量的匯(hui)(hui)(hui)總(zong)(zong)一(yi)覽表(biao)。
3. 對于各裝置（區）的綜合(he)材料(liao)匯(hui)(hui)(hui)總表(biao)，一般(ban)僅統(tong)計實際使(shi)用量(liang)。對于全(quan)廠(chang)的綜合(he)材料(liao)匯(hui)(hui)(hui)總表(biao)，一般(ban)應表(biao)明各裝置（區）的實際用量(liang)、全(quan)廠(chang)使(shi)用總量(liang)、備品（件）量(liang)、（建議）采(cai)購(gou)量(liang)。綜合(he)材料(liao)匯(hui)(hui)(hui)總表(biao)編(bian)寫順序一般(ban)為(wei)：
①. 按材料(liao)順序為不銹(xiu)鋼(gang)(gang)、有色金(jin)屬、合(he)金(jin)鋼(gang)(gang)、碳鋼(gang)(gang)、鑄鐵(tie)、金(jin)屬襯(chen)里、非金(jin)屬。
②. 按種類順(shun)序為(wei)管(guan)子、閥門、法蘭、管(guan)件、墊(dian)片、緊(jin)固件、特殊管(guan)件、管(guan)架材(cai)料(liao)、隔熱材(cai)料(liao)、涂漆(qi)材(cai)料(liao)。
③. 按壓力等級順(shun)序為高(gao)壓、中壓、低壓、真空。
④. 按(an)閥(fa)(fa)(fa)門順序為(wei)閘閥(fa)(fa)(fa)、截止(zhi)閥(fa)(fa)(fa)、節流閥(fa)(fa)(fa)、旋塞閥(fa)(fa)(fa)、球(qiu)閥(fa)(fa)(fa)、蝶閥(fa)(fa)(fa)、止(zhi)回(hui)閥(fa)(fa)(fa)、安全(quan)閥(fa)(fa)(fa)、隔膜(mo)閥(fa)(fa)(fa)、角閥(fa)(fa)(fa)（針型閥(fa)(fa)(fa)）、疏水閥(fa)(fa)(fa)、特殊閥(fa)(fa)(fa)。
⑤. 按管件順序為彎(wan)頭、異徑管、三通、四通、非標(biao)準(zhun)管件。
⑥. 按(an)法蘭順序為(wei)對焊、平焊、松套、承插焊、螺紋、盲板、8字盲板、孔板法蘭，并按(an)凸凹面、樺槽面、全平面、突面、環形等連接(jie)面列(lie)出。
⑦. 特殊管件順序為(wei)消音器(qi)、阻火器(qi)、視鏡、過濾器(qi)、爆破板(ban)、事故淋浴洗(xi)眼器(qi)、補償器(qi)等。
⑧. 其他：型鋼(gang)（工(gong)字鋼(gang)、槽(cao)鋼(gang)、角鋼(gang)、扁鋼(gang)、圓鋼(gang)、鋼(gang)板）、焊接材(cai)料等。
⑨. 尺寸順序宜從(cong)小(xiao)到大或從(cong)大到小(xiao)。
4. 綜(zong)合(he)材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表應在裝置的管道(dao)(dao)材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表，管道(dao)(dao)、設(she)備隔熱(re)材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)一覽表，管道(dao)(dao)、設(she)備涂(tu)漆材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)一覽表，管架材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表等各(ge)(ge)分(fen)項匯(hui)(hui)(hui)總(zong)(zong)表編制完成的基礎上(shang)進行編制。在編制綜(zong)合(he)材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表的過程中(zhong)(zhong)，應核對各(ge)(ge)匯(hui)(hui)(hui)總(zong)(zong)表是否符(fu)合(he)各(ge)(ge)種設(she)計規定(ding)中(zhong)(zhong)的要(yao)求，對不符(fu)合(he)要(yao)求的應與有關(guan)專業協調并更正。綜(zong)合(he)材(cai)(cai)(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表在編寫過程中(zhong)(zhong)應嚴(yan)格符(fu)合(he)“管道(dao)(dao)材(cai)(cai)(cai)料(liao)(liao)設(she)計采購(gou)(gou)余(yu)量系(xi)數表”中(zhong)(zhong)的有關(guan)采購(gou)(gou)余(yu)量系(xi)數值，不得隨意突破其余(yu)量系(xi)數值。
