熱力管道布置設計要求規范主要有以下幾點：
1. 熱力管道布置設計原(yuan)則(ze)
①. 城(cheng)鎮供(gong)熱管網的布置(zhi)應在城(cheng)鎮規劃的指導(dao)下，根據熱負荷分布、熱源位置(zhi)、其(qi)他管道及構筑物(wu)、園林綠(lv)地、水文(wen)、地質條(tiao)件等因(yin)素(su)，經技術經濟(ji)比較確定。
②. 城鎮(zhen)供熱管網(wang)管道的位(wei)置應符合下列規定：
a. 城鎮道路上的(de)供(gong)熱管道應(ying)平(ping)行于道路中心(xin)線，并宜敷設在車行道以外，同一條管道應(ying)只沿(yan)街道的(de)一側敷設；
b. 穿過廠區的供熱(re)管道應敷設在易于(yu)檢修和維(wei)護(hu)的位置；
c. 通過非建筑區的供熱管道應沿(yan)公(gong)路敷(fu)設；
d. 供熱管網選線時宜避(bi)開(kai)土質(zhi)松軟地(di)(di)區、地(di)(di)震斷裂帶(dai)、滑坡危險(xian)地(di)(di)帶(dai)以及高地(di)(di)下(xia)水位區等不(bu)利地(di)(di)段。
③. 管徑(jing)小于或等于300mm的供熱管道(dao)，可穿越建(jian)筑(zhu)物(wu)的地下(xia)室或用開(kai)槽施工法(fa)自建(jian)筑(zhu)物(wu)下(xia)專(zhuan)門敷設(she)的通行管溝內(nei)穿過(guo)。用暗挖法(fa)施工穿過(guo)建(jian)筑(zhu)物(wu)時(shi)不受管徑(jing)限制。
④. 熱(re)(re)力(li)(li)網管(guan)(guan)道(dao)(dao)可與自(zi)來(lai)水管(guan)(guan)道(dao)(dao)、電壓10kV以下(xia)的電力(li)(li)電纜(lan)、通信線路、壓縮空氣管(guan)(guan)道(dao)(dao)、壓力(li)(li)排水管(guan)(guan)道(dao)(dao)和重(zhong)(zhong)油(you)管(guan)(guan)道(dao)(dao)一起敷設在綜(zong)合管(guan)(guan)溝(gou)內。在綜(zong)合管(guan)(guan)溝(gou)內，熱(re)(re)力(li)(li)網管(guan)(guan)道(dao)(dao)應(ying)高于自(zi)來(lai)水管(guan)(guan)道(dao)(dao)和重(zhong)(zhong)油(you)管(guan)(guan)道(dao)(dao)，并且自(zi)來(lai)水管(guan)(guan)道(dao)(dao)應(ying)做絕熱(re)(re)層(ceng)和防水層(ceng)。
⑤. 地上敷設的(de)供熱管(guan)道可(ke)與其他管(guan)道敷設在同一管(guan)架(jia)上，但(dan)應便于檢修，且不得架(jia)設在腐蝕性介質管(guan)道的(de)下方。
2. 熱力管道(dao)敷設方(fang)式的確(que)定
管道敷設(she)方(fang)式(shi)分(fen)(fen)地上(shang)敷設(she)和地下敷設(she)兩種(zhong)方(fang)式(shi)。地上(shang)敷設(she)又分(fen)(fen)為低、中、高支(zhi)架敷設(she)。地下敷設(she)又分(fen)(fen)為直(zhi)埋敷設(she)和管溝敷設(she)。
①. 城鎮街道(dao)上(shang)和居住區內的供熱管道(dao)宜采用地(di)(di)下(xia)(xia)敷(fu)設(she)。當地(di)(di)下(xia)(xia)敷(fu)設(she)困難(nan)時，可(ke)采用地(di)(di)上(shang)敷(fu)設(she)，但設(she)計時應注意(yi)美觀。
②. 工廠區的供熱管道，應(ying)采(cai)用地(di)上(shang)敷設。
③. 熱(re)水供熱(re)管道地(di)下敷設時，宜采用直埋敷設。
④. 熱水或蒸(zheng)汽管(guan)(guan)道采用管(guan)(guan)溝(gou)敷(fu)(fu)設(she)時，宜采用不通行管(guan)(guan)溝(gou)敷(fu)(fu)設(she)；穿越(yue)不允許開(kai)挖檢修的(de)地段時，應采用通行管(guan)(guan)溝(gou)敷(fu)(fu)設(she)，當采用通行管(guan)(guan)溝(gou)困難時，可(ke)采用半通行管(guan)(guan)溝(gou)敷(fu)(fu)設(she)。
⑤. 蒸汽(qi)管(guan)道采用(yong)管(guan)溝敷設(she)困難時，可(ke)采用(yong)保(bao)溫性(xing)能(neng)(neng)良好、防水性(xing)能(neng)(neng)可(ke)靠、保(bao)護管(guan)耐腐蝕的預制保(bao)溫管(guan)直埋(mai)敷設(she)，其設(she)計壽命應不低于25年(nian)。
3. 管溝敷設要求

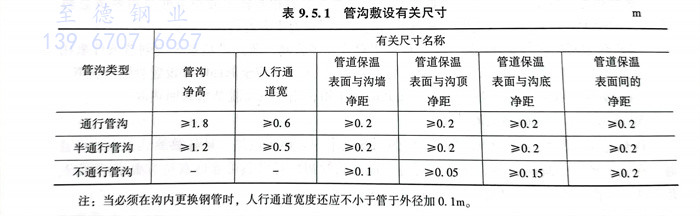

管溝敷設有關尺寸應符合表9.5.1的規定。
注：當必(bi)須在溝內(nei)更(geng)換鋼管時，人行通道寬度還應不小于管于外徑加0.1m。
工(gong)作人(ren)(ren)員經常進入的通(tong)行管(guan)(guan)溝應(ying)有(you)照明設(she)(she)備(bei)和良好(hao)的通(tong)風：人(ren)(ren)員在管(guan)(guan)溝內工(gong)作時，空氣溫度不(bu)(bu)得超(chao)過(guo)40℃．通(tong)行管(guan)(guan)溝應(ying)設(she)(she)事故人(ren)(ren)孔(kong)：設(she)(she)有(you)蒸汽管(guan)(guan)道(dao)的通(tong)行管(guan)(guan)溝，事故人(ren)(ren)孔(kong)間(jian)距(ju)不(bu)(bu)應(ying)大于(yu)100m；熱水管(guan)(guan)道(dao)的通(tong)行管(guan)(guan)溝，事故人(ren)(ren)孔(kong)間(jian)距(ju)應(ying)不(bu)(bu)大于(yu)400m．對于(yu)整體(ti)混凝(ning)土(tu)結(jie)構的通(tong)行管(guan)(guan)溝，每隔200m宜設(she)(she)一個安裝孔(kong)。
4. 熱(re)力管道布置(zhi)間距要(yao)求(qiu)

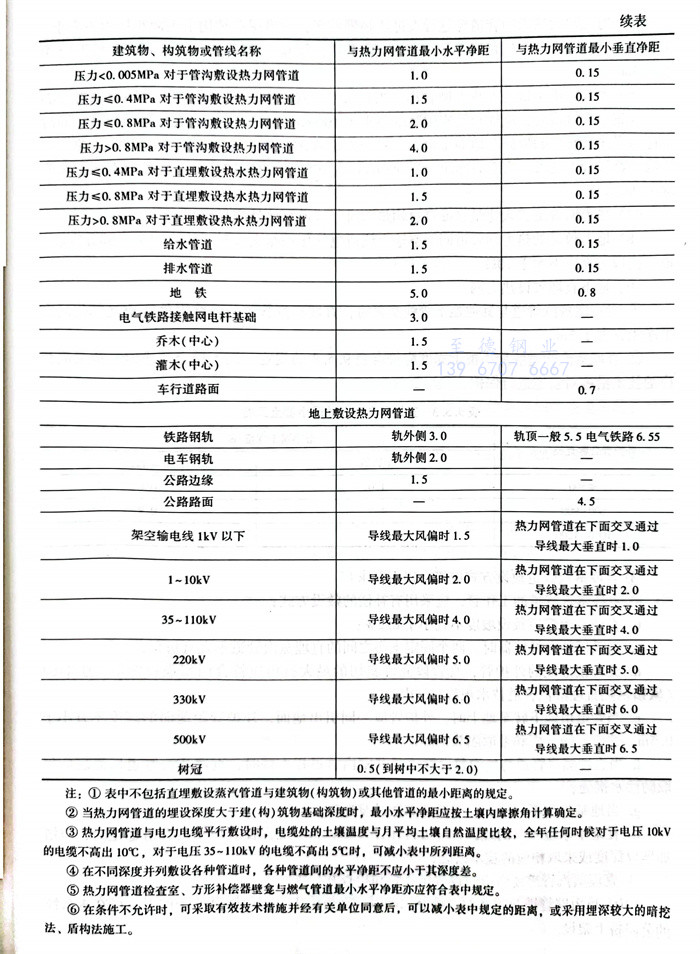

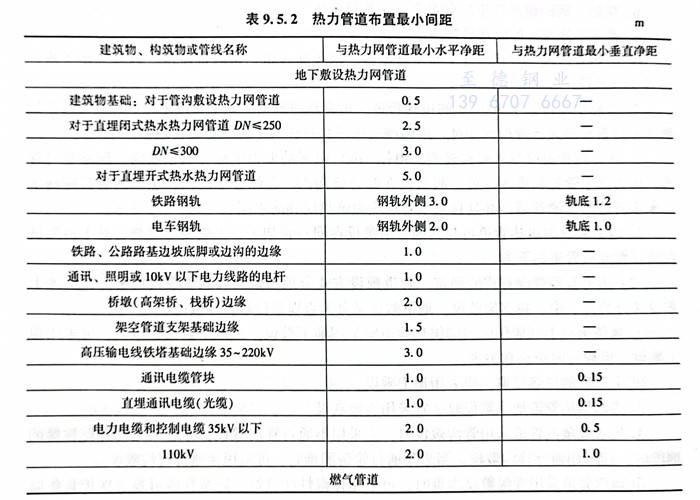

地下敷設熱(re)力網管(guan)道的(de)管(guan)溝(gou)外表(biao)面(mian)(mian)，直埋敷設熱(re)水(shui)管(guan)道或地上敷設管(guan)道的(de)保溫結(jie)構(gou)表(biao)面(mian)(mian)與(yu)建筑(zhu)物、構(gou)筑(zhu)物、道路(lu)、鐵路(lu)、電纜、架(jia)空電線和其他管(guan)道的(de)最小水(shui)平凈(jing)距(ju)、垂直凈(jing)距(ju)應符合表(biao)9.5.2的(de)規(gui)定。
注：①. 表(biao)中不包(bao)括直埋敷設蒸汽(qi)管道(dao)與(yu)建筑(zhu)物（構筑(zhu)物）或其他管道(dao)的(de)(de)最(zui)小距離(li)的(de)(de)規定。
②. 當(dang)熱(re)力網(wang)管道的埋設深度大(da)于建(jian)（構）筑(zhu)物基礎(chu)深度時，最(zui)小(xiao)水平凈距應按(an)土壤內摩擦角計算(suan)確定。
③. 熱力(li)網管道與電(dian)力(li)電(dian)纜(lan)平行敷設時，電(dian)纜(lan)處的土壤(rang)溫度(du)與月(yue)平均土壤(rang)自然溫度(du)比較，全年任何時候對于電(dian)壓(ya)10kV的電(dian)纜(lan)不高出(chu)10℃，對于電(dian)壓(ya)35～110kV的電(dian)纜(lan)不高出(chu)5℃時，可減小表(biao)中所(suo)列距離。
④. 在不同深(shen)度并列敷設各種管(guan)道時，各種管(guan)道間的(de)水平(ping)凈距不應小于其深(shen)度差。
⑤. 熱力網管道檢查室、方形補(bu)償(chang)器壁龕(kan)與(yu)燃氣管道最小水平(ping)凈距(ju)亦應符合表(biao)中規定。
⑥. 在條件不(bu)允許時(shi)，可采取(qu)有(you)效技術措施并(bing)經有(you)關單(dan)位同意后(hou)，可以減(jian)小表中規定的距離(li)，或(huo)采用埋深較大的暗挖(wa)法、盾構法施工。
5. 地(di)上敷設熱力(li)網(wang)管(guan)道穿(chuan)越行人過往頻繁地(di)區(qu)，管(guan)道保溫結構(gou)下表面(mian)距(ju)地(di)面(mian)不(bu)應(ying)小(xiao)于2.0m；在不(bu)影響交(jiao)通(tong)的地(di)區(qu)，應(ying)采用低支(zhi)架(jia)，管(guan)道保溫結構(gou)下表面(mian)距(ju)地(di)面(mian)不(bu)應(ying)小(xiao)于0.3m 。
6. 燃(ran)氣管(guan)道(dao)不(bu)得進入(ru)熱力網管(guan)溝(gou)
當(dang)自來水(shui)、排水(shui)管(guan)(guan)道或電(dian)纜與(yu)(yu)熱力(li)網(wang)管(guan)(guan)道交叉必須穿入(ru)熱力(li)網(wang)管(guan)(guan)道時，應(ying)加(jia)套(tao)管(guan)(guan)或用厚度不小于(yu)100mm的(de)混(hun)凝土(tu)防護(hu)層與(yu)(yu)管(guan)(guan)溝隔開，同時不得妨礙(ai)熱力(li)管(guan)(guan)道的(de)檢修及地溝排水(shui)。套(tao)管(guan)(guan)應(ying)伸出(chu)管(guan)(guan)溝以外，每側不應(ying)小于(yu)1.0m．熱力(li)網(wang)管(guan)(guan)溝與(yu)(yu)燃(ran)氣管(guan)(guan)道交叉，當(dang)垂直凈(jing)距小于(yu)300mm時，燃(ran)氣管(guan)(guan)道應(ying)加(jia)套(tao)管(guan)(guan)。套(tao)管(guan)(guan)兩(liang)端應(ying)超出(chu)管(guan)(guan)溝1.0m以上(shang)。
7. 熱(re)力(li)網管(guan)道進入建筑物(wu)或穿過(guo)構筑物(wu)時，管(guan)道穿墻(qiang)處應封(feng)堵嚴密(mi)。
8. 地(di)上敷設的(de)熱力網管道(dao)同架空輸(shu)電線或電氣化(hua)鐵路(lu)交叉(cha)時，管道(dao)的(de)金屬部分應(ying)接地(di)。接地(di)電阻(zu)應(ying)不大于(yu)10Ω
9. 地下(xia)直埋(mai)敷(fu)設熱(re)力網
①. 當直埋(mai)蒸汽(qi)管(guan)道與其他地下管(guan)線交義時，直埋(mai)蒸汽(qi)管(guan)道的管(guan)路附件(jian)距交叉部位(wei)的水平凈距宜大于3m。

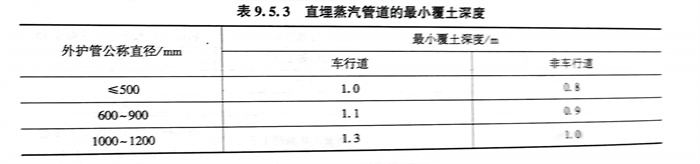

②. 直埋(mai)蒸汽管道的最(zui)小(xiao)覆土深(shen)度應(ying)符合表9.5.3的規定。當不(bu)符合要求時，應(ying)采取(qu)相(xiang)應(ying)的技術(shu)措施對管道進(jin)行(xing)保護。
③. 直埋蒸汽管道敷(fu)設方式應符合以下要求：
a. 直(zhi)埋蒸(zheng)汽管(guan)道的工作(zuo)管(guan)，應采用有補償的敷設方式；
b. 直埋蒸(zheng)汽管(guan)道敷設坡度(du)不(bu)宜小(xiao)于0.2％；
c. 當采用軸向補償(chang)器時，兩個(ge)固定支座之(zhi)間的直埋蒸(zheng)汽管道不(bu)宜有(you)折角；
d. 無補償敷(fu)設的外(wai)護管(guan)，直(zhi)管(guan)段允許斜切的最(zui)大折(zhe)角應符合國家現(xian)行標準CJJ／T104《城鎮(zhen)供熱直(zhi)埋蒸汽管(guan)道技術規程》的規定；
e. 當(dang)管道由地下轉至地上時，外護(hu)管應一同引(yin)出地面(mian)，外護(hu)管距地面(mian)的高度不宜小于0.5m，并應設防水(shui)帽和采取隔熱措施；
f. 當直埋(mai)蒸(zheng)汽管(guan)道(dao)與地溝敷(fu)設管(guan)道(dao)或井室內管(guan)道(dao)相連(lian)接時，直埋(mai)蒸(zheng)汽管(guan)道(dao)保溫(wen)層應采取防滲水措施；
g. 當(dang)地基(ji)軟硬不一致時(shi)，應對地基(ji)做過渡處理(li)；
h. 在(zai)地下水位較高的地區，應進行浮力計算(suan)。當不能保證直埋蒸汽(qi)管道穩定時，應增加埋設(she)深度或采取相(xiang)應的技(ji)術(shu)措施(shi)；
④. 直埋蒸汽(qi)管道還需考(kao)慮設置排潮管和檢(jian)查(cha)井。
10. 熱力網管(guan)道跨越水(shui)面、峽谷地(di)段時，在橋梁(liang)主管(guan)部門同意(yi)的(de)(de)條件(jian)下，可在永久(jiu)性的(de)(de)公路橋上架設(she)。
11. 熱力網管道(dao)同河流(liu)、鐵(tie)路(lu)、公路(lu)等交(jiao)(jiao)叉(cha)(cha)時應垂直交(jiao)(jiao)叉(cha)(cha)。特殊情況下，管道(dao)與鐵(tie)路(lu)或地下鐵(tie)路(lu)交(jiao)(jiao)叉(cha)(cha)不得小于(yu)60°角；管道(dao)與河流(liu)或公路(lu)交(jiao)(jiao)叉(cha)(cha)不得小于(yu)45°角。
12. 地(di)下(xia)敷設的熱(re)力(li)網管道與(yu)鐵(tie)路(lu)或不允許開(kai)挖的公路(lu)交叉(cha)，交叉(cha)段(duan)的一(yi)側(ce)留(liu)有足夠(gou)的抽(chou)管檢(jian)修(xiu)地(di)段(duan)時，可(ke)采用套管敷設。
13. 管道熱補償
熱(re)力網管道受(shou)溫度的(de)(de)變形應充分利用(yong)管道的(de)(de)轉角管段進行自然補償(chang)(chang)。采用(yong)彎管補償(chang)(chang)器或(huo)波紋管補償(chang)(chang)器時，設計應考慮安裝時的(de)(de)冷(leng)緊。冷(leng)緊系數可(ke)取0.5。
采用(yong)套管(guan)(guan)補(bu)(bu)償(chang)器(qi)時，應計(ji)算各(ge)種(zhong)安裝溫度下(xia)的補(bu)(bu)償(chang)器(qi)安裝長(chang)度，并保證管(guan)(guan)道在可能(neng)出(chu)現的最高，最低溫度下(xia)，補(bu)(bu)償(chang)器(qi)留有不小(xiao)于20mm的補(bu)(bu)償(chang)余量。
采用波紋(wen)管(guan)軸向(xiang)補償(chang)器時(shi)，管(guan)道上應(ying)安裝防(fang)止(zhi)波紋(wen)管(guan)失穩(wen)的導向(xiang)支座(zuo)。采用其他形(xing)式補償(chang)器，補償(chang)管(guan)段(duan)過(guo)長時(shi)，亦應(ying)設導向(xiang)支座(zuo)。
采(cai)(cai)用(yong)球形補(bu)償(chang)器(qi)，鉸(jiao)鏈型波(bo)紋管(guan)補(bu)償(chang)器(qi)，且補(bu)償(chang)管(guan)段(duan)較長時(shi)官采(cai)(cai)取減(jian)小管(guan)道摩擦力的措施。
直埋敷設熱水管道，經計算(suan)允(yun)許時，宜(yi)采(cai)用(yong)無補償敷設方(fang)式，并應按(an)CJJ／T81的規定執行。
14. 閥門的設置
熱力網管道干(gan)線(xian)、支干(gan)線(xian)、支線(xian)的(de)起點應安裝關斷閥門。
熱(re)(re)(re)(re)水熱(re)(re)(re)(re)力網干(gan)線應裝設分(fen)段(duan)(duan)閥(fa)(fa)門(men)。分(fen)段(duan)(duan)閥(fa)(fa)門(men)的(de)間距宜為：輸送年線2000～3000m；輸配干(gan)線1000～1500m。蒸汽熱(re)(re)(re)(re)力網可不設分(fen)段(duan)(duan)閥(fa)(fa)門(men)。多熱(re)(re)(re)(re)源供熱(re)(re)(re)(re)系統熱(re)(re)(re)(re)源間的(de)連通(tong)干(gan)線，環(huan)狀管網環(huan)線的(de)分(fen)段(duan)(duan)閥(fa)(fa)應采用雙向密封閥(fa)(fa)門(men)。
工作(zuo)壓力大于(yu)或等于(yu)1.6MPa且公稱直(zhi)徑大于(yu)或等于(yu)500mm的管道(dao)上的閘(zha)閥(fa)(fa)(fa)應設旁通(tong)閥(fa)(fa)(fa)。旁通(tong)閥(fa)(fa)(fa)的直(zhi)徑為閥(fa)(fa)(fa)門直(zhi)徑的1/10。
公稱直(zhi)徑(jing)大(da)于(yu)或等(deng)于(yu)500mm的閥門(men)，宜采用電動(dong)驅動(dong)裝置。
熱水、凝結水管道的高點(dian)應安(an)裝(zhuang)(zhuang)放氣裝(zhuang)(zhuang)置(zhi)，低點(dian)應安(an)裝(zhuang)(zhuang)放水裝(zhuang)(zhuang)置(zhi)。
蒸汽(qi)管(guan)(guan)道的(de)(de)低(di)點和垂(chui)直升高的(de)(de)管(guan)(guan)段前應設啟動(dong)疏(shu)水(shui)(shui)和經(jing)常疏(shu)水(shui)(shui)裝置。同(tong)一坡向的(de)(de)管(guan)(guan)段，順(shun)坡情(qing)況下每隔400～500m，逆坡時每隔200～300m應設啟動(dong)疏(shu)水(shui)(shui)和經(jing)常疏(shu)水(shui)(shui)裝置。
公稱直(zhi)徑大于(yu)或等(deng)于(yu)500mm的熱水熱力網(wang)干管在低點、垂直(zhi)升高(gao)管段前、分(fen)段閥門前宜設阻力小的永久性除污裝置(zhi)。
