1. 套管與檢漏管的設計

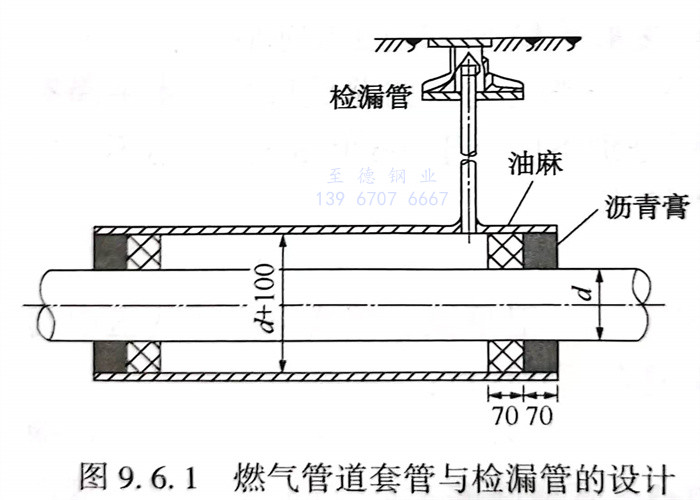

  燃氣管(guan)(guan)道(dao)與鐵路、公路、地溝及其他管(guan)(guan)道(dao)的閥井交叉，或必須通過居住建筑物(wu)和公共(gong)建筑物(wu)近旁以及埋深過淺(qian)時，均應敷設在套(tao)(tao)管(guan)(guan)內。可(ke)采用(yong)開挖施(shi)工，也可(ke)用(yong)頂管(guan)(guan)法使(shi)套(tao)(tao)管(guan)(guan)就位，套(tao)(tao)管(guan)(guan)內徑一般應比燃氣管(guan)(guan)道(dao)外徑大100mm以上。見圖(tu)9.6.1。套(tao)(tao)管(guan)(guan)常用(yong)鋼(gang)管(guan)(guan)或鋼(gang)筋混凝土管(guan)(guan)。

  檢(jian)(jian)查檢(jian)(jian)漏(lou)管(guan)(guan)(guan)(guan)內有無燃(ran)氣，即可(ke)鑒(jian)定套(tao)管(guan)(guan)(guan)(guan)內的(de)燃(ran)氣管(guan)(guan)(guan)(guan)道的(de)嚴密程度。檢(jian)(jian)漏(lou)管(guan)(guan)(guan)(guan)應按設計要(yao)求裝在套(tao)管(guan)(guan)(guan)(guan)一(yi)端或在套(tao)管(guan)(guan)(guan)(guan)兩(liang)端各裝1個，一(yi)般是(shi)根據套(tao)管(guan)(guan)(guan)(guan)長(chang)度而定。檢(jian)(jian)漏(lou)管(guan)(guan)(guan)(guan)由檢(jian)(jian)漏(lou)管(guan)(guan)(guan)(guan)、管(guan)(guan)(guan)(guan)箍絲(si)堵與防護罩組成。檢(jian)(jian)漏(lou)管(guan)(guan)(guan)(guan)常(chang)用φ50mm的(de)鍍(du)鋅鋼管(guan)(guan)(guan)(guan)，一(yi)端焊接在套管(guan)(guan)(guan)(guan)上，另一端安裝(zhuang)管(guan)(guan)(guan)(guan)箍與(yu)絲堵，要伸(shen)入安設(she)在地(di)面的保護罩(zhao)內。檢漏管(guan)(guan)(guan)(guan)與(yu)套管(guan)(guan)(guan)(guan)焊(han)接處以及(ji)檢漏本身要涂(tu)(tu)防腐涂(tu)(tu)料。保護罩(zhao)上側應與(yu)地(di)面一致(zhi)。在檢漏時(shi)，打(da)開防護罩(zhao)，擰(ning)開絲堵，然后把燃氣指示計的橡膠管(guan)(guan)(guan)(guan)插入檢漏管(guan)(guan)(guan)(guan)內即可(ke)。

2. 放(fang)散管

  當燃氣(qi)管(guan)(guan)(guan)道(dao)投入運(yun)行(xing)時，要排掉(diao)管(guan)(guan)(guan)內的(de)空氣(qi)及燃氣(qi)與空氣(qi)的(de)混合物。檢(jian)修時，要放(fang)掉(diao)管(guan)(guan)(guan)內殘留的(de)燃氣(qi)。因此(ci)，在燃氣(qi)管(guan)(guan)(guan)中應設(she)置放(fang)散管(guan)(guan)(guan)。放(fang)散管(guan)(guan)(guan)裝在最高點和每個閥門(men)之前(qian)（按燃氣(qi)流動方向）。放(fang)散管(guan)(guan)(guan)上安裝球閥，燃氣(qi)管(guan)(guan)(guan)道(dao)正常運(yun)行(xing)中必須關(guan)閉(bi)。

3. 排(pai)水器

  在輸(shu)送濕燃氣時，燃氣管道的低點應(ying)設排水(shui)(shui)器(qi)(qi)(qi)，其構造(zao)和型(xing)號隨燃氣壓力和凝水(shui)(shui)量不同(tong)而(er)不同(tong)。小容量的排水(shui)(shui)器(qi)(qi)(qi)可設在輸(shu)送經(jing)干燥(zao)處(chu)理(li)燃氣的管道上，此時排水(shui)(shui)器(qi)(qi)(qi)用(yong)來排除施工安裝時進入(ru)管道的水(shui)(shui)。排水(shui)(shui)器(qi)(qi)(qi)的排水(shui)(shui)管也可作修理(li)時吹掃(sao)管道和置換通氣之(zhi)用(yong)。

4. 絕緣法蘭

  在管道的某些位置上(shang)需要安裝絕(jue)緣法蘭，以切斷陰極(ji)保(bao)護(hu)電流，防(fang)止電流的流失及對(dui)非保(bao)護(hu)金(jin)屬構筑物的干擾。原則(ze)上(shang)絕(jue)緣法蘭應安裝在以下(xia)部位：

  ①. 管道與站、庫的連接(jie)處。

  ②. 管道與設備的分界(jie)處。

  ③. 支管與(yu)干管連接(jie)處(chu)。

  ④. 有防腐覆蓋層(ceng)管(guan)(guan)段與裸管(guan)(guan)道的連(lian)接(jie)處。

  ⑤. 管道大(da)型(xing)穿、跨(kua)越段的(de)兩(liang)端。

  ⑥. 新舊管(guan)道、不同材質管(guan)道的(de)連接處。

  ⑦. 對于雜散電流干擾段(duan)，也可采用(yong)絕緣法蘭減輕(qing)干擾。

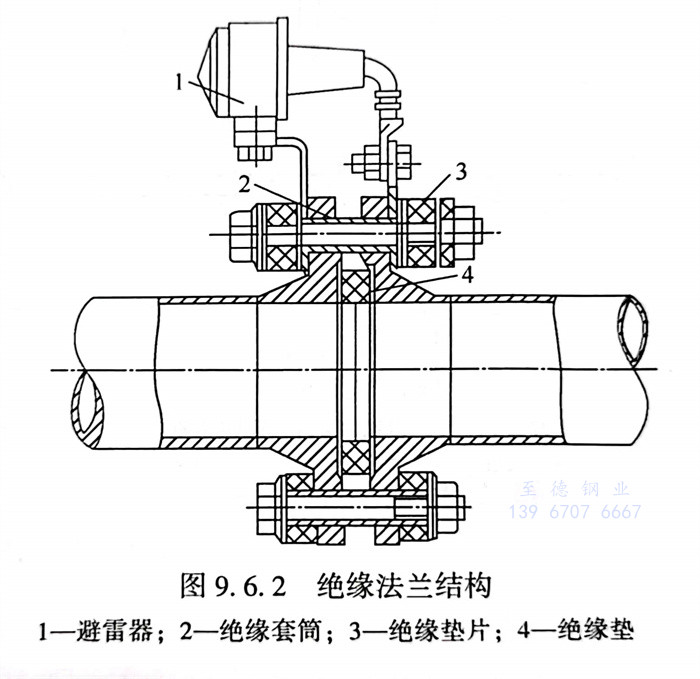

  絕緣(yuan)法蘭(lan)結構如圖9.6.2所示，在兩(liang)片(pian)法蘭(lan)盤(pan)中墊以絕緣(yuan)墊片(pian)，螺栓上套有(you)絕緣(yuan)套管，螺栓兩(liang)頭(tou)用(yong)絕緣(yuan)墊圈隔開，以保證法蘭(lan)兩(liang)側相互絕緣(yuan)。

5. 通球清管器

  燃(ran)(ran)氣(qi)(qi)管(guan)(guan)(guan)道(dao)施工中(zhong)(zhong)大(da)(da)氣(qi)(qi)環境會使(shi)鋼管(guan)(guan)(guan)內壁(bi)(bi)生(sheng)銹，并難免有一些焊渣(zha)、泥(ni)土、石塊、雜物等退落在管(guan)(guan)(guan)道(dao)內，一些雨水(shui)(shui)或地下水(shui)(shui)也(ye)會流(liu)入管(guan)(guan)(guan)內，可(ke)能引起(qi)管(guan)(guan)(guan)道(dao)內壁(bi)(bi)的(de)(de)腐(fu)蝕，增大(da)(da)管(guan)(guan)(guan)壁(bi)(bi)租糙度，大(da)(da)量水(shui)(shui)、泥(ni)土、磚(zhuan)石與腐(fu)蝕產(chan)物的(de)(de)聚積，還會局部(bu)堵塞或縮小管(guan)(guan)(guan)道(dao)的(de)(de)交通截面，為解決以上間題，進行管(guan)(guan)(guan)道(dao)內壁(bi)(bi)的(de)(de)清掃是十(shi)分必(bi)要的(de)(de)，通球掃續是管(guan)(guan)(guan)道(dao)施工和生(sheng)產(chan)管(guan)(guan)(guan)理的(de)(de)重要措(cuo)施，清管(guan)(guan)(guan)的(de)(de)基本目的(de)(de)為：保(bao)護管(guan)(guan)(guan)道(dao)，使(shi)它免遭(zao)燃(ran)(ran)氣(qi)(qi)中(zhong)(zhong)有害成分的(de)(de)腐(fu)姓，延長(chang)使(shi)用壽命(ming)，改善管(guan)(guan)(guan)槽內部(bu)的(de)(de)光潔度，減少摩阻，提高管(guan)(guan)(guan)道(dao)輸送效率(lv)，保(bao)證燃(ran)(ran)氣(qi)(qi)的(de)(de)純度。

  清(qing)管(guan)(guan)器(qi)(qi)的(de)具體型式很多，從結(jie)構特征上(shang)可區分為清(qing)管(guan)(guan)球、皮碗(wan)清(qing)管(guan)(guan)器(qi)(qi)和(he)塑料(liao)清(qing)管(guan)(guan)器(qi)(qi)3類。任(ren)何清(qing)管(guan)(guan)器(qi)(qi)都要(yao)求具有可靠的(de)通過性能（通過彎頭、三通和(he)管(guan)(guan)道(dao)變(bian)形(xing)的(de)能力），足夠的(de)機械強(qiang)度和(he)良好的(de)清(qing)管(guan)(guan)效果。

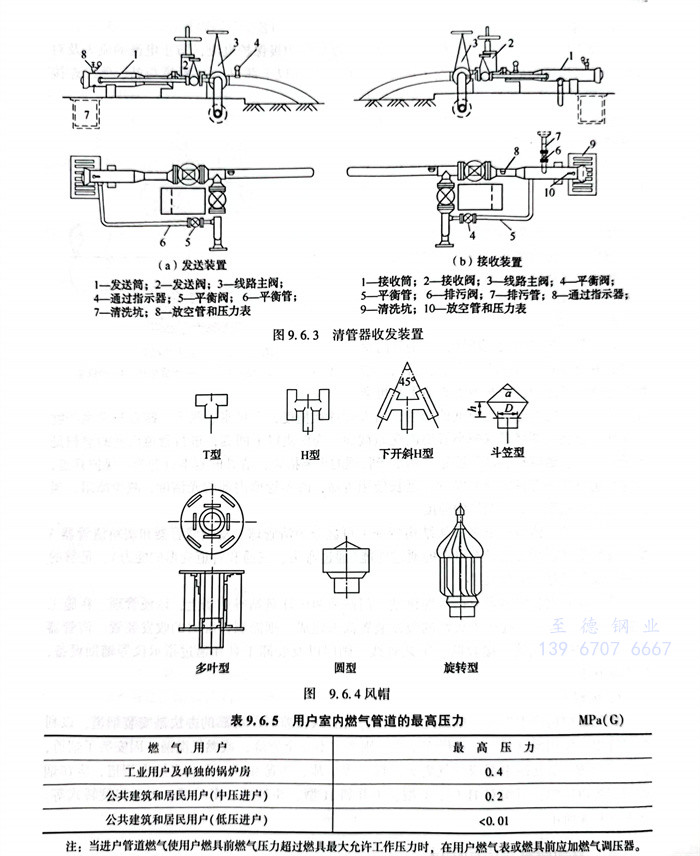

  清管(guan)(guan)器收(shou)發裝置多附設在(zai)壓縮(suo)機站(zhan)(zhan)、門(men)站(zhan)(zhan)和調壓計量站(zhan)(zhan)等(deng)(deng)站(zhan)(zhan)場上，以便管(guan)(guan)理。在(zai)施工中(zhong)需要(yao)通球(qiu)掃線時，往(wang)往(wang)永久性(xing)的收(shou)發裝置尚未建成，則(ze)需制(zhi)作臨時的收(shou)發裝置。清管(guan)(guan)器收(shou)發裝置包(bao)括(kuo)發送筒、接收(shou)筒、工藝管(guan)(guan)線、閥門(men)以及裝卸工具和通過指示(shi)儀等(deng)(deng)輔助設備，見圖9.6.3。

6. 風帽

  燃氣(qi)(qi)(qi)燃燒(shao)后產(chan)(chan)生(sheng)煙(yan)(yan)(yan)(yan)氣(qi)(qi)(qi)，排(pai)放過多(duo)，且房間通風(feng)(feng)較差時(shi)，可靠的辦法是安裝(zhuang)煙(yan)(yan)(yan)(yan)道，以利煙(yan)(yan)(yan)(yan)氣(qi)(qi)(qi)排(pai)出。使(shi)用燃具(ju)時(shi)，一(yi)旦操作(zuo)不當(dang)，則(ze)產(chan)(chan)生(sheng)不完全燃燒(shao)，或(huo)燃氣(qi)(qi)(qi)泄(xie)漏，因安裝(zhuang)了(le)煙(yan)(yan)(yan)(yan)道，就可以預防一(yi)氧化(hua)碳中(zhong)毒或(huo)燃氣(qi)(qi)(qi)著火(huo)、爆(bao)炸等(deng)事(shi)故、為避(bi)免風(feng)(feng)、雨、雪進(jin)人煙(yan)(yan)(yan)(yan)道，應在煙(yan)(yan)(yan)(yan)道頂端裝(zhuang)設風(feng)(feng)帽，風(feng)(feng)帽有H型(xing)(xing)、T型(xing)(xing)、下開斜H型(xing)(xing)、斗笠型(xing)(xing)、多(duo)葉型(xing)(xing)、圓型(xing)(xing)和(he)旋轉式等(deng)。如(ru)圖(tu)9.6.4所示。
