一、過(guo)濾器概述

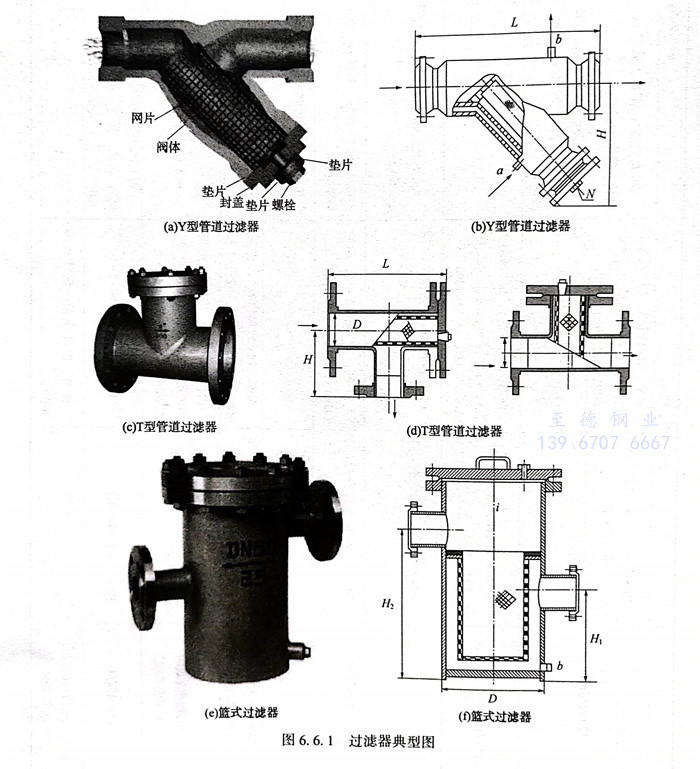

過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。典型過濾器見圖6.6.1。
二(er)、管道過(guo)濾器分類
管道(dao)過(guo)濾器(qi)比較類型(xing)常(chang)用的主(zhu)要(yao)有T型(xing)管道(dao)過(guo)濾器(qi)，Y型(xing)管道(dao)過(guo)濾器(qi)，雙聯切換過(guo)濾器(qi)，以及籃式過(guo)濾器(qi)。
1. 籃式過濾器
過濾器是(shi)除去液(ye)體(ti)中少量(liang)固體(ti)顆粒的(de)(de)小型設備，可保護設備的(de)(de)正(zheng)常(chang)工作，當(dang)流體(ti)進入有一定規(gui)格(ge)濾網(wang)的(de)(de)濾筒后，其雜質被阻擋，而(er)清潔(jie)的(de)(de)濾液(ye)則由過濾器出(chu)口(kou)排出(chu)，當(dang)需要(yao)清洗時，只(zhi)要(yao)將可拆卸的(de)(de)濾筒取出(chu)，處理后重新(xin)裝入即(ji)可，因此，使(shi)用(yong)維護極為方便。使(shi)用(yong)一段時間(jian)后打(da)開(kai)上(shang)蓋，取出(chu)像(xiang)提籃子式的(de)(de)過濾網(wang)，一經洗刷即(ji)可恢復(fu)如新(xin)。
2. T型管道過濾(lv)器
該過濾(lv)(lv)器(qi)(qi)采用優(you)質(zhi)(zhi)不銹(xiu)鋼制造，內筒為不銹(xiu)鋼薄板(ban)沖孔成形(xing)濾(lv)(lv)筒，緊配(pei)絲網結構，活節連接，拆卸(xie)清洗(xi)方便(bian)(bian)，可根據用戶實(shi)際使用情(qing)況，選用20～100目不銹(xiu)鋼絲網配(pei)套(tao)。管(guan)道過濾(lv)(lv)器(qi)(qi)是(shi)管(guan)道輸送液體過程中清除固體雜質(zhi)(zhi)的(de)設(she)備(bei)(bei)。液體流經過濾(lv)(lv)器(qi)(qi)時，其(qi)中的(de)雜質(zhi)(zhi)被濾(lv)(lv)出，可保護機(ji)泵、壓(ya)縮機(ji)、儀表和(he)其(qi)他設(she)備(bei)(bei)正常工(gong)作。當(dang)需要清洗(xi)時，只要將可拆卸(xie)的(de)濾(lv)(lv)筒取(qu)出，去(qu)除濾(lv)(lv)出的(de)雜質(zhi)(zhi)后，重新裝入即可，使用維(wei)護極(ji)為方便(bian)(bian)。該設(she)備(bei)(bei)具有占地(di)少(shao)、水(shui)(shui)(shui)頭損失小、不加藥劑、操(cao)作簡(jian)單、使用壽(shou)命長、維(wei)護修理(li)方便(bian)(bian)等優(you)點，可廣(guang)泛(fan)運用于各(ge)種敞開式(shi)、封閉式(shi)冷熱水(shui)(shui)(shui)系統，是(shi)避免系統堵塞和(he)減輕水(shui)(shui)(shui)泵磨(mo)損，保證系統正常運行的(de)理(li)想設(she)備(bei)(bei)。
3. Y型管道過濾器
Y型過濾器是(shi)使用水(shui)力控制(zhi)閥及精密的(de)易堵(du)塞的(de)機械產品所(suo)必須(xu)具備(bei)的(de)過濾設備(bei)，是(shi)輸送介(jie)質的(de)管道(dao)系列不可缺少的(de)一種(zhong)裝置。通(tong)常安裝于水(shui)力控制(zhi)閥、減壓閥、泄壓閥、定(ding)水(shui)位(wei)閥等設備(bei)的(de)進口端，用來消除介(jie)質中(zhong)的(de)雜質，防止顆粒性雜質進入通(tong)道(dao)，造成墻塞，以保護(hu)設備(bei)管道(dao)上的(de)配件免(mian)受磨損和堵(du)塞。
4. 錐型管(guan)道過濾器
錐形過(guo)(guo)濾(lv)器(qi)(qi)又稱臨時過(guo)(guo)濾(lv)器(qi)(qi)，其外形為椎體，屬(shu)于(yu)管道粗(cu)過(guo)(guo)濾(lv)系列，形式簡單。
三(san)、管道過(guo)濾器一(yi)般(ban)要求
（1）液體物料泵前的(de)入口管道上(shang)應設過濾器。
（2）過(guo)濾器的設(she)(she)計(ji)(ji)(ji)壓力不應(ying)低于管(guan)道系統的設(she)(she)計(ji)(ji)(ji)壓力，過(guo)濾器的設(she)(she)計(ji)(ji)(ji)溫度(du)應(ying)與所連接管(guan)道系統的設(she)(she)計(ji)(ji)(ji)溫度(du)一(yi)致。
（3）濾筒宜(yi)采用不銹鋼材(cai)(cai)料(liao)制作(zuo)，當液體物(wu)料(liao)或工藝過(guo)(guo)程對濾筒材(cai)(cai)料(liao)有(you)特(te)殊要(yao)求(qiu)時，可(ke)選用其他材(cai)(cai)料(liao)。過(guo)(guo)濾器的(de)殼體材(cai)(cai)料(liao)應(ying)滿(man)足輸送介質的(de)性(xing)質及管道操作(zuo)條件的(de)要(yao)求(qiu)。
（4）過(guo)濾器接(jie)(jie)(jie)口(kou)端(duan)面為法蘭連(lian)接(jie)(jie)(jie)時，其公稱(cheng)壓(ya)力(li)、密封面型式與(yu)所(suo)連(lian)接(jie)(jie)(jie)管道法蘭一致；接(jie)(jie)(jie)口(kou)端(duan)面為焊接(jie)(jie)(jie)和(he)螺紋連(lian)接(jie)(jie)(jie)時，其尺寸應(ying)與(yu)所(suo)連(lian)接(jie)(jie)(jie)管道一致，材質與(yu)管道相匹(pi)配(pei)。
（5）濾網(wang)規格及(ji)其技術要求(qiu)應符合GB／T 5330《工業(ye)用金屬(shu)編織方孔(kong)篩網(wang)》的規定(ding)。
四、管(guan)道過濾器的選用
（1）按(an)安裝、操作、檢(jian)修要(yao)求選用(yong)過濾(lv)器：
①. 安裝空間受限時宜選用Y型(xing)或T型(xing)過濾器；
②. 介質(zhi)流向有90°變化(hua)處宜(yi)選用折流式(shi)T型過濾(lv)器；
③. 需(xu)經(jing)常清洗或更(geng)換(huan)濾(lv)(lv)筒的過濾(lv)(lv)器(qi)宜選(xuan)用快(kuai)開籃式過濾(lv)(lv)器(qi)；
④. 正常工況下(xia)不能拆卸且需經常吹(chui)掃(sao)時(shi)，應選(xuan)用具有反沖洗功能的過濾器；
⑤. 臨時使(shi)用的(de)過濾器宜(yi)選用錐(zhui)型過濾器；
⑥. 拆卸(xie)法(fa)蘭(lan)或(huo)封(feng)頭重量(liang)大(da)(da)于15kg時，宜選用(yong)帶有鉸鏈的過濾(lv)器；拆卸(xie)法(fa)蘭(lan)或(huo)封(feng)頭重量(liang)大(da)(da)于50kg時，宜選用(yong)帶有吊柱的過濾(lv)器。
（2）按(an)介(jie)(jie)質(zhi)性質(zhi)選(xuan)用(yong)過濾器(qi)：輸送操作(zuo)溫(wen)度(du)下黏度(du)高于20m㎡／s介(jie)(jie)質(zhi)時(shi)，宜(yi)(yi)選(xuan)用(yong)籃(lan)式過濾器(qi)；輸送職業性接(jie)觸危害程(cheng)度(du)I級、II級介(jie)(jie)質(zhi)時(shi)，宜(yi)(yi)選(xuan)用(yong)接(jie)口(kou)端面為(wei)(wei)焊接(jie)的過濾器(qi)；輸送操作(zuo)溫(wen)度(du)低于等于-45℃的介(jie)(jie)質(zhi)時(shi)，宜(yi)(yi)選(xuan)用(yong)接(jie)口(kou)端面為(wei)(wei)焊接(jie)的過濾器(qi)。
（3）按泵的類(lei)型選(xuan)用過濾器(qi)：螺桿泵宜選(xuan)用籃式過濾器(qi)；磁力泵應選(xuan)用磁性復合過濾器(qi)。
（4）管道(dao)公稱(cheng)(cheng)直(zhi)徑≤100mm時(shi)(shi)(shi)，宜(yi)選(xuan)用(yong)Y型過(guo)濾器，公稱(cheng)(cheng)直(zhi)徑＞100mm、≤350mm時(shi)(shi)(shi)，宜(yi)選(xuan)用(yong)T型過(guo)濾器；管道(dao)公稱(cheng)(cheng)直(zhi)徑≥400mm時(shi)(shi)(shi)，宜(yi)選(xuan)用(yong)籃式過(guo)濾器。
（5）錐型過濾器的(de)倍(bei)數(shu)宜(yi)為1.5～2倍(bei)，Y型、T型過濾器的(de)倍(bei)數(shu)宜(yi)為2～3倍(bei)；籃式過濾器的(de)倍(bei)數(shu)宜(yi)為3～10倍(bei)。
（6）過濾(lv)器濾(lv)網目(mu)數的選(xuan)擇：過濾(lv)器濾(lv)網的目(mu)數不宜大于80目(mu)；輸(shu)送操作(zuo)溫度(du)下黏度(du)大于20m㎡／s的介(jie)質時，宜選(xuan)用10～40目(mu)；輸(shu)送潤滑油(you)類(lei)油(you)品時，宜選(xuan)用40目(mu)；當(dang)泵對過濾(lv)精度(du)有(you)特殊要求(qiu)時，應按泵的要求(qiu)進行(xing)選(xuan)用。
五(wu)、管道過(guo)濾器(qi)的工程應(ying)用
某DN150工(gong)藝物料管道，壓力等(deng)級(ji)Class150，選用(yong)(yong)T型過濾器(qi)，端部選用(yong)(yong)法蘭(lan)連接，過濾器(qi)殼(ke)體采用(yong)(yong)316L，內(nei)件選用(yong)(yong)18-8不銹鋼濾網，濾網規格(ge)需根據實際情況選擇。
六、過濾(lv)器有關標準規(gui)范
GB/T 14295《空氣過濾器》
GB/T 14382《管道用三通過濾器》
GB/T 17486《液壓過濾器》
HG/T 21637《化工管道過濾器》
JB/T 7538《管道用籃式過濾器》
SH/T 3411《石油化工泵用過濾器選用》
SY/T 0523《油田水處理過濾器》
JB/T 7374《氣動空氣過濾器》
HG/T 20570.22《管道過濾器》
JB/T 10410《業用水自動反沖洗過濾器》
