①. 換熱器用不(bu)銹鋼管道布置應注意冷熱物流的流向，一般冷流自下而上，熱流由上而下。

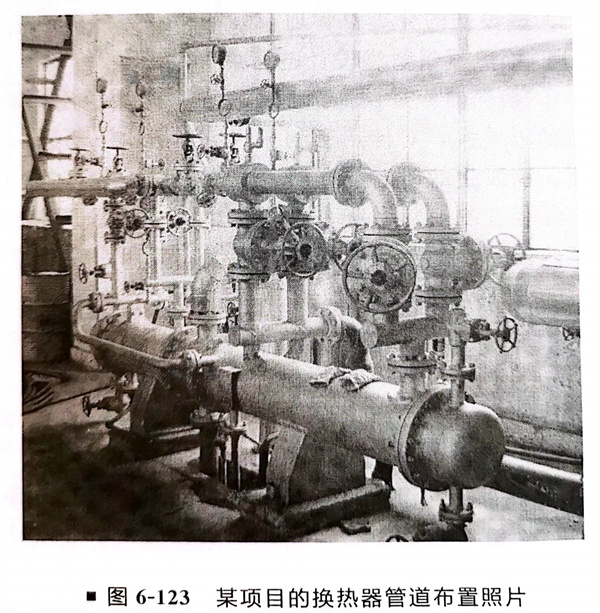

②. 不銹鋼管道布置應方便操作，并不妨礙設備的檢修（圖6-122、圖6-123）。
a. 不銹鋼管(guan)(guan)道布置不影響設備的抽芯（管(guan)(guan)束(shu)和內(nei)管(guan)(guan)）。

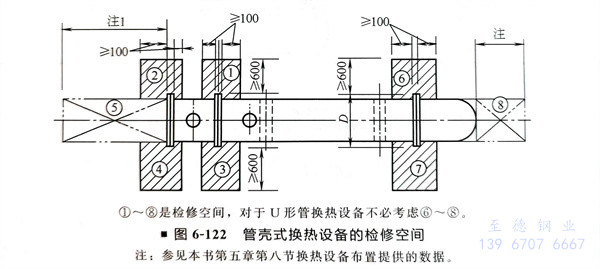

b. 不銹鋼管道和閥(fa)門的布置，不應妨礙設備的法蘭和閥門自身法蘭的拆卸或安裝。在圖6-122所示范圍內不宜布置管道或閥門。
③. 不銹鋼換(huan)熱(re)器的基礎標高，應(ying)滿足(zu)其(qi)下部(bu)排液(ye)管距(ju)地面或平臺面不小于150mm。
④. 不銹鋼換熱器(qi)的(de)管道，盡(jin)量(liang)(liang)減(jian)少(shao)高點(dian)和低(di)點(dian)，避免中途出(chu)現“氣袋”或(huo)“液袋”，并設(she)高點(dian)放(fang)空，低(di)點(dian)放(fang)凈；在(zai)換熱設(she)備區域(yu)內(nei)應盡(jin)量(liang)(liang)避免管道交(jiao)叉和繞行；盡(jin)量(liang)(liang)減(jian)少(shao)管道架空的(de)層數(shu)，一般為2～3層。
⑤. 兩(liang)臺(tai)或兩(liang)臺(tai)以(yi)上(shang)并聯的換熱設備(bei)入(ru)口(kou)管道應對稱布(bu)置，對氣(qi)液兩(liang)相(xiang)流換熱設備(bei)則必須對稱布(bu)置，才能達(da)到良好的傳熱效果。
⑥. 不銹鋼換熱器的進(jin)出口管(guan)道(dao)上測量(liang)儀表(biao)，應靠近(jin)操(cao)作通(tong)道(dao)及易于觀測和檢修(xiu)的地(di)方安裝。
⑦. 與(yu)換熱器相接的易(yi)凝(ning)介(jie)質(zhi)的管道或含有固體(ti)顆粒的管道副線，其切斷閥應設在(zai)水平管道上，并應防止形成死角(jiao)積液(ye)。

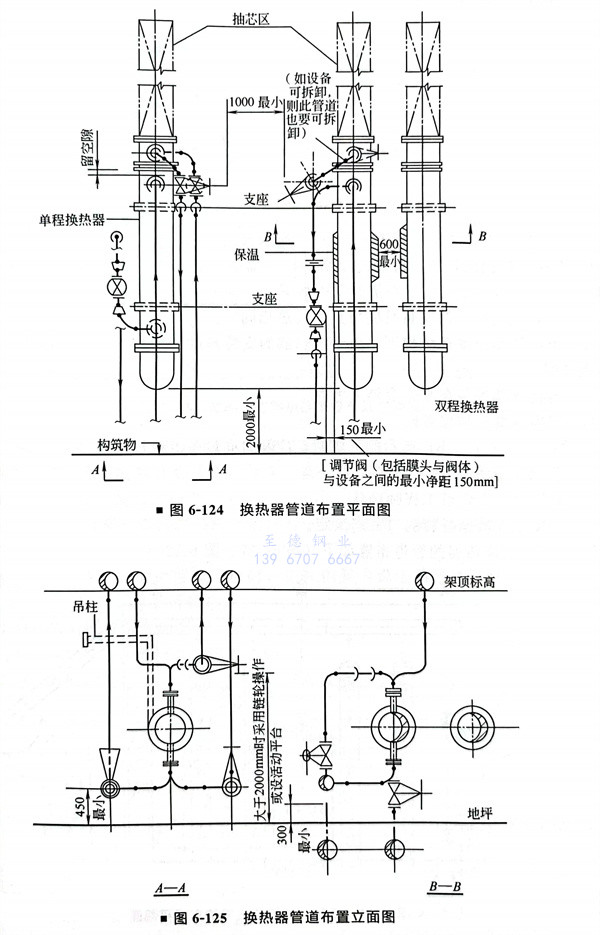

⑧. 在寒冷地區，室外的換熱器的上水管道與(yu)下水管道應設置(zhi)排液(ye)閥和(he)防(fang)凍連通管。不銹鋼換熱器管道布置(zhi)如圖(tu)6-124、圖(tu)6-125所示。
⑨. 成(cheng)組(zu)(zu)布(bu)(bu)置(zhi)的換(huan)熱(re)(re)器區域(yu)內(nei)，可在地面或平臺面上(shang)敷設管道(dao)，但不應妨礙通行(xing)和操作；調節閥組(zu)(zu)宜平行(xing)于設備布(bu)(bu)置(zhi)；成(cheng)組(zu)(zu)布(bu)(bu)置(zhi)的換(huan)熱(re)(re)器之間管道(dao)布(bu)(bu)置(zhi)的凈距(ju)應大于或等于650mm；大于2000mm時(shi)采用鏈輪操作并聯多組(zu)(zu)換(huan)熱(re)(re)設備的進出口管道(dao)應對稱布(bu)(bu)置(zhi)。

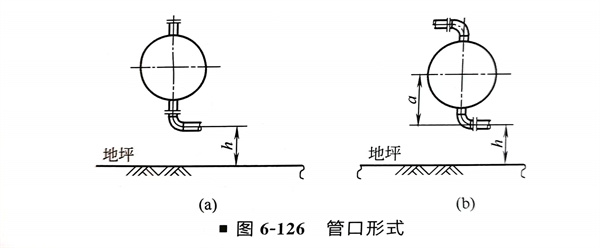

⑩. 可根(gen)據管道布置的要求來確定管口的形式。管口可以水平(ping)、垂直或(huo)任意角度，也可在管口法蘭前用彎頭代替直管（圖6-126）。
a. 一般情況下，通常采用圖6-126（a）所示形式。
b. 當管道口徑比較大(da)，可能需要增加換熱器的安裝(zhuang)高度。當對(dui)安裝(zhuang)高度有(you)限制時(shi)，采用圖6-126（b）所示形式。這種情況發生如下(xia)。
i. 當希望換熱器的安裝高(gao)度與其他(ta)換熱相同時。
ii. 當換(huan)熱(re)器放置在結(jie)構(gou)下，由于換(huan)熱(re)器的安裝高度(du)的增加(jia)，可能引起(qi)不必要的結(jie)構(gou)高度(du)的增加(jia)時。
iii. 當換(huan)熱(re)器安裝在水平容器上(shang)方時。
iv. 當換熱(re)器疊加放(fang)置時(shi)。
c. 當(dang)采用圖6-126（b）所示的形式時(shi)，應及時(shi)向設(she)備(bei)專(zhuan)業提(ti)出條件。這些活動應在管(guan)道(dao)走向研究階(jie)段完(wan)成。
i. a尺(chi)寸應由管道工程師確(que)認(ren)。
ii. h尺寸應根(gen)據排放的口徑來決定(ding)。

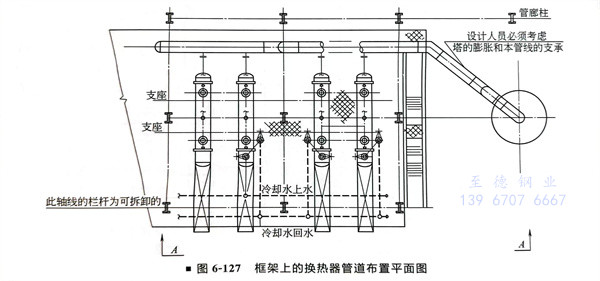

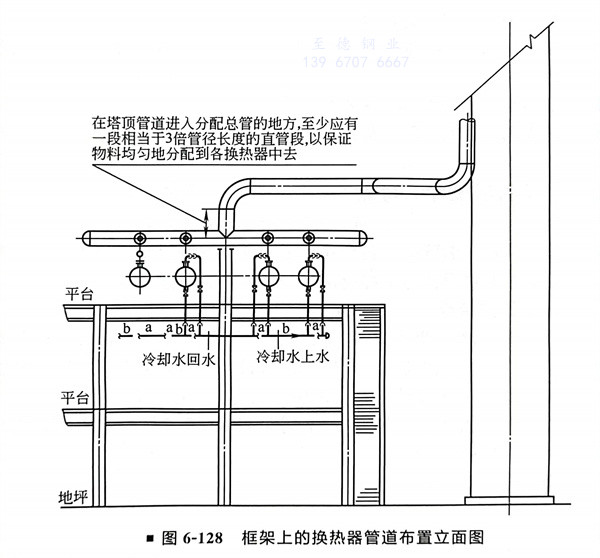

?. 在框架上不銹(xiu)鋼換(huan)熱器的(de)管道布置如下（圖6-127、圖6-128）。
a. 對于多臺并(bing)聯的換熱器(qi)，為了使流量分配均勻，管道宜對稱布置(zhi)。但支管有流量調節裝置(zhi)時除外。
b. 多(duo)臺換熱器公用的蒸汽或(huo)冷(leng)卻水的總管(guan)宜布置在平(ping)臺下面(mian)。
c. 在塔頂管(guan)(guan)道進(jin)入分配總管(guan)(guan)的(de)地方(fang)，至少(shao)應有一段(duan)相(xiang)當于3倍管(guan)(guan)徑長度的(de)直管(guan)(guan)段(duan)，以保證(zheng)物料(liao)均勻(yun)地分配到各換熱器中去。
d. 不銹(xiu)鋼換熱(re)器(qi)氣(qi)體出口(kou)至分(fen)離器(qi)之間的管道應有一(yi)定的坡度，坡向分(fen)離器(qi)可確保管內(nei)及換熱(re)器(qi)內(nei)不積液(ye)。
e. 當不銹鋼換(huan)熱器(qi)布置(zhi)在框架(jia)的中層或底層時，應在框架(jia)內設(she)置(zhi)吊車梁。保證足夠的吊裝高(gao)度或有可拖動(dong)措(cuo)施，且吊車可靠近(jin)該框架(jia)。
?. 立式換熱器的(de)管(guan)道布置如下(xia)：

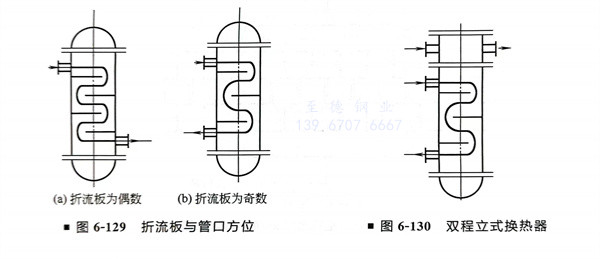

a. 不銹鋼管口方位應(ying)與折(zhe)流板相(xiang)符合(he)（圖(tu)6-129）。
b. 雙程時，殼程和管程的(de)進入(ru)管口應在一方向（圖(tu)6-130）。
c. 與管箱連接的管道(dao)應有可拆卸段。
d. 對于大口徑固(gu)定不銹鋼管板式換熱器，應考慮其上下封(feng)頭（管箱）拆卸所需(xu)空間和吊裝設施(shi)操作空間。
e. 不得占用換(huan)熱器(qi)上(shang)方的預留抽芯和吊裝(zhuang)空間。
f. 應考慮設備管程(cheng)和殼(ke)程(cheng)的(de)排(pai)氣、排(pai)液，防(fang)止內部積(ji)液，影(ying)響換(huan)熱(re)效果(guo)。
