浙江至德(de)鋼業有限公司(si)本次與您討(tao)論(lun)的(de)(de)地下(xia)管(guan)，不包括無(wu)壓力(li)的(de)(de)下(xia)水管(guan)及暖通(tong)的(de)(de)管(guan)道。
一、允(yun)許直(zhi)接埋地(di)的管道(dao)
①. 輸送無腐(fu)蝕性、無毒和(he)無爆(bao)炸危險的(de)液體、氣體管(guan)道，由(you)于某(mou)種原因無法(fa)在(zai)地上(shang)敷(fu)設時。
②. 與地下儲罐或地下泵房有關的(de)工(gong)藝介質管道。
③. 冷卻水及(ji)消防或(huo)泡沫消防管(guan)道。
④. 操作溫度小于150℃的熱(re)力管道。
上述(shu)管(guan)道還應滿足：無需(xu)經(jing)常檢驗，凝(ning)液可自動排出及(ji)停車(che)時管(guan)道介質(zhi)不會發生凝(ning)固及(ji)堵(du)塞。
二、建筑(zhu)物內和(he)露天裝置(zhi)區埋地管道設計的一般要(yao)求
1. 建筑(zhu)物內的埋(mai)地管(guan)道
①. 管道(dao)與建筑物墻、柱邊凈距不小于1m，并要(yao)躲開(kai)基礎，管道(dao)標(biao)高低于基礎時，管道(dao)與基礎外邊緣的凈距應不小于兩者(zhe)標(biao)高差(cha)及管道(dao)挖(wa)溝底寬一半之和。
②. 管道穿過承重墻或建(jian)筑物(wu)基礎時應(ying)預留洞，且管頂上(shang)部凈空(kong)不(bu)得小于建(jian)筑物(wu)的沉降量，一般凈空(kong)為0.15m。
③. 管道在地梁下穿過時，管頂上部凈空不得小于0.15m。
④. 兩管(guan)道間的最小凈距：平行時應(ying)為0.5m，交叉時應(ying)為0.15m。
⑤. 管道穿過(guo)地下室外墻或地下構筑物墻壁時應預(yu)埋防水套管。
⑥. 管道不(bu)得布置(zhi)在可能受(shou)重物壓壞(huai)的地方。
⑦. 管道不得穿過設備(bei)。
⑧. 管頂(ding)最(zui)小(xiao)埋(mai)設深度(du)：素土地坪不小(xiao)于(yu)0.6m；水泥(ni)地面不小(xiao)于(yu)0.4m。
⑨. 埋地管道(dao)不宜采用(yong)可能泄漏的連(lian)(lian)接(jie)結構，如(ru)法蘭或螺栓連(lian)(lian)接(jie)等(deng)，管材不宜采用(yong)易碎材料。
⑩. 埋地(di)(di)管道與地(di)(di)面上管道分界(jie)點一般(ban)在(zai)地(di)(di)面以上0.5m處(chu)（有的工程(cheng)項目統一規定為地(di)(di)面以上0.3m處(chu)）。
?. 建(jian)筑物內的(de)地(di)下管道應盡量采用管溝敷設(she)的(de)方式(shi)。
?. 易燃易爆介質管道(dao)在裝置(zhi)外，如為埋地(di)敷設(she)，則進入裝置(zhi)區界附近(jin)應轉為地(di)上管道(dao)。
2. 露天裝置區埋地管道
①. 滿足埋地管(guan)道(dao)之間、管(guan)道(dao)與構筑物之間以及管(guan)道(dao)與鐵路之間平行(xing)與交叉的凈距規定。
②. 埋地管(guan)道的套(tao)(tao)管(guan)應伸出道路(lu)或管(guan)溝(gou)外緣(yuan)兩(liang)側不(bu)小于1.0m，伸出鐵(tie)路(lu)兩(liang)側不(bu)小于3.0m。以(yi)上套(tao)(tao)管(guan)內不(bu)允許(xu)有法(fa)蘭(lan)、螺紋等(deng)連接件(jian)，管(guan)道焊縫需要(yao)探傷(shang)。
③. 管道高點設排(pai)氣、低點設排(pai)凈，并設閥門井。
④. 鑄鐵(tie)管(guan)或非金屬(shu)管(guan)道穿過(guo)車輛(liang)通過(guo)的(de)通道時，需預埋套管(guan)。
三、GB50316《工業金屬管道(dao)設(she)計(ji)規范》對(dui)埋(mai)地(di)管道(dao)設(she)計(ji)的要求(qiu)
①. 埋(mai)地敷設的管道應妥善解決防凍(dong)、防凝結、吹掃、排(pai)(pai)液、防外腐蝕(shi)及承受外荷載等問題。埋(mai)地管道如有閥門(men)(men)應設閥井(jing)(jing)。大型閥井(jing)(jing)應考慮操作和檢修人員能下到井(jing)(jing)內作業；小型閥井(jing)(jing)可(ke)只考慮人員在井(jing)(jing)外操作閥門(men)(men)的可(ke)能性（手操作或采用閥門(men)(men)伸長桿）。閥井(jing)(jing)應設排(pai)(pai)水點。
②. 輸送可燃氣體(ti)(ti)、可燃液(ye)體(ti)(ti)的埋地管道不(bu)宜穿越電纜溝，如(ru)不(bu)可避免(mian)時應設套管。當管道介質溫度超(chao)過(guo)60℃時，在套管內應充填(tian)隔熱(re)材料，使套管外(wai)壁(bi)溫度不(bu)超(chao)過(guo)60℃。套管長度伸出電纜溝外(wai)壁(bi)不(bu)小(xiao)于(yu)0.5m。
③. 管道(dao)與管道(dao)及電纜間的最小水(shui)平(ping)(ping)間距應符合現行國家標準(zhun)GB 50187《工業企業總平(ping)(ping)面設(she)計規(gui)范》的規(gui)定(ding)。
④. 從道路(lu)下(xia)面穿越(yue)的管(guan)道，其(qi)頂(ding)(ding)部至路(lu)面不(bu)(bu)宜小(xiao)于(yu)0.7m（SH/T 3012規(gui)定(ding)裝置內(nei)埋地管(guan)道的管(guan)頂(ding)(ding)距一般混凝土地表面不(bu)(bu)應小(xiao)于(yu)0.3m；通過機械車輛(liang)的通道下(xia)不(bu)(bu)小(xiao)于(yu)0.75m或采用套(tao)管(guan)保護）。從鐵路(lu)下(xia)面穿越(yue)的管(guan)道應設套(tao)管(guan)，套(tao)管(guan)頂(ding)(ding)至鐵軌底的距離不(bu)(bu)應小(xiao)于(yu)1.2m。
⑤. 管道(dao)與電纜(lan)間交(jiao)叉凈距不應(ying)小于0.5m。電纜(lan)宜(yi)敷設在熱管道(dao)下面(mian)，腐(fu)蝕性流體管道(dao)上面(mian)。
⑥. B類流體(ti)（按GB50316）、氧(yang)氣和熱力管道與其他管道的交叉凈(jing)距不(bu)應(ying)小(xiao)于(yu)0.25m；C類及D類流體(ti)管道間的交叉凈(jing)距不(bu)宜小(xiao)于(yu)0.15m。
⑦. 管道埋(mai)深(shen)應在冰凍線(xian)以下。當(dang)無法實現時，應有可靠(kao)的防凍保(bao)護措施。
⑧. 設有補償器、閥(fa)門及其(qi)他需維(wei)修的管道(dao)組(zu)成件(jian)，應將其(qi)布置在符(fu)合安全要求(qiu)的井室(shi)中，井內(nei)應有寬度大(da)于或等(deng)于0.5m的維(wei)修空間。
⑨. 有加熱保護的（如伴熱）管道不應直接埋地，可設(she)在管溝(gou)內。
⑩. 挖(wa)土共(gong)溝(gou)敷設管道的要求應符合現行國(guo)家標準(zhun)GB50187《工業企業總平面設計(ji)規范》的規定(ding)。
?. 帶有(you)隔熱層及外(wai)(wai)護套的埋(mai)地(di)管道(dao)，布置時應(ying)有(you)足夠柔性，并在外(wai)(wai)套內有(you)內管熱脹的余地(di)。無補償直(zhi)埋(mai)方法，可用于(yu)溫度小于(yu)或等于(yu)120℃的D類流(liu)體的管道(dao)，并應(ying)按國家現(xian)行直(zhi)埋(mai)供熱管道(dao)標準的規定(ding)進行設計與施工。
四、大型(xing)管(guan)溝內管(guan)道布(bu)置
1. 管溝內管道布(bu)置必須符(fu)合的條件
①. 輸送介(jie)質無腐(fu)蝕、無毒以及非易燃易爆管道。
②. 不(bu)宜(yi)埋地、又不(bu)宜(yi)架空布置(zhi)的管道。
③. 正(zheng)常地下水(shui)位低于溝(gou)底。
④. 防止重組分氣體及有害氣體在溝(gou)內聚集，必(bi)要時在溝(gou)內填砂。
2. 管(guan)溝(gou)的設計(ji)
①. 管(guan)溝(gou)坡度：各種管(guan)溝(gou)溝(gou)底應(ying)(ying)有不小于0.002的(de)縱(zong)向坡度，管(guan)溝(gou)截面底部應(ying)(ying)有0.05的(de)坡度。管(guan)溝(gou)最低處應(ying)(ying)設下水(shui)箅子(zi)和集水(shui)坑，以便將管(guan)道偶然泄漏或溝(gou)壁滲水(shui)排除。
②. 管溝溝蓋板應做成0.02的橫(heng)向雙落水坡(po)度，當溝寬小(xiao)于(yu)1.0m時可做成單(dan)坡(po)，以便地面(mian)滲(shen)水排至溝外。
③. 管溝埋深：蓋板至設計地面的覆土深不小于(yu)0.3m，車(che)行道路不小于(yu)0.5m。
④. 若管溝(gou)低于(yu)地下水位時，管溝(gou)應采取全防水結構。
⑤. 檢查井(jing)的(de)設置場(chang)合：對(dui)裝(zhuang)有閥門(men)或(huo)需要經常(chang)檢修的(de)管件；直(zhi)線部分相隔(ge)100～150m（最(zui)大(da)不超過200m）；管溝縱向坡度最(zui)低點處。
⑥. 管(guan)溝內考慮自(zi)然(ran)通風，必(bi)要時(shi)(shi)通行(xing)管(guan)溝采用臨(lin)時(shi)(shi)機(ji)械通風。
3. 管溝中管道閥門(men)設置
①. 管溝中管道排列(lie)要便于安(an)裝維修。

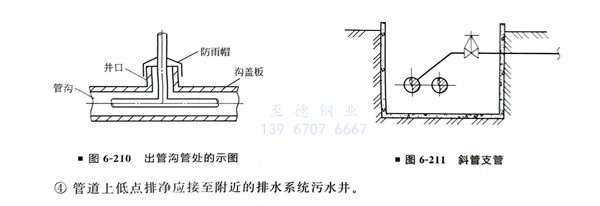

②. 管溝中管道穿出溝蓋板與地上管道相接，需加垂直方(fang)向套管或(huo)搗制(zhi)豎井至地面上0.5m，蓋板處需密封(feng)，頂部需加防(fang)雨帽（圖6-210）。
③. 檢查井的(de)人孔(kong)應(ying)(ying)布置在井的(de)邊緣四角位置。閥門宜(yi)立裝(zhuang)、手(shou)輪朝上(shang)。管(guan)道布置應(ying)(ying)緊湊，如支管(guan)以(yi)45°與(yu)主管(guan)相(xiang)接，閥門設在水(shui)平(ping)管(guan)上(shang)（圖6-211）。
④. 管道上(shang)低點排凈應(ying)接至附近(jin)的(de)排水(shui)系(xi)統污水(shui)井(jing)。
五、GB50316《工業金(jin)屬管道設(she)計規范》對(dui)溝內管道設(she)計的要(yao)求
①. 可通行管溝的管道布置應符合以下規定(ding)。
a. 在無(wu)可(ke)靠的通(tong)風條件及無(wu)安全措施時，不得在通(tong)行管溝內布置(zhi)窒息(xi)性及B類流體的管道。
b. 溝(gou)內過(guo)道(dao)凈寬不宜小(xiao)于0.7m，凈高不宜小(xiao)于1.8m。
c. 對于長的管溝應設(she)安(an)全入口，每隔100m應設(she)有(you)人孔及直梯，必要時(shi)設(she)安(an)裝孔。
②. 不可通行管溝的管道(dao)布置應(ying)符合下(xia)列規定。
a. 當溝(gou)內布置經常操作的(de)(de)(de)閥(fa)門(men)時(shi)，閥(fa)門(men)應布置在不(bu)影響通行的(de)(de)(de)地方，必要時(shi)可增設閥(fa)門(men)伸長桿(gan)，將手輪引伸至靠近活(huo)動溝(gou)蓋背(bei)面的(de)(de)(de)高度處。
b. B類流體（按GB50316）的管(guan)道不(bu)宜設(she)在(zai)密(mi)閉的溝內。在(zai)明溝中不(bu)宜敷設(she)密(mi)度比環境空氣大的B類氣體管(guan)道。當不(bu)可避免時，應(ying)在(zai)溝內填滿細砂，并(bing)應(ying)定期(qi)檢(jian)查(cha)管(guan)道使用情況。
六、室外(wai)地下管道與鐵路(lu)道路(lu)及建(jian)筑物間的(de)距離(li)

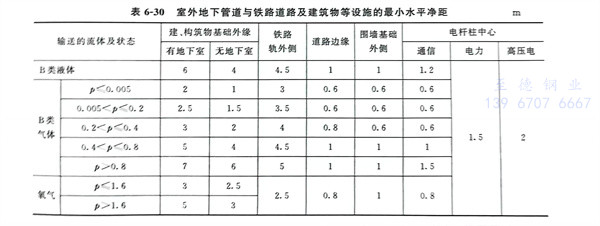

室外地下管(guan)道(dao)與鐵路(lu)道(dao)路(lu)及建筑物(wu)等設施的最小(xiao)水平凈距見(jian)表(biao)6-30。
七、地下管(guan)道布(bu)置設計工程實例

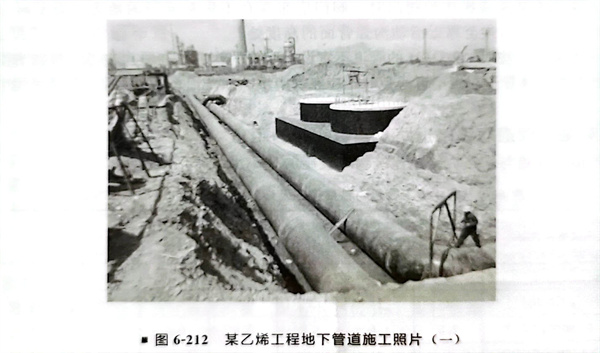

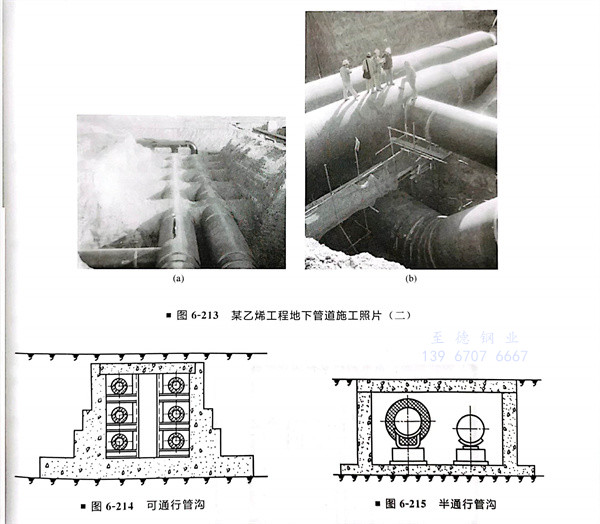

某(mou)乙烯(xi)工程地下管道施工照片（圖6-212、圖6-213）
管(guan)(guan)溝(gou)(gou)中敷設(she)(she)(she)管(guan)(guan)道，當管(guan)(guan)道不宜于埋(mai)地或沿地面(mian)敷設(she)(she)(she)，又不可能架空敷設(she)(she)(she)時，可敷設(she)(she)(she)在管(guan)(guan)溝(gou)(gou)中。管(guan)(guan)溝(gou)(gou)的形式(shi)一般有如下三種：可通(tong)行(xing)管(guan)(guan)溝(gou)(gou)（圖6-214）、半(ban)通(tong)行(xing)管(guan)(guan)溝(gou)(gou)（圖6-215）、不通(tong)行(xing)管(guan)(guan)溝(gou)(gou)。
半(ban)通行管溝的凈(jing)高一般(ban)小(xiao)(xiao)于1.6m，通道寬(kuan)度一般(ban)采用0.6m左右。如果采用橫貫管溝斷面的支架時(shi)，其下面的凈(jing)高應不小(xiao)(xiao)于1m。
不(bu)(bu)通行管(guan)(guan)溝容積小，最小高度為0.45m，管(guan)(guan)子外表距(ju)溝底、溝頂和側墻的凈距(ju)及相(xiang)鄰兩根管(guan)(guan)道(dao)凈距(ju)不(bu)(bu)應小于0.15m；管(guan)(guan)道(dao)只能(neng)布置(zhi)(zhi)成(cheng)單層(ceng)，不(bu)(bu)能(neng)雙層(ceng)或多層(ceng)布置(zhi)(zhi)，以(yi)便安(an)裝及檢修。
在管溝(gou)(gou)中敷設管道時，如同一地溝(gou)(gou)內有幾層(ceng)管道，敷設應(ying)從最(zui)下面一層(ceng)開始，最(zui)好(hao)在下層(ceng)的(de)(de)管道安(an)裝、試壓、保溫等全(quan)部完成后(hou)，再(zai)進行上層(ceng)管道的(de)(de)安(an)裝。
用管溝敷設(she)管道的優(you)點是：管道隱蔽，不(bu)占用空(kong)間位置；檢修方便（與埋(mai)地敷設(she)比較）；距離短，節(jie)省材料。缺點是：管溝修建費用較高，投資較大(da)；管道安(an)裝(zhuang)、檢修不(bu)如架空(kong)敷設(she)方便；一般不(bu)適(shi)宜于敷設(she)輸送(song)有腐蝕性及(ji)有爆炸性危險介質(zhi)的管道。
