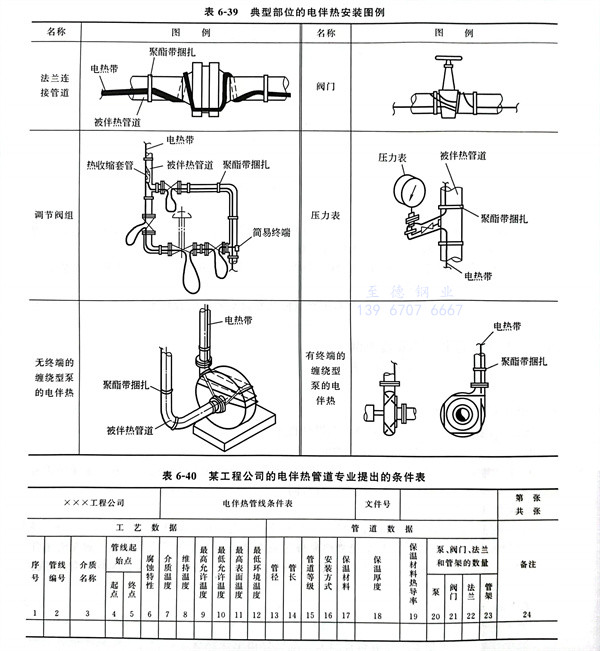

典型部(bu)位的電伴熱(re)安裝圖例見表(biao)6-39。

某工程(cheng)公司的電伴熱設(she)計(ji)程(cheng)序

 1. 電伴熱在管道布置(zhi)圖(tu)上注明的方式

   在進行電(dian)伴(ban)熱系統的設計時，壓(ya)力管(guan)道(dao)專業在管(guan)道(dao)布置圖(tu)上一般用管(guan)線(xian)號末(mo)端伴(ban)熱代號ET（按(an)PID圖(tu)規(gui)定）注(zhu)明的方式表示。有時同時也沿管(guan)線(xian)添加(jia)虛線(xian)表示。

 2. 電(dian)伴熱(re)系統(tong)設計工作程序

   填寫電伴熱管線條件表（填寫順序：工藝專業(ye)(ye)→管道專業(ye)(ye)→電氣專業(ye)(ye)）。

   電(dian)伴熱(re)(re)(re)條件：管(guan)道(dao)專業所提的電(dian)伴熱(re)(re)(re)條件，通常是(shi)填寫電(dian)伴熱(re)(re)(re)管(guan)線(xian)條件表和提供有電(dian)伴熱(re)(re)(re)管(guan)線(xian)的管(guan)道(dao)布置(zhi)圖和軸測(ce)圖，以協助電(dian)氣專業人員進行電(dian)伴熱(re)(re)(re)設(she)計工作。電(dian)伴熱(re)(re)(re)管(guan)線(xian)條件表由工藝、管(guan)道(dao)專業共(gong)同完(wan)成。

 表(biao)中(zhong)的內(nei)容包括以下幾項(xiang)。

   ①. 電(dian)伴(ban)熱管(guan)線(xian)號。

   ②. 電(dian)伴熱管(guan)(guan)線(xian)的(de)位(wei)置(zhi)(zhi)。管(guan)(guan)道布(bu)置(zhi)(zhi)圖上(shang)一般(ban)已標出(chu)電(dian)伴熱管(guan)(guan)線(xian)，管(guan)(guan)道專(zhuan)業(ye)(ye)只(zhi)需(xu)把(ba)管(guan)(guan)道布(bu)置(zhi)(zhi)圖提供給電(dian)氣專(zhuan)業(ye)(ye)即可。當管(guan)(guan)道布(bu)置(zhi)(zhi)比較復(fu)雜，如果需(xu)要，管(guan)(guan)道專(zhuan)業(ye)(ye)應(ying)協助電(dian)氣專(zhuan)業(ye)(ye)在(zai)管(guan)(guan)道布(bu)置(zhi)(zhi)圖上(shang)找出(chu)相應(ying)的(de)管(guan)(guan)線(xian)。

   ③. 電(dian)伴熱(re)的(de)設計（包(bao)括(kuo)材料統計）由(you)電(dian)氣專業(ye)完成。為了統計的(de)準確，管(guan)(guan)道專業(ye)還應提供需(xu)要電(dian)伴熱(re)管(guan)(guan)線(xian)的(de)軸測(ce)圖(tu)。

   ④. 提供管道保溫工(gong)程規定。

 電伴熱管(guan)線條件表舉例見表 6-40
