1. 蒸汽(qi)夾套(tao)加熱系統(tong)設計的一般(ban)要(yao)求
①. 合理(li)布置夾(jia)套(tao)管的隔斷環（端板(ban)）、熱源及(ji)介質出(chu)入(ru)口，使夾(jia)套(tao)內熱源介質能自動排凈(jing)。蒸汽應(ying)從夾(jia)套(tao)的最高點引入(ru)，冷(leng)凝(ning)水(shui)(shui)從最低(di)點排出(chu)。蒸汽夾(jia)套(tao)管布置應(ying)避免可能積(ji)聚(ju)冷(leng)凝(ning)水(shui)(shui)的死角和下(xia)凹的袋形。低(di)點處(chu)應(ying)加設疏水(shui)(shui)閥排出(chu)積(ji)水(shui)(shui)。
②. 按(an)HG/T20549的規定，每個蒸汽(qi)入口(kou)(kou)對(dui)應的套管(guan)(guan)總長度不宜超(chao)過(guo)30m，超(chao)過(guo)時應另設蒸汽(qi)入口(kou)(kou)。每個閥或(huo)每根(gen)跨越(yue)管(guan)(guan)的壓力降可按(an)3m直管(guan)(guan)考慮。
當工(gong)藝管(guan)道需設全夾套時，每段套管(guan)長度不宜超(chao)過6m或12m（可根(gen)據項目具體要求確定）。有拆卸(xie)要求時，每隔(ge)6m或12m宜設一對法蘭。

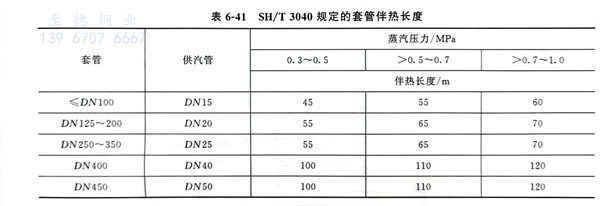

SH/T 3040也對加套管蒸汽入口至凝結水排出口的(de)距離（即套管伴熱長度(du)）進(jin)行了規定（表(biao)6-41），需(xu)要根據工程項目實際情況選擇(ze)使(shi)用(yong)不同標(biao)準規范(fan)提(ti)供(gong)的(de)套管伴熱長度(du)。
③. 在(zai)(zai)寒冷(leng)地(di)區，蒸汽夾套管(guan)每(mei)6m或12m長(chang)的套管(guan)需(xu)要設一個疏水(shui)閥。在(zai)(zai)非寒冷(leng)地(di)區，允(yun)許(xu)每(mei)30m長(chang)設一個疏水(shui)閥。疏水(shui)閥的位置必須低于夾套冷(leng)凝水(shui)出口。同時，與(yu)之相連的冷(leng)凝水(shui)排出管(guan)也不得(de)有(you)高于冷(leng)凝水(shui)出口的高點。
④. 夾(jia)套管(guan)管(guan)段之(zhi)間的跨(kua)越管(guan)最小直徑為(wei)DN15。其位置應利于自流排液(ye)。

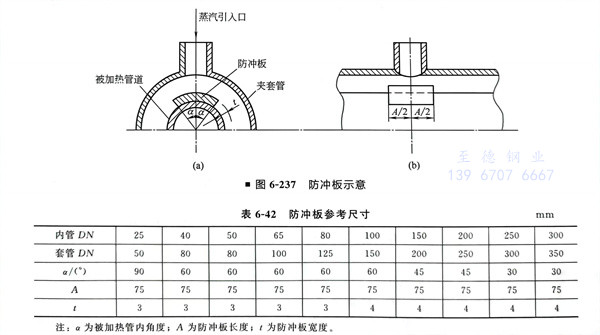

⑤. 蒸汽壓力、PN≥0.7 MPa時，應在套管(guan)內蒸汽引(yin)入口處設防沖(chong)板（圖(tu)6-237、表6-42）。
2. 確定夾套(tao)加熱管的結構
夾套(tao)管(guan)組裝及(ji)其(qi)配(pei)件(jian)(jian)選用應(ying)根據(ju)套(tao)管(guan)與內管(guan)的介質(zhi)(zhi)性(xing)質(zhi)(zhi)、設計(ji)(ji)溫度和(he)設計(ji)(ji)壓力等條件(jian)(jian)確(que)定。除(chu)非另有(you)規(gui)定，夾套(tao)加熱管(guan)的組合(he)尺寸可(ke)參見(jian)表6-43。
3. 內管與套管連接形式

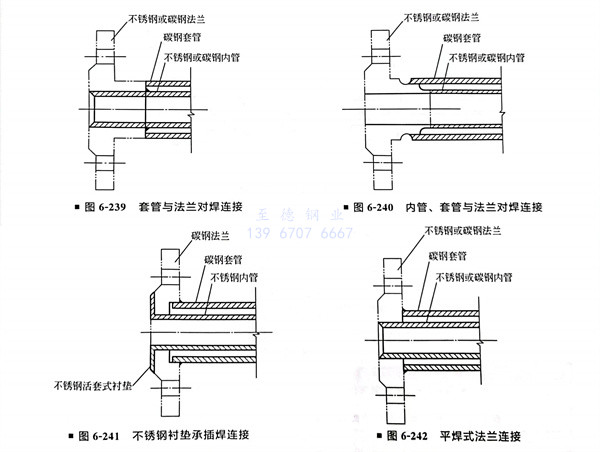

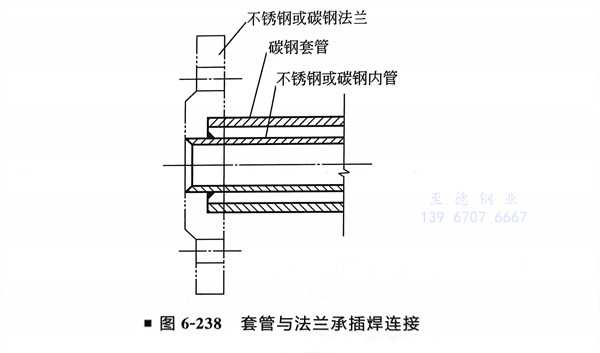

a. 全夾套的法(fa)蘭(lan)連接形式（圖6-238～圖6-242）
b. 半夾(jia)套及簡易(yi)夾(jia)套的法蘭(lan)連接形式

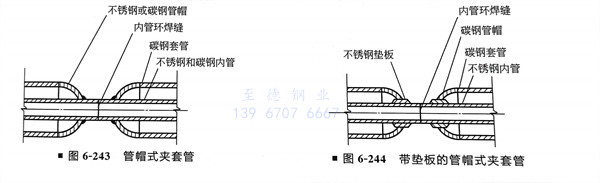

①. 管帽式(shi)夾套管：如圖6-243、圖6-244所示。

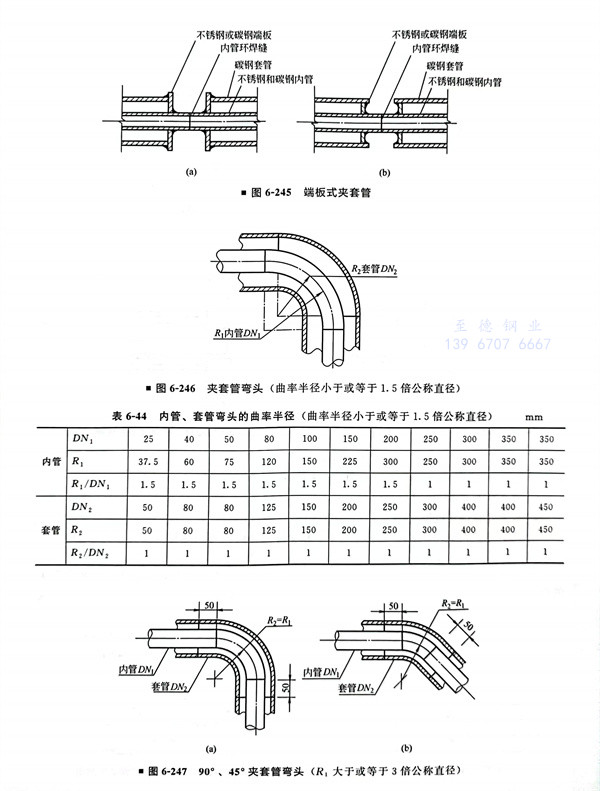

②. 端(duan)板式夾(jia)套管：如圖6-245所示。
4. 夾(jia)套(tao)管管件結構(gou)形(xing)式
①. 內管彎頭(tou)的(de)(de)曲率半徑小于(yu)或等于(yu)1.5倍(bei)公(gong)稱直徑時，可采用標準彎頭(tou)（圖6-246）。內管、套管彎頭(tou)的(de)(de)曲率半徑R1、R2宜(yi)按表6-44確定(ding)。
內管(guan)(guan)(guan)彎(wan)(wan)頭的曲(qu)(qu)率半(ban)徑R1大(da)于或等于3倍公稱直(zhi)徑時，套(tao)管(guan)(guan)(guan)彎(wan)(wan)頭采用剖切型，套(tao)管(guan)(guan)(guan)彎(wan)(wan)頭的曲(qu)(qu)率半(ban)徑與內管(guan)(guan)(guan)彎(wan)(wan)頭的曲(qu)(qu)率半(ban)徑相(xiang)等(R2=R1)時，如圖(tu)6-247所(suo)示。內管(guan)(guan)(guan)、套(tao)管(guan)(guan)(guan)彎(wan)(wan)頭的曲(qu)(qu)率半(ban)徑見表6-45。

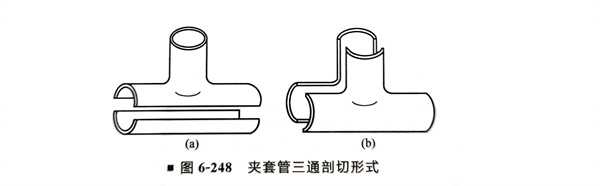

②. 夾套管的(de)三通(tong)應采用剖切型，有橫切和縱(zong)切兩(liang)種形(xing)式（圖6-248）。應根據實際安裝(zhuang)情(qing)況選用。

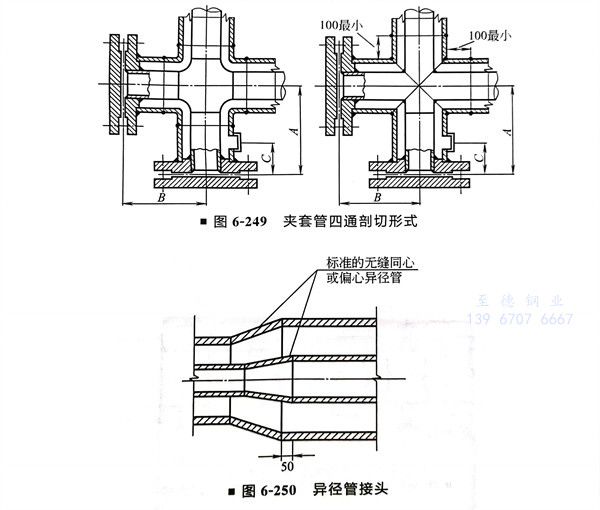

③. 夾套管(guan)的四通管(guan)：當(dang)管(guan)道(dao)夾套內的工(gong)藝物料在常(chang)溫下(xia)固化，或維修時需要機械清除的才采用四通來(lai)代替彎(wan)頭，其結構(gou)形(xing)式(shi)如圖(tu)6-249所示，各(ge)尺寸(cun)參見表(biao)6-46。
④. 夾(jia)套管(guan)(guan)(guan)的異(yi)徑(jing)(jing)管(guan)(guan)(guan)：內管(guan)(guan)(guan)的異(yi)徑(jing)(jing)管(guan)(guan)(guan)與(yu)套管(guan)(guan)(guan)的異(yi)徑(jing)(jing)管(guan)(guan)(guan)的大口(kou)端端部(bu)應錯開距離(li)，宜(yi)為50mm，其結(jie)構形式如圖6-250所示。

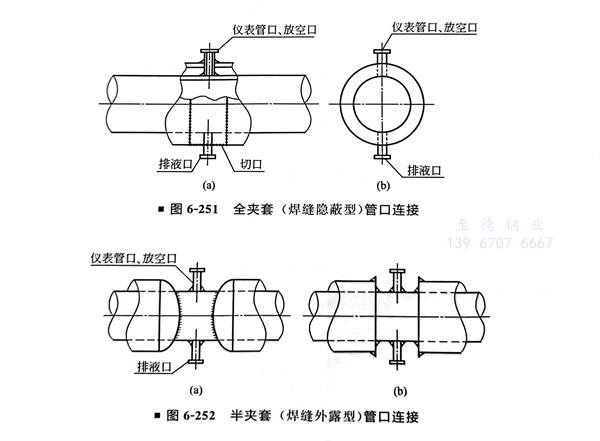

⑤. 夾(jia)套管(guan)內(nei)管(guan)的(de)儀(yi)表管(guan)口(kou)、管(guan)頂放空口(kou)及管(guan)底排液口(kou)的(de)結構(gou)形式如圖(tu)(tu)6-251、圖(tu)(tu)6-252所示。
