一、靜電接(jie)地的概念

  靜(jing)(jing)(jing)電(dian)是指工(gong)業(ye)靜(jing)(jing)(jing)電(dian)，即生(sheng)產(chan)、儲(chu)運(yun)過程中在物料、裝置、人體、器材和(he)構筑(zhu)物上產(chan)生(sheng)和(he)積累起(qi)來(lai)的靜(jing)(jing)(jing)電(dian)，雷電(dian)不(bu)屬于工(gong)業(ye)靜(jing)(jing)(jing)電(dian)范疇。

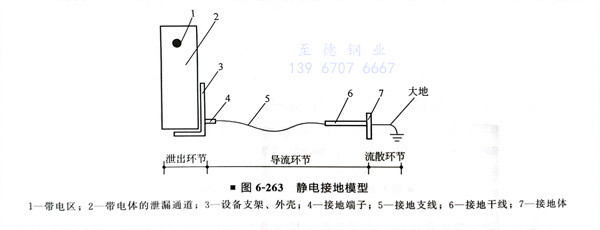

  靜電(dian)接地系統可用一個簡(jian)單(dan)的模型來說明，如圖6-263所示。

二、管(guan)廊的靜電(dian)接地

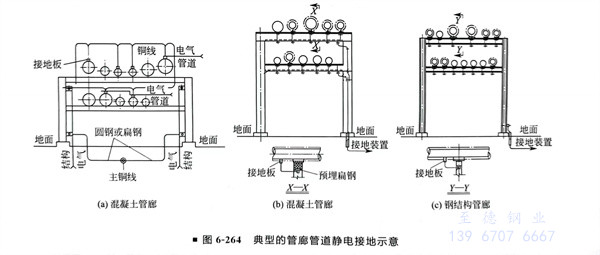

  ①. 管(guan)廊(lang)上(shang)(shang)(shang)的管(guan)道靜電(dian)(dian)(dian)接(jie)地是通過接(jie)在管(guan)道上(shang)(shang)(shang)的接(jie)地銅線(xian)接(jie)至管(guan)廊(lang)柱或梁上(shang)(shang)(shang)的接(jie)地端子，再接(jie)至接(jie)地干線(xian)來完成(cheng)的，為達到迅速導走靜電(dian)(dian)(dian)的目(mu)的，管(guan)廊(lang)上(shang)(shang)(shang)凡需(xu)靜電(dian)(dian)(dian)接(jie)地的管(guan)子都應直接(jie)在管(guan)子上(shang)(shang)(shang)焊接(jie)線(xian)板（圖(tu)6-264）。

  ②. 管廊上管道靜(jing)電(dian)接地點(dian)，必須與靜(jing)電(dian)接地總線(xian)（或接地極）相(xiang)連，因(yin)此相(xiang)應在此位置上的柱(zhu)或梁要設(she)接地端子(zi)，需靜(jing)電(dian)接地的管道要加焊接地板。

三(san)、工(gong)藝裝置內(nei)的靜電接地

 ①. 工藝裝置內(nei)管道的靜電(dian)接(jie)地(di)主要通過設(she)(she)備(bei)的靜電(dian)接(jie)地(di)來實現(xian)，設(she)(she)備(bei)的靜電(dian)接(jie)地(di)板(ban)由設(she)(she)備(bei)專業(ye)設(she)(she)計。管道專業(ye)在管口方位圖(tu)上(shang)表示，并向(xiang)電(dian)氣(qi)專業(ye)提供設(she)(she)備(bei)布(bu)置圖(tu)。

 ②. 廠內管線進入工藝裝置或建(jian)筑物按防雷設計要(yao)求(qiu)均有接(jie)地(di)，已(yi)滿足(zu)靜電(dian)接(jie)地(di)要(yao)求(qiu)。

   a. 廠內管(guan)線(xian)帶的(de)靜(jing)電(dian)接地(di)一(yi)(yi)(yi)般(ban)(ban)要(yao)單獨設(she)計，要(yao)引起重視以免漏項。管(guan)線(xian)接地(di)點大致在三個地(di)方(fang)要(yao)注意(yi)：接入泵(beng)過(guo)濾器、緩沖器等設(she)備處是靜(jing)電(dian)量(liang)的(de)變化所在，也(ye)是接地(di)方(fang)便(bian)處；管(guan)線(xian)的(de)分岔(cha)處一(yi)(yi)(yi)般(ban)(ban)考慮為接地(di)點；平行的(de)管(guan)線(xian)直管(guan)段一(yi)(yi)(yi)般(ban)(ban)80～100m的(de)間隔(ge)處支架上設(she)有管(guan)線(xian)支座，也(ye)是方(fang)便(bian)的(de)接地(di)點。

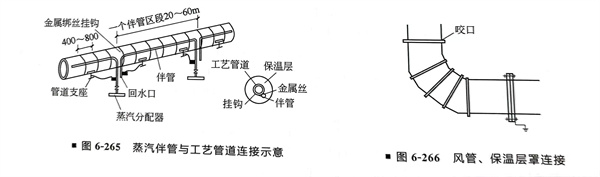

   b. 當有(you)蒸汽伴管時，與(yu)其(qi)工(gong)藝管道的連接可參見圖6-265。

   c. 常規的做(zuo)法參(can)見圖(tu)6-266。

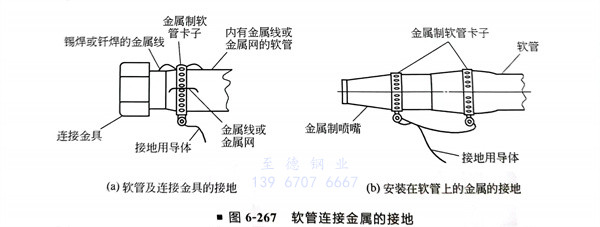

   d. 強調非(fei)導體管段(duan)上的金屬(shu)件必須接地(di)，尤其中間的金屬(shu)接頭(tou)不要遺(yi)忘，以防造成(cheng)靜(jing)電積聚。對軟(ruan)管上金屬(shu)的接地(di)參見圖6-267。

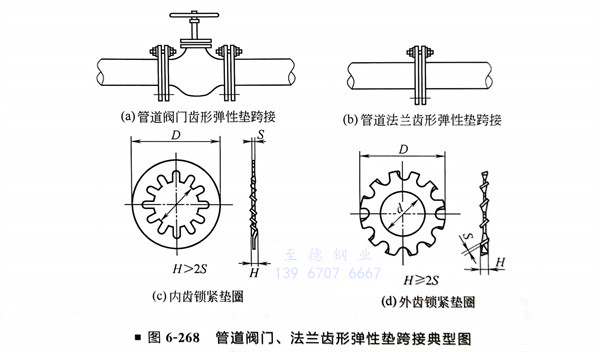

 ③. 管道通過(guo)法(fa)(fa)蘭(lan)(lan)(lan)連(lian)接、焊接和螺紋(wen)連(lian)接等方式與設備相(xiang)連(lian)，對于法(fa)(fa)蘭(lan)(lan)(lan)連(lian)接，一般情況下是法(fa)(fa)蘭(lan)(lan)(lan)通過(guo)螺栓、螺母的連(lian)接可(ke)將靜電導(dao)(dao)走(zou)，并不(bu)需要(yao)另外進行法(fa)(fa)蘭(lan)(lan)(lan)跨(kua)接線設計。在螺栓連(lian)接處，如果導(dao)(dao)電效果不(bu)良時(shi)，可(ke)在法(fa)(fa)蘭(lan)(lan)(lan)螺栓上(shang)增設金屬齒形墊的方法(fa)(fa)加以解(jie)決（圖6-268）。

 ④. 當工藝物料有特殊要(yao)求或法蘭(lan)連接(jie)(jie)的管(guan)道(dao)系統(tong)為絕緣狀態，法蘭(lan)的跨接(jie)(jie)線(xian)就要(yao)進行(xing)設計，以確保靜(jing)電能迅(xun)速通過法蘭(lan)跨接(jie)(jie)線(xian)傳導(dao)至設備接(jie)(jie)地板(ban)導(dao)走。對于(yu)管(guan)道(dao)與設備管(guan)口(kou)相(xiang)連處的法蘭(lan)跨接(jie)(jie)，由(you)于(yu)其管(guan)口(kou)一(yi)般沒(mei)有接(jie)(jie)地板(ban)，管(guan)口(kou)端跨接(jie)(jie)線(xian)纏在螺栓(shuan)上(shang)用螺母壓緊(jin)，必(bi)要(yao)時(shi)加用金屬齒(chi)形墊。

 ⑤. 有的工程公(gong)司，管道法蘭跨接(jie)(jie)線(xian)設計管道專(zhuan)業僅(jin)出(chu)設計說明(ming)，發標準圖和(he)統(tong)計接(jie)(jie)地板(ban)和(he)跨接(jie)(jie)線(xian)材料(liao)。

四、法蘭跨(kua)接線設計

法蘭跨(kua)接(jie)(jie)(jie)線連接(jie)(jie)(jie)方式很多，本節(jie)只(zhi)推薦其中兩(liang)種(zhong)常規跨(kua)接(jie)(jie)(jie)方式和(he)一種(zhong)特殊跨(kua)接(jie)(jie)(jie)方式。

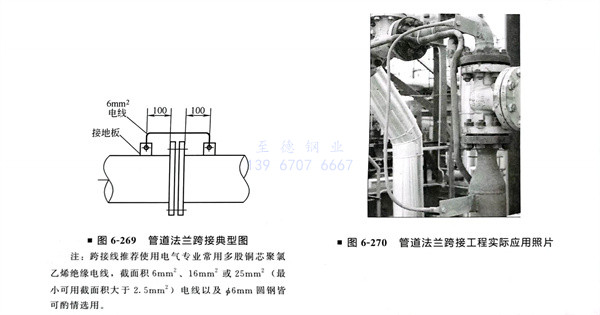

①. 法蘭跨接方(fang)式如(ru)圖6-269、圖6-270所(suo)示(shi)。

  注(zhu)：跨接線(xian)推薦使(shi)用(yong)電氣專業常用(yong)多股銅芯聚(ju)氯乙烯絕緣(yuan)電線(xian)，截面(mian)積6m㎡16m㎡或25m㎡（最小可(ke)用(yong)截面(mian)積大于(yu)2.5m㎡）電線(xian)以及(ji)Φ6mm圓鋼皆可(ke)酌情選用(yong)。

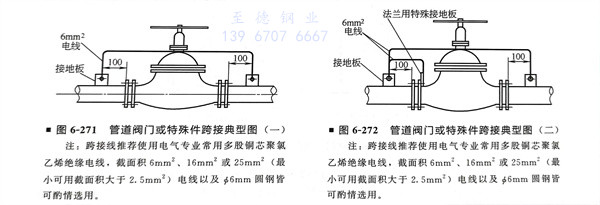

 ②. 閥(fa)門或特殊件跨接如圖6-271所示。

 ③. 當業主有特(te)殊要求(qiu)時(shi)或工(gong)藝特(te)別強調(diao)的狀況(kuang)下，可以考慮另一種(zhong)跨接方式，即(ji)特(te)殊物料的閥門或特(te)殊件跨接，如(ru)圖6-272所示。

    注：跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線，截面積m㎡16m㎡或25m²（最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。

    注：跨接線(xian)推薦使用(yong)電氣(qi)專業常用(yong)多股(gu)銅(tong)芯聚氯乙烯絕緣電線(xian)，截(jie)面積(ji)(ji)6m16m㎡或(huo)25m㎡（最小(xiao)可(ke)用(yong)截(jie)面積(ji)(ji)大(da)于2.5m㎡）電線(xian)以及6mm 圓鋼皆(jie)可(ke)酌情選用(yong)。
