如(ru)果能從(cong)漏磁(ci)(ci)檢(jian)測信號中盡可(ke)能多地(di)找到與缺(que)(que)陷形位特征(zheng)對(dui)(dui)應(ying)(ying)的特征(zheng)參(can)(can)數，則可(ke)構建(jian)出具有較強排(pai)他能力的評判指(zhi)標。漏磁(ci)(ci)場(chang)法向分量檢(jian)測信號波形特征(zheng)中，相鄰極值(zhi)間(jian)的波形與漏磁(ci)(ci)場(chang)空間(jian)分布之間(jian)的對(dui)(dui)應(ying)(ying)關(guan)系已有較為成熟(shu)的應(ying)(ying)用。參(can)(can)照相鄰極值(zhi)峭度的概念，從(cong)漏磁(ci)(ci)場(chang)能級劃分角度出發，構建(jian)檢(jian)測信號的中心斜率，提出用中心斜率區分內、外部缺(que)(que)陷的方法。
一、漏磁場法向分(fen)量檢測信(xin)號的中心(xin)斜率

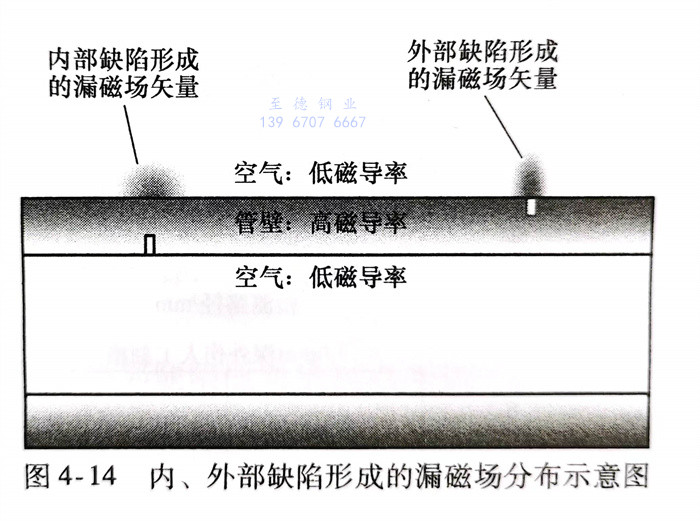

與外部缺陷漏磁檢測信號相比，內部缺陷引發的漏磁場法向分量檢測信號相鄰極值間的水平跨距Wp和峰-峰值V都有很大不同。極值間的峭度可以有效反映出兩個特征量的關ρηdd聯性，并主要應用在判斷缺陷的深寬比方面。由于缺陷的深度會直接影響到峭度指標的大小，因此，其不能直接應用于缺陷位置區分。不銹鋼管內、外部缺陷產生的漏磁場分布不同，如圖4-14所示，內部缺陷產生的漏磁場更加擴散，而外部缺陷產生的漏磁場更加集中。
漏(lou)磁(ci)場法向分(fen)(fen)量檢(jian)(jian)測信號(hao)的(de)(de)中(zhong)心斜率(lv)與信號(hao)波(bo)形(xing)中(zhong)的(de)(de)兩個(ge)特(te)征(zheng)參數有(you)關，分(fen)(fen)別是檢(jian)(jian)測信號(hao)相鄰極值(zhi)間的(de)(de)水平(ping)跨距W和峰(feng)-峰(feng)值(zhi)V與“峭度”特(te)征(zheng)量有(you)所(suo)不同，為了避免某(mou)一特(te)征(zheng)量受到(dao)形(xing)態特(te)征(zheng)影(ying)響(xiang)過大(da)而(er)對(dui)(dui)最終的(de)(de)評判過程造成(cheng)干擾，首先需(xu)要對(dui)(dui)其進(jin)行(xing)規范，然后(hou)再進(jin)一步對(dui)(dui)畸變(bian)波(bo)形(xing)特(te)征(zheng)進(jin)行(xing)信息提取。綜上所(suo)述，基于檢(jian)(jian)測信號(hao)中(zhong)畸變(bian)部分(fen)(fen)極值(zhi)點間的(de)(de)垂直及(ji)水平(ping)的(de)(de)距離關系，定(ding)義(yi)中(zhong)心斜率(lv)為
式中，Vpp為相鄰波(bo)峰(feng)與(yu)(yu)波(bo)谷之間(jian)的(de)垂直距(ju)離；WPP為相鄰波(bo)峰(feng)與(yu)(yu)波(bo)谷之間(jian)的(de)水平距(ju)離；ε為調節因子。根(gen)據檢測(ce)信號的(de)峰(feng)-峰(feng)值大小，設置(zhi)調節因子ε，協助(zhu)構建最終的(de)評判指標αc。
由于峭(qiao)度是未加任何約束的、僅(jin)僅(jin)依(yi)靠峰值間的波(bo)形信(xin)息創(chuang)建起(qi)來的評判參數(shu)，因此極容易受到外界干擾而導致最終評判結果失效，同(tong)樣(yang)也會因為(wei)缺(que)陷形態的復雜性(xing)而使得最終評判指(zhi)標不可靠。
通過(guo)能(neng)(neng)級(ji)篩選(xuan)建立(li)起(qi)來的(de)(de)(de)(de)評判指(zhi)標，與僅靠信號(hao)波形特(te)征(zheng)構(gou)建的(de)(de)(de)(de)峭度指(zhi)標相(xiang)比，能(neng)(neng)夠反(fan)映(ying)出更多的(de)(de)(de)(de)缺(que)陷信息。例(li)如，根據待(dai)檢鋼管的(de)(de)(de)(de)不同(tong)壁厚值，設置一(yi)定的(de)(de)(de)(de)峰-峰值門限，參照極(ji)值間的(de)(de)(de)(de)波形特(te)征(zheng)，按(an)式(shi)（4-1）計算得出中心斜率αc，此方(fang)法具有很好的(de)(de)(de)(de)適應能(neng)(neng)力。

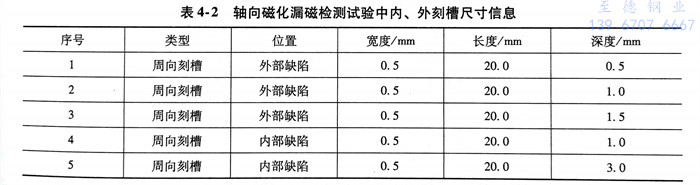

采用外徑為(wei)(wei)88.9mm，壁厚為(wei)(wei)9.35mm的(de)(de)不銹鋼(gang)管做測(ce)(ce)試，人工(gong)缺陷(xian)(xian)為(wei)(wei)周向刻槽，尺寸信息(xi)見表4-2。磁(ci)(ci)敏感元件選用集成霍(huo)爾(er)元件UGN-3503，以0.5mm的(de)(de)提離(li)(li)距離(li)(li)封(feng)裝于檢(jian)(jian)測(ce)(ce)探頭內，檢(jian)(jian)測(ce)(ce)漏磁(ci)(ci)場的(de)(de)法(fa)向分量(liang)。為(wei)(wei)保證評判指標(biao)的(de)(de)穩(wen)定性與可靠性，在檢(jian)(jian)測(ce)(ce)過程中，檢(jian)(jian)測(ce)(ce)探頭掃查(cha)速度必(bi)須保持恒定，隨機抽取各人工(gong)缺陷(xian)(xian)對應(ying)的(de)(de)檢(jian)(jian)測(ce)(ce)信號如(ru)圖4-15所示。
漏磁(ci)場(chang)原(yuan)本就是(shi)一種低(di)能量(liang)(liang)場(chang)，造成(cheng)其(qi)能量(liang)(liang)波(bo)動的因(yin)素很多，其(qi)中(zhong)，位置差(cha)異造成(cheng)的波(bo)動會隨著(zhu)不銹鋼管壁厚的不同而(er)變化。就內、外部(bu)(bu)缺陷(xian)產生的漏磁(ci)場(chang)法(fa)向(xiang)分量(liang)(liang)信(xin)號(hao)波(bo)形(xing)而(er)言(yan)，相(xiang)鄰極值間的峭度(du)存在差(cha)別，但這種差(cha)別還可(ke)(ke)能與缺陷(xian)的寬度(du)和走(zou)向(xiang)有關。如果進一步利用檢測信(xin)號(hao)中(zhong)畸變部(bu)(bu)分的峭度(du)信(xin)息，首(shou)先應該(gai)觀察峰(feng)-峰(feng)值的大(da)小，以“試探(tan)”其(qi)是(shi)否有可(ke)(ke)能來自于鋼管內壁。此時，需(xu)要建立(li)合適的峰(feng)-峰(feng)值門限VPP，該(gai)值可(ke)(ke)以通過分析對比試樣中(zhong)的各人工缺陷(xian)的檢測信(xin)息獲得。
VTpp值(zhi)的(de)設定(ding)與多(duo)方(fang)面因(yin)素(su)有關，重點需要考慮材質的(de)磁(ci)特性(xing)以(yi)及(ji)鋼管壁厚兩方(fang)面因(yin)素(su)。基(ji)于中(zhong)心(xin)(xin)斜率的(de)內、外部缺陷區分方(fang)法(fa)是(shi)建立在(zai)漏磁(ci)檢測信號能級篩選基(ji)礎之上的(de)，并以(yi)此(ci)構造檢測信號極值(zhi)特征間的(de)斜率，即中(zhong)心(xin)(xin)斜率。

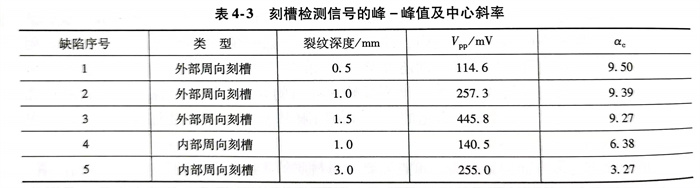

將上述試驗中各人工缺陷的(de)Vpp值列(lie)入表4-3中，同時觀察峰-峰值與(yu)缺陷的(de)位置特征，確定合適的(de)門(men)限值，構建表達式如下：
需要明(ming)確的(de)(de)一(yi)點(dian)是(shi)(shi)，該評判(pan)指標(biao)在反映漏(lou)(lou)磁場(chang)空間(jian)分布特(te)性方(fang)面，與峭(qiao)度有很大(da)的(de)(de)不(bu)同。一(yi)方(fang)面，中(zhong)心(xin)斜率首先需要進行(xing)峰(feng)-峰(feng)值(zhi)篩選，根據檢(jian)測(ce)信號中(zhong)VpP值(zhi)的(de)(de)大(da)小，選擇(ze)對應(ying)的(de)(de)調節因(yin)子ε，因(yin)此(ci)充(chong)分考慮到(dao)了漏(lou)(lou)磁場(chang)能量(liang)大(da)小在判(pan)定缺(que)陷位置特(te)征(zheng)(zheng)時的(de)(de)作用(yong)；另一(yi)方(fang)面，斜率這種包含(han)著(zhu)相(xiang)鄰極(ji)值(zhi)間(jian)水平特(te)征(zheng)(zheng)與垂(chui)直特(te)征(zheng)(zheng)兩(liang)者于一(yi)身的(de)(de)指標(biao)，以其構造成分之一(yi)-峰(feng)值(zhi)作為篩選對象，為中(zhong)心(xin)斜率的(de)(de)構造過程(cheng)提供了更多的(de)(de)選擇(ze)空間(jian)。由于中(zhong)心(xin)斜率一(yi)部分來源于漏(lou)(lou)磁場(chang)的(de)(de)能量(liang)信息，而不(bu)僅僅是(shi)(shi)檢(jian)測(ce)信號的(de)(de)波(bo)形特(te)征(zheng)(zheng)，因(yin)此(ci)對于特(te)定材質和(he)壁厚的(de)(de)不(bu)銹鋼管，一(yi)旦中(zhong)心(xin)斜率得以構建(jian)，就可(ke)有效應(ying)用(yong)于特(te)定批次的(de)(de)不(bu)銹鋼管檢(jian)測(ce)。
從(cong)Vpp這(zhe)一指標上來看，處于鋼(gang)管同(tong)(tong)一位置（同(tong)(tong)在(zai)外(wai)(wai)壁或(huo)內(nei)壁）的(de)不(bu)同(tong)(tong)深(shen)(shen)度(du)(du)的(de)缺陷會產生(sheng)不(bu)同(tong)(tong)的(de)檢(jian)測信號(hao)峰(feng)(feng)-峰(feng)(feng)值。缺陷深(shen)(shen)度(du)(du)越深(shen)(shen)，檢(jian)測信號(hao)峰(feng)(feng)-峰(feng)(feng)值越大。所(suo)(suo)以(yi)，會造成處于鋼(gang)管內(nei)壁的(de)深(shen)(shen)度(du)(du)較大的(de)裂(lie)紋(wen)產生(sheng)的(de)檢(jian)測信號(hao)強(qiang)度(du)(du)與外(wai)(wai)部(bu)深(shen)(shen)度(du)(du)較小的(de)裂(lie)紋(wen)差(cha)異不(bu)大。如深(shen)(shen)度(du)(du)為1.0mm的(de)內(nei)部(bu)裂(lie)紋(wen)檢(jian)測信號(hao)的(de)峰(feng)(feng)-峰(feng)(feng)值為140.5mV，深(shen)(shen)度(du)(du)為0.5mm的(de)外(wai)(wai)部(bu)裂(lie)紋(wen)檢(jian)測信號(hao)的(de)峰(feng)(feng)-峰(feng)(feng)值僅為114.6mV，兩者(zhe)幅值差(cha)異不(bu)大。所(suo)(suo)以(yi)，僅從(cong)檢(jian)測信號(hao)波形的(de)峰(feng)(feng)-峰(feng)(feng)值來判斷，極有可能(neng)將值相對較大的(de)內(nei)部(bu)裂(lie)紋(wen)判為外(wai)(wai)部(bu)缺陷，或(huo)者(zhe)將相對較淺的(de)外(wai)(wai)部(bu)裂(lie)紋(wen)判為內(nei)部(bu)缺陷。
當以中心斜率α。作為評(ping)判指(zhi)標(biao)時，0.5mm深(shen)(shen)的(de)(de)(de)(de)外(wai)部(bu)缺(que)(que)(que)陷(xian)所(suo)對(dui)應極(ji)點連(lian)線中心處的(de)(de)(de)(de)評(ping)判指(zhi)標(biao)值為9.5，而(er)1.0mm深(shen)(shen)的(de)(de)(de)(de)內(nei)部(bu)缺(que)(que)(que)陷(xian)對(dui)應值為6.38，結合其他具(ju)有不同深(shen)(shen)度的(de)(de)(de)(de)內(nei)、外(wai)部(bu)缺(que)(que)(que)陷(xian)所(suo)對(dui)應的(de)(de)(de)(de)參數，可以發現內(nei)、外(wai)部(bu)缺(que)(que)(que)陷(xian)之間具(ju)有明顯的(de)(de)(de)(de)區分門限，而(er)不會(hui)受(shou)到缺(que)(que)(que)陷(xian)深(shen)(shen)度的(de)(de)(de)(de)影(ying)響。
中(zhong)(zhong)心(xin)斜率(lv)在構(gou)建(jian)過程中(zhong)(zhong)對(dui)漏磁(ci)場的(de)(de)能級進(jin)行了(le)篩選，也即，由缺陷(xian)(xian)自(zi)身形態引發的(de)(de)漏磁(ci)場能量(liang)波動(dong)可(ke)以被(bei)“區(qu)分(fen)對(dui)待”。與(yu)中(zhong)(zhong)心(xin)頻率(lv)法(fa)相(xiang)比，中(zhong)(zhong)心(xin)斜率(lv)法(fa)的(de)(de)評價指標更為靈活。這種直接對(dui)檢測(ce)信號進(jin)行處理(li)的(de)(de)區(qu)分(fen)策略計算量(liang)不大，可(ke)在鋼管(guan)漏磁(ci)檢測(ce)過程中(zhong)(zhong)進(jin)行實時高效的(de)(de)內(nei)、外部缺陷(xian)(xian)區(qu)分(fen)。
二、缺陷形態特征對中心斜率(lv)法的影響
上述內、外部缺陷評判(pan)指(zhi)標α。在構建時(shi)是(shi)以漏(lou)磁場的(de)能(neng)量屬性為基(ji)準的(de)，而漏(lou)磁場的(de)能(neng)量又與多種因素有關(guan)。下面分析不銹鋼管壁厚、缺陷形狀及走向對中心斜率的(de)影響(xiang)。
1. 壁厚對αc的影(ying)響(xiang)
當不(bu)銹鋼(gang)管壁厚不(bu)同時，可通過調節磁化電流來確(que)保鋼(gang)管磁化至磁飽和狀(zhuang)態。對(dui)于磁特(te)性一定的材質，處(chu)于磁飽和狀(zhuang)態的不(bu)同厚度(du)(du)鋼(gang)管具有相對(dui)一致的磁感應強度(du)(du)，因而可以(yi)在金屬(shu)損失狀(zhuang)況(kuang)與漏磁通之間(jian)建立(li)相對(dui)穩(wen)定的對(dui)應關系。
漏磁(ci)(ci)(ci)場能量分級門限的(de)設(she)定(ding)會受到管壁(bi)厚度的(de)影(ying)響(xiang)，前面(mian)對特定(ding)壁(bi)厚鋼(gang)管上的(de)槽類人(ren)工(gong)缺陷(xian)進(jin)行(xing)了(le)(le)試驗分析(xi)。對于(yu)內(nei)部(bu)缺陷(xian)而(er)言，漏磁(ci)(ci)(ci)通來源(yuan)于(yu)鐵磁(ci)(ci)(ci)性管壁(bi)內(nei)部(bu)，直接(jie)反映了(le)(le)材質不連續對管壁(bi)內(nei)整體磁(ci)(ci)(ci)力線的(de)擾動情況。當整體磁(ci)(ci)(ci)力線數量不等(deng)時，相同(tong)(tong)深(shen)度的(de)內(nei)部(bu)缺陷(xian)對管壁(bi)內(nei)整體磁(ci)(ci)(ci)力線的(de)影(ying)響(xiang)程度也會有所不同(tong)(tong)。下面(mian)對不同(tong)(tong)壁(bi)厚情況下人(ren)工(gong)缺陷(xian)檢測(ce)信號(hao)的(de)中(zhong)心斜率進(jin)行(xing)分析(xi)。

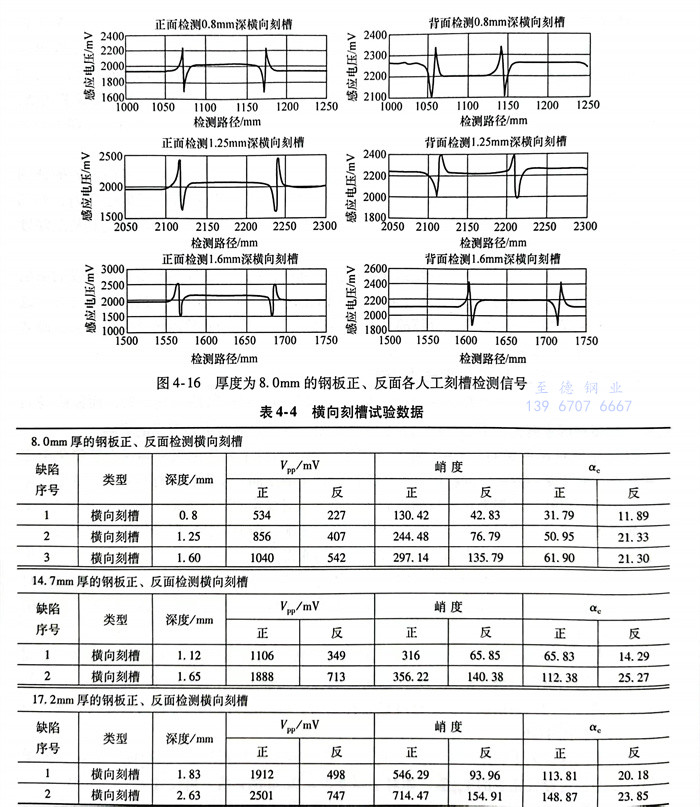

以厚度為(wei)8.0mm、14.7mm、17.2mm的(de)三種(zhong)(zhong)鋼板作(zuo)為(wei)檢測(ce)試樣，在每種(zhong)(zhong)規(gui)格(ge)鋼板表面(mian)度不同的(de)橫(heng)向刻槽。磁敏(min)感元(yuan)件選用集成霍爾(er)元(yuan)件UGN-3503，以0.5mm的(de)提離值封裝于檢測(ce)探(tan)頭(tou)內。當鋼板以恒定速度經(jing)過探(tan)頭(tou)時，以厚度為(wei)8.0mm的(de)鋼板為(wei)例，隨(sui)機抽取檢測(ce)信號(hao)如圖4-16所示。
參照(zhao)不(bu)同深度(du)人(ren)工(gong)缺(que)陷(xian)的(de)檢測信號值，建立鋼板(ban)(ban)人(ren)工(gong)缺(que)陷(xian)的(de)評(ping)判指標(biao)參數(shu)α。，根據(ju)不(bu)同厚度(du)的(de)鋼板(ban)(ban)設置(zhi)(zhi)相應的(de)VPP值，如對于厚度(du)為8.0mm的(de)鋼板(ban)(ban)，可(ke)設置(zhi)(zhi)VTpp =500mV。
式(shi)中(zhong)，為中(zhong)心斜率(lv)；Vpp為法向漏磁(ci)檢測信號的(de)峰(feng)-峰(feng)值(zhi)(zhi)；VTP為峰(feng)-峰(feng)值(zhi)(zhi)門限(xian)；Wpp為相鄰極值(zhi)(zhi)之間的(de)水平寬度；ε為調節因子。
對(dui)(dui)不同厚(hou)度鋼板缺陷(xian)進行(xing)內(nei)、外位置區分，首先對(dui)(dui)Vor值(zhi)進行(xing)能(neng)級篩(shai)選，進而選取不同d的調節因子(zi)e，構建中心斜率，并計(ji)算VpP和峭度列入表(biao)4-4中。
對(dui)比表4-4中(zhong)的(de)(de)Vpp 峭度以(yi)(yi)及中(zhong)心斜率三個評(ping)價(jia)指(zhi)標(biao)可(ke)以(yi)(yi)看出，中(zhong)心斜率ac可(ke)以(yi)(yi)有(you)效地避(bi)免缺(que)陷深(shen)度過(guo)大或過(guo)小對(dui)位置評(ping)判(pan)的(de)(de)干擾。以(yi)(yi)中(zhong)心斜率αc作為評(ping)判(pan)指(zhi)標(biao)的(de)(de)區(qu)分(fen)方法可(ke)適用于三種(zhong)不同厚(hou)度的(de)(de)鐵磁性(xing)構(gou)件，即通(tong)過(guo)設(she)定統一的(de)(de)評(ping)判(pan)指(zhi)標(biao)區(qu)分(fen)門限（如20.00～30.00），可(ke)以(yi)(yi)對(dui)不同厚(hou)度鐵磁性(xing)構(gou)件中(zhong)的(de)(de)缺(que)陷位置進行區(qu)分(fen)和識別(bie)。因此，通(tong)過(guo)構(gou)建漏磁場法向分(fen)量檢(jian)測(ce)信(xin)號的(de)(de)中(zhong)心斜率可(ke)以(yi)(yi)區(qu)分(fen)缺(que)陷的(de)(de)位置信(xin)息，并(bing)且不會受到缺(que)陷深(shen)度變(bian)化的(de)(de)影(ying)響。對(dui)于不同壁厚(hou)的(de)(de)不銹鋼管，內、外(wai)部缺(que)陷區(qu)分(fen)準(zhun)則可(ke)以(yi)(yi)有(you)效地統一起來。
2. 缺陷(xian)形狀(zhuang)對αc的影響
從(cong)中心(xin)斜率(lv)的(de)(de)(de)構建過(guo)程(cheng)可以(yi)看(kan)出(chu)，該評判指(zhi)標(biao)重點在于(yu)對漏磁(ci)(ci)場能級(ji)進(jin)行篩選。不(bu)銹鋼管在生(sheng)產和使用過(guo)程(cheng)中出(chu)現的(de)(de)(de)缺(que)(que)(que)(que)陷(xian)形狀各異，而不(bu)同形狀的(de)(de)(de)缺(que)(que)(que)(que)陷(xian)在檢(jian)測(ce)空(kong)間(jian)引(yin)發的(de)(de)(de)漏磁(ci)(ci)場相差(cha)很大。不(bu)通(tong)孔類(lei)缺(que)(que)(que)(que)陷(xian)雖然(ran)具(ju)有(you)(you)一(yi)定的(de)(de)(de)深度(du)，但它的(de)(de)(de)實(shi)際材料損失量與接近深度(du)的(de)(de)(de)刻槽(cao)類(lei)缺(que)(que)(que)(que)陷(xian)相比要(yao)小得多，具(ju)有(you)(you)相同位置特(te)征的(de)(de)(de)刻槽(cao)與不(bu)通(tong)孔在檢(jian)測(ce)空(kong)間(jian)產生(sheng)的(de)(de)(de)漏磁(ci)(ci)量也相差(cha)較(jiao)大。當不(bu)通(tong)孔位于(yu)檢(jian)測(ce)構件的(de)(de)(de)背(bei)面(mian)時，試件中的(de)(de)(de)磁(ci)(ci)力線受(shou)到缺(que)(que)(que)(que)陷(xian)引(yin)發磁(ci)(ci)通(tong)畸變(bian)而發生(sheng)的(de)(de)(de)整(zheng)體(ti)偏移程(cheng)度(du)也就更弱。因此，常(chang)規漏磁(ci)(ci)檢(jian)測(ce)過(guo)程(cheng)中經(jing)常(chang)遇到的(de)(de)(de)問題是(shi)，正面(mian)檢(jian)測(ce)較(jiao)淺(qian)缺(que)(que)(que)(que)陷(xian)時容(rong)易被(bei)判別為內(nei)部(bu)(bu)缺(que)(que)(que)(que)陷(xian)，而較(jiao)深的(de)(de)(de)內(nei)部(bu)(bu)缺(que)(que)(que)(que)陷(xian)又(you)容(rong)易被(bei)判別為較(jiao)淺(qian)的(de)(de)(de)外部(bu)(bu)缺(que)(que)(que)(que)陷(xian)。

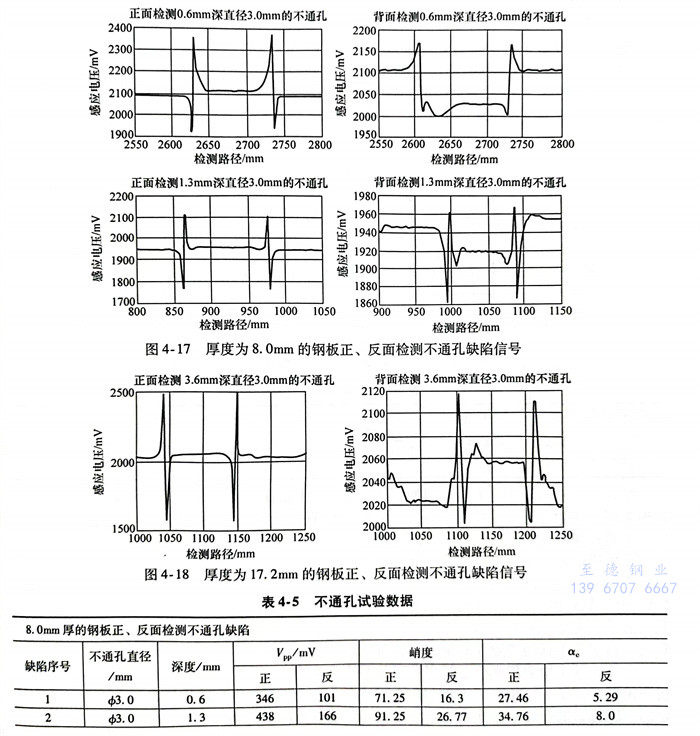

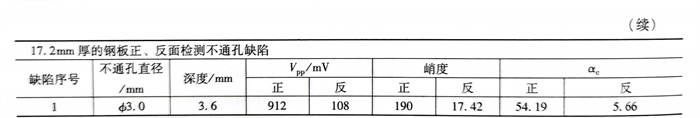

下面(mian)對不同(tong)厚度(du)鋼板中(zhong)不同(tong)深(shen)度(du)的(de)機加工不通(tong)孔進行(xing)檢(jian)測(ce)試驗(yan)，其中(zhong)8.0mm厚和(he)17.2mm厚的(de)鋼板正、反(fan)面(mian)檢(jian)測(ce)不通(tong)孔缺(que)陷信號如圖4-17和(he)圖4-18所示，將(jiang)各人工缺(que)陷的(de)試驗(yan)數據及評判(pan)指標計算(suan)列入(ru)表4-5。
從表中可(ke)以看出，經過能(neng)級篩(shai)選(xuan)后的(de)中心(xin)斜率(lv)(lv)表現(xian)出良好的(de)區(qu)(qu)分(fen)效果，而且不通孔(kong)類缺(que)陷(xian)(xian)的(de)位(wei)置特征(zheng)區(qu)(qu)分(fen)門(men)限與(yu)橫向刻槽(cao)有(you)著(zhu)較(jiao)好的(de)通用性，均可(ke)采用相(xiang)同的(de)區(qu)(qu)分(fen)門(men)限（以αc-t=20.00~30.00．00作為門(men)限值）。因此，采用中心(xin)斜率(lv)(lv)對缺(que)陷(xian)(xian)的(de)位(wei)置特征(zheng)進行識別時(shi)具(ju)有(you)較(jiao)好的(de)排他能(neng)力，而不會被缺(que)陷(xian)(xian)形(xing)態所干擾。
3. 缺陷走(zou)向對(dui)αc的影響
在不銹鋼管漏磁檢測過(guo)程(cheng)中，當裂紋的走(zou)向(xiang)與磁化場方向(xiang)呈非(fei)垂直關系時，漏磁場空(kong)間分布特征與其檢測信號的畸變程(cheng)度(du)都(dou)會發生變化。下(xia)面(mian)介紹缺陷走(zou)向(xiang)對檢測信號中心斜(xie)率的影響。

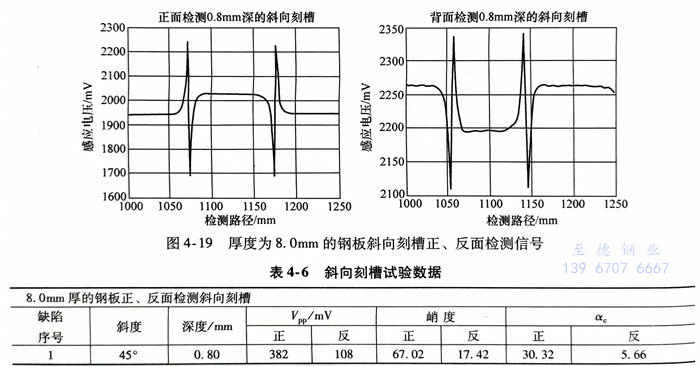

同樣(yang)采用8.0mm厚的鋼板作為檢測試件(jian)，對鋼板中的人工斜(xie)向(xiang)刻槽(cao)進行正、反(fan)面漏(lou)磁檢測，提離(li)值為0.5mm，提取缺(que)陷漏(lou)磁場的法向(xiang)分量檢測信號如圖(tu)4-19所示。將試驗結果及各種評(ping)判(pan)指標列入表(biao)4-6。
結合表4-4和表4-5中(zhong)(zhong)(zhong)橫(heng)(heng)向刻(ke)槽及不(bu)通(tong)孔類缺(que)陷的(de)試(shi)驗數據(ju)，以(yi)8.0mm厚(hou)的(de)鋼板(ban)試(shi)驗數據(ju)為例，從表4-6中(zhong)(zhong)(zhong)的(de)斜向刻(ke)槽試(shi)驗數據(ju)可以(yi)看到(dao)，中(zhong)(zhong)(zhong)心斜率α。依然可以(yi)選(xuan)用(yong)與橫(heng)(heng)向刻(ke)槽、不(bu)通(tong)孔相同的(de)門限值（在αc-=20.00~30～30.00之間選(xuan)擇）。
在(zai)使用中(zhong)(zhong)心斜率法(fa)區(qu)分(fen)內、外(wai)(wai)部缺陷時，應確(que)(que)保探頭與不銹鋼管管壁充(chong)分(fen)接觸，以確(que)(que)保檢(jian)(jian)測(ce)信號不受提離(li)(li)效應的(de)(de)(de)影響。另外(wai)(wai)，在(zai)檢(jian)(jian)測(ce)過(guo)程中(zhong)(zhong)必須保證檢(jian)(jian)測(ce)速(su)(su)度(du)(du)恒定(ding)，因為當采用霍爾元件作為磁敏感(gan)元件時，檢(jian)(jian)測(ce)輸出(chu)量(liang)為檢(jian)(jian)測(ce)空間內某一(yi)點的(de)(de)(de)絕對量(liang)值(zhi)，在(zai)一(yi)定(ding)的(de)(de)(de)提離(li)(li)距離(li)(li)下，其量(liang)值(zhi)是一(yi)定(ding)的(de)(de)(de)。然而，如果在(zai)檢(jian)(jian)測(ce)過(guo)程中(zhong)(zhong)速(su)(su)度(du)(du)發生變化，勢(shi)必會改變相(xiang)鄰極值(zhi)之間的(de)(de)(de)水平距離(li)(li)，后期基于(yu)這(zhe)兩者建立起(qi)來的(de)(de)(de)中(zhong)(zhong)心斜率就(jiu)失去了判別位置(zhi)特征的(de)(de)(de)可靠性。
此外，基于檢(jian)測信號中(zhong)心斜(xie)率的(de)(de)區分方(fang)法在使用過(guo)程中(zhong)需要首先(xian)經過(guo)大量試驗數據來分析獲得(de)調(diao)節(jie)因子ε。當然，對于材質和壁厚一定的(de)(de)不銹鋼管，在某一磁化狀態(tai)下，調(diao)節(jie)因子是(shi)恒定的(de)(de)。因此，通過(guo)建立數據庫的(de)(de)方(fang)式可大大提高該(gai)方(fang)法的(de)(de)準(zhun)確性(xing)。
