①. 收(shou)集(ji)(ji)站(zhan)(zhan)(zhan)接(jie)(jie)管數：DN40冷凝水收(shou)集(ji)(ji)站(zhan)(zhan)(zhan)（或(huo)(huo)(huo)DN50熱水或(huo)(huo)(huo)導熱油(you)收(shou)集(ji)(ji)站(zhan)(zhan)(zhan)）每站(zhan)(zhan)(zhan)設DN15（或(huo)(huo)(huo)DN20）接(jie)(jie)管口(kou)不少(shao)于(yu)6個(ge)；DN50冷凝水收(shou)集(ji)(ji)站(zhan)(zhan)(zhan)（或(huo)(huo)(huo)DN80熱水或(huo)(huo)(huo)導熱油(you)收(shou)集(ji)(ji)站(zhan)(zhan)(zhan)）每站(zhan)(zhan)(zhan)設DN15（或(huo)(huo)(huo)DN20）接(jie)(jie)管口(kou)不少(shao)于(yu)10個(ge)。每個(ge)收(shou)集(ji)(ji)站(zhan)(zhan)(zhan)留1～2個(ge)備(bei)用(yong)口(kou)，備(bei)用(yong)口(kou)應配置閥門并用(yong)螺(luo)紋(wen)管帽或(huo)(huo)(huo)法蘭(lan)蓋(gai)封閉。
②. 根據(ju)管道布置設計需要(yao)，收集站可以采用臥式(shi)（水平）或立(li)式(shi)布置。
③. 冷凝水收集站的各伴管接管口應帶有各自的蒸(zheng)汽疏(shu)水閥(fa)及切斷閥。
④. 一般在3m半徑范圍內至少(shao)有3根冷(leng)凝液管或回(hui)水管組(zu)時，應提(ti)供冷(leng)凝液站或熱水回(hui)水站。
⑤. 蒸汽(qi)冷凝水(shui)回(hui)流管(guan)(guan)(guan)應從總管(guan)(guan)(guan)的頂(ding)部引入；冷凝水(shui)總管(guan)(guan)(guan)高于收集站時(shi)，如果確認冷凝水(shui)回(hui)流管(guan)(guan)(guan)可能(neng)有(you)閃蒸蒸汽(qi)時(shi)，則收集管(guan)(guan)(guan)上應加止回(hui)閥。
⑥. 蒸汽(qi)分配管(guan)與凝結水(shui)集合管(guan)的斷(duan)面積(ji)不(bu)能小于，伴熱(re)管(guan)斷(duan)面積(ji)之和。

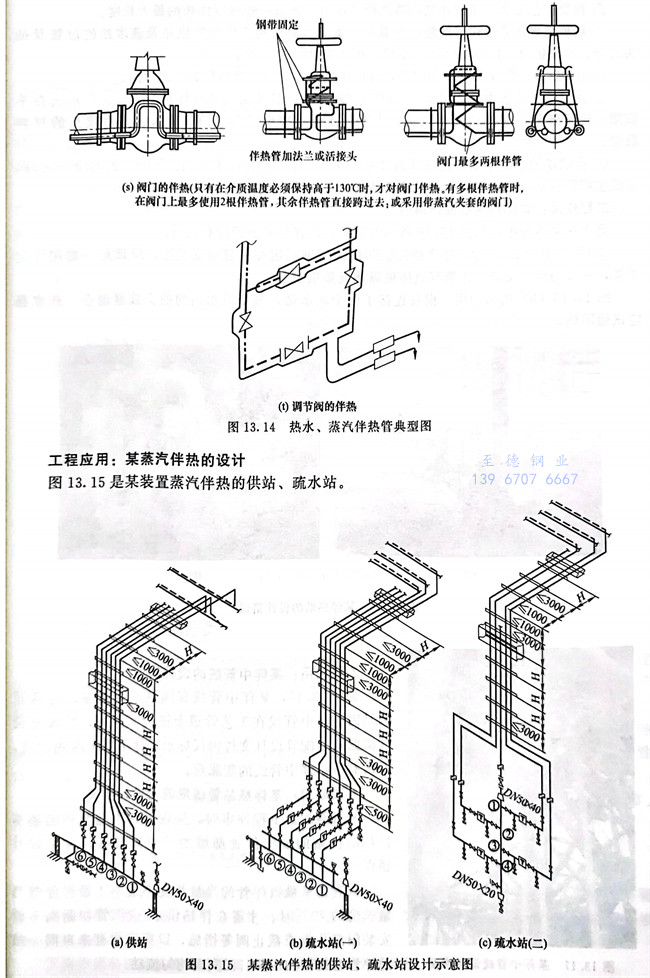

工程應用(yong)：熱(re)水(shui)、蒸汽伴熱(re)管典型(xing)圖

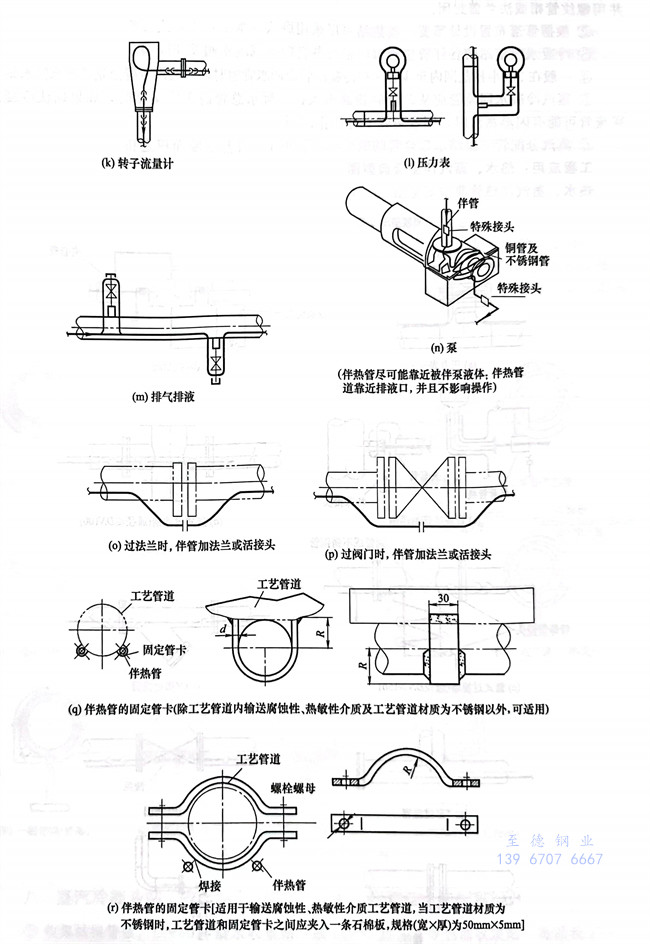

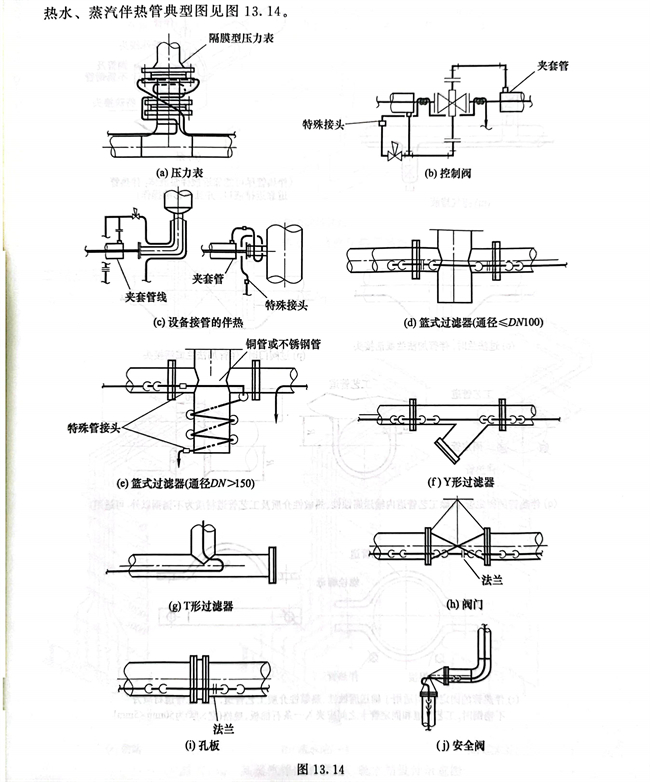

熱水、蒸汽伴熱管(guan)典(dian)型(xing)圖見圖13.14。
①. 根(gen)據工藝專業提供的伴熱(re)用(yong)蒸汽設計壓力(li)，查出伴管可以伴熱(re)的最大長度。
②. 根(gen)據裝置(zhi)(zhi)內(nei)需要伴熱的管道數量及距離，規(gui)劃出蒸(zheng)汽伴熱的供站(zhan)及疏水(shui)站(zhan)的位置(zhi)(zhi)及抽頭(tou)數量，并根(gen)據每個(ge)伴熱站(zhan)位置(zhi)(zhi)的環境選擇(ze)是(shi)采用立式站(zhan)或臥(wo)式站(zhan)。
③. 在3D模型內或管道平面圖(tu)上，設計伴(ban)熱連接總管及伴(ban)熱供(gong)站、疏(shu)水站。
④. 在伴熱(re)連接(jie)表中示意(yi)出每個伴熱(re)站（疏水站）各抽頭編號所伴熱(re)的管(guan)線、標示出在平面圖上(shang)的起伴和(he)終伴的位(wei)置等信息，表示出了伴熱(re)管(guan)線的總(zong)長度、管(guan)接(jie)頭、活(huo)接(jie)頭的材料數(shu)量。
⑤. 伴熱(re)供站(zhan)、疏水站(zhan)的位(wei)置(zhi)(zhi)及編號可以在管道平(ping)面布置(zhi)(zhi)圖(tu)(tu)上查到。伴熱(re)有關的設計文(wen)件，主要包(bao)括管道平(ping)面布置(zhi)(zhi)圖(tu)(tu)（示意了伴熱(re)站(zhan)的位(wei)置(zhi)(zhi)）及伴熱(re)連接表。
工程應用：某伴熱(re)站的設計錯誤

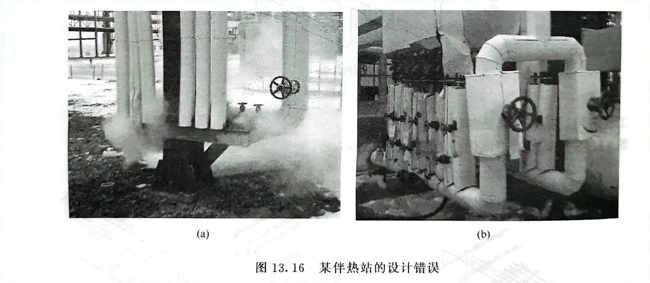

筆者在某裝(zhuang)置中看到圖13.16所示的結(jie)構，該伴熱站的設(she)計(ji)有錯(cuo)誤。
如圖13.16（a）所(suo)示，整個伴熱供(gong)站(zhan)用(yong)大型鋼(gang)固定在了(le)管廊支(zhi)柱上，應該是(shi)一(yi)端(duan)用(yong)固定支(zhi)架(jia)，一(yi)端(duan)用(yong)滑(hua)動支(zhi)架(jia)。伴管宜整體做隔(ge)熱成(cheng)集束布(bu)置。
圖13.16（b）所示為用一根管連接了兩個疏(shu)水(shui)(shui)站，每個疏(shu)水(shui)(shui)站的抽頭(tou)數量偏多(duo)。疏(shu)水(shui)(shui)器應該做(zuo)隔熱。
工(gong)程應用：某伴中管線的設(she)計錯誤

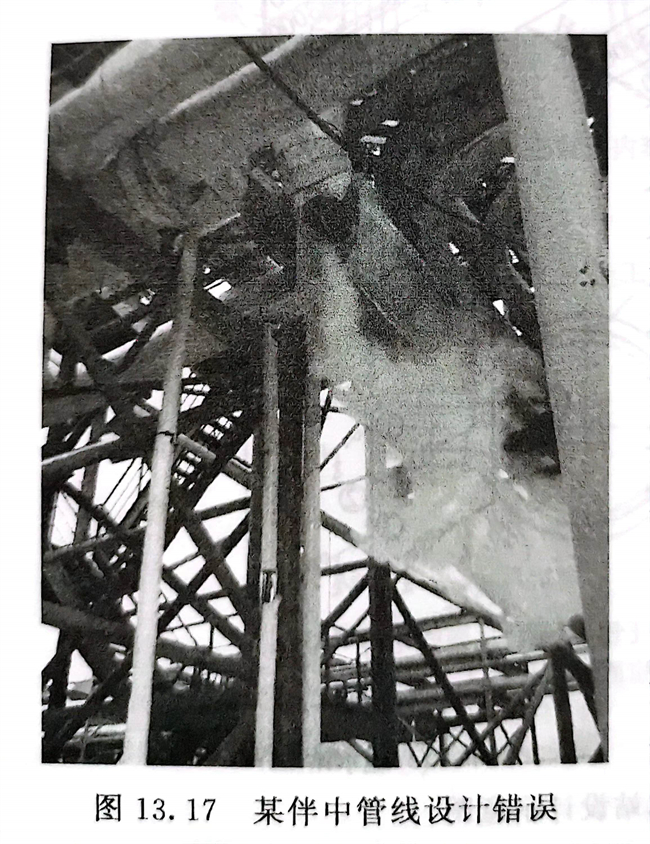

見圖13.17，某伴(ban)中管線在(zai)隔熱層內泄(xie)漏(lou)，究其原因是因為伴(ban)中管線在(zai)工藝管道上進行了(le)固(gu)定(ding)，但沒有設計膨脹彎。配管設計文件內僅標示(shi)了(le)伴(ban)中管線的固(gu)定(ding)點，而沒有標示(shi)伴(ban)中管線的膨脹彎。
工程應用：某伴熱站管線限流的設計錯誤
筆者(zhe)參(can)加某工程評(ping)審時，發(fa)現設計人把所有的(de)熱(re)水伴熱(re)站供站的(de)抽(chou)頭位(wei)置都(dou)增加了限流孔板(ban)，這是設計錯誤。
只有在某最短(duan)伴管(guan)的當量長(chang)(chang)度(du)不(bu)宜小(xiao)于最長(chang)(chang)伴管(guan)當量長(chang)(chang)度(du)的70％時，才需在伴熱供水／供汽管(guan)切斷閥(fa)(fa)下游安裝限流(liu)孔板或截止(zhi)閥(fa)(fa)等(deng)措(cuo)施，以保證所(suo)有來(lai)自同一站的伴管(guan)有相似的壓降，以實現均勻(yun)流(liu)動(dong)。
