一、裝置內構筑物(wu)的(de)類型(xing)
裝(zhuang)置內構筑物包括(kuo)管架（包括(kuo)管廊）框(kuang)架、平臺(tai)梯(ti)子、放空(kong)煙囪(cong)，防火墻、管溝、圍堰等。
二、構筑物布置設計(ji)的一般(ban)要求
①. 在(zai)構(gou)(gou)架上布置設(she)(she)備時(shi)，應結(jie)合結(jie)構(gou)(gou)設(she)(she)計布置設(she)(she)備的支(zhi)座梁，且(qie)應將尺寸(cun)相同或相近的設(she)(she)備布置在(zai)同一層構(gou)(gou)架上。
②. 靠近管廓的構架立柱宜與管廓立柱對齊。
③. 構架(jia)的(de)(de)層高應符合的(de)(de)要(yao)求：生產過程要(yao)求設備(bei)布(bu)置的(de)(de)高度(du)(du)；設備(bei)操作和檢修(xiu)的(de)(de)必要(yao)高度(du)(du)；管(guan)道布(bu)置的(de)(de)高度(du)(du)（包括與管(guan)廊(lang)相連管(guan)道的(de)(de)高度(du)(du)）。
④. 裝置的可燃氣(qi)體、液(ye)化烴和可燃液(ye)體設(she)備采用多層構架(jia)布置時(shi)，除(chu)工藝要求外，其構架(jia)不宜超過4層（含地面層）。當(dang)工藝對設(she)備布置有特殊要求（如重力流要求）時(shi)，構架(jia)層數不受(shou)此限。
三、框架(jia)的布置(zhi)設計
1. 框架的類型
框架(jia)(jia)(jia)按設(she)備(bei)布置(zhi)需要可以和(he)(he)管(guan)廊結(jie)合在一起布置(zhi)，如管(guan)廊下布置(zhi)機、泵，管(guan)廊的管(guan)道在泵的上方，管(guan)道上方第一層(ceng)框架(jia)(jia)(jia)布置(zhi)高位容器(qi)，第二層(ceng)布置(zhi)冷(leng)(leng)卻器(qi)和(he)(he)換熱(re)器(qi)，最上一層(ceng)布置(zhi)空冷(leng)(leng)器(qi)或冷(leng)(leng)凝冷(leng)(leng)卻器(qi)。框架(jia)(jia)(jia)也(ye)可以獨(du)立布置(zhi)。根(gen)據各類設(she)備(bei)要求(qiu)設(she)置(zhi)，如塔(ta)框架(jia)(jia)(jia)、反(fan)應(ying)器(qi)框架(jia)(jia)(jia)、換熱(re)設(she)備(bei)和(he)(he)容器(qi)框架(jia)(jia)(jia)等。
2. 框(kuang)架的結構尺寸
框架(jia)的(de)結(jie)構尺寸(cun)，按(an)設(she)備(bei)(bei)的(de)不同(tong)要(yao)求(qiu)確定，在(zai)(zai)管(guan)(guan)廊(lang)附(fu)近(jin)的(de)框架(jia)，其(qi)柱距與管(guan)(guan)廊(lang)柱距對(dui)齊為(wei)宜，一般(ban)為(wei)6m。框架(jia)跨度(du)隨架(jia)空(kong)設(she)備(bei)(bei)要(yao)求(qiu)不同(tong)而異。框架(jia)的(de)高(gao)度(du)應滿足設(she)備(bei)(bei)的(de)工藝操(cao)作、設(she)備(bei)(bei)的(de)安(an)裝檢(jian)修和敷設(she)管(guan)(guan)道的(de)要(yao)求(qiu)。框架(jia)的(de)層(ceng)高(gao)。按(an)最大(da)設(she)備(bei)(bei)要(yao)求(qiu)確定，但在(zai)(zai)布置(zhi)設(she)備(bei)(bei)時盡可能將尺寸(cun)相近(jin)似的(de)設(she)備(bei)(bei)布置(zhi)在(zai)(zai)同(tong)一層(ceng)框架(jia)上，而且要(yao)考慮設(she)備(bei)(bei)支座梁的(de)位置(zhi)，使(shi)其(qi)經濟合(he)理。
四、平臺梯子的布置設計
①. 在需(xu)要(yao)操作和經常維(wei)修的場(chang)所應設置(zhi)(zhi)平臺和梯(ti)子并(bing)按防火要(yao)求設置(zhi)(zhi)安全梯(ti)。
②. 在(zai)設(she)備和管(guan)道(dao)(dao)上(shang)，操作中需(xu)要維修(xiu)、檢查、調節和觀察的(de)地方，如(ru)人孔、手孔、塔、法蘭、調節閥、安全閥、取(qu)樣點、流量(liang)孔板、液面(mian)計、工藝盲板，經常操作的(de)閥門和需(xu)要用機(ji)械清理的(de)管(guan)道(dao)(dao)轉彎處都應設(she)置(zhi)平臺(tai)和梯子。
③. 對平臺的尺寸要求(qiu)
a. 一(yi)般平(ping)臺寬(kuan)度(du)不應(ying)小于(yu)(yu)0.8m，平(ping)臺上凈空不應(ying)小于(yu)(yu)2.2m。
b. 相(xiang)鄰塔器的(de)平臺標高應盡量一(yi)樣，布(bu)置成聯合平臺。
c. 為設(she)(she)備人(ren)孔、手(shou)孔設(she)(she)置(zhi)的(de)(de)平臺，與(yu)人(ren)孔中心的(de)(de)距(ju)離宜(yi)為0.6～1.2m，不宜(yi)大于1.5m；與(yu)手(shou)孔的(de)(de)距(ju)離不宜(yi)大于0.8～1.4m。
d. 為設備(bei)加料口設置(zhi)的(de)平臺，距料口頂不宜大(da)于1.0m。
e. 裝設在(zai)設備(bei)上的(de)平臺不(bu)應妨礙設備(bei)的(de)檢修，否(fou)則，應做成可拆卸式(shi)的(de)。
f. 為(wei)立式換熱(re)器設置(zhi)的平臺(tai)與上(shang)部管箱法蘭(lan)或管箱蓋的距離不宜大于1.5m。
g. 為了(le)便(bian)于檢修水(shui)箱內的管束(shu)，水(shui)箱上的平臺應是可拆卸的。
④. 梯(ti)子的設置要(yao)求
a. 廠房和(he)框(kuang)架的(de)主要(yao)梯(ti)子和(he)操作頻(pin)繁的(de)平(ping)臺的(de)梯(ti)子應采用斜梯(ti)。成組布置的(de)塔的(de)聯合平(ping)臺，宜采用斜梯(ti)。其他場(chang)合可設直梯(ti)、并應按(an)疏(shu)(shu)散(san)和(he)安(an)全要(yao)求設置安(an)全疏(shu)(shu)散(san)梯(ti)。
b. 在(zai)設(she)置平臺(tai)有困難(nan)而又(you)需要操作和維(wei)修(xiu)的(de)地方可設(she)置直梯，如在(zai)設(she)備上安裝的(de)壓力計、溫度計，不經常打開的(de)手孔，液位控(kong)制(zhi)器在(zai)2.0～3.5m之間(jian)，以及為地下設(she)備設(she)置的(de)地坑深度為2.0m以上等處。
⑤. 梯子的尺(chi)寸要求
a. 斜(xie)梯(ti)的角度(du)一(yi)般為45°，由(you)于條件(jian)限制也可55°，每段(duan)斜(xie)梯(ti)的高度(du)不宜大于5m。超過5m時可設梯(ti)間平臺(tai)，分段(duan)設梯(ti)子。
b. 斜梯的寬度不應(ying)小于0.7m。
c. 直梯的寬度宜為0.4～0.6m。
d. 設(she)備上的直梯宜從側面(mian)通向平臺(tai)。每段直梯的高(gao)度不(bu)應大于8m。超過8m時必(bi)須設(she)梯間平臺(tai)，分(fen)段設(she)梯子(zi)。
根據GB 4053.1-2009“單(dan)段梯(ti)(ti)及多段梯(ti)(ti)的梯(ti)(ti)高(gao)均應不(bu)(bu)大于(yu)15m”結合(he)石(shi)油化工(gong)裝置的特點(dian)，規定作為操作梯(ti)(ti)每段梯(ti)(ti)子的高(gao)度不(bu)(bu)宜大于(yu)10m；作為安全(quan)疏(shu)散(san)梯(ti)(ti)的每段梯(ti)(ti)子的高(gao)度可大于(yu)10m，但不(bu)(bu)應大于(yu)15m。
⑥. 超過2m的直梯應設安全護(hu)籠。
⑦. 平(ping)臺的(de)防護欄桿(gan)高度(du)為1m，20m以(yi)上平(ping)臺的(de)防護欄桿(gan)高度(du)一般為1.2m。防護欄桿(gan)為固定式(shi)設施。對(dui)于影響檢(jian)修(xiu)的(de)欄桿(gan)，應采(cai)用可拆(chai)卸式(shi)的(de)。
⑧. 根據(ju)GB50160防火規范要求(qiu)，甲(jia)(jia)、乙、丙類塔區聯合平(ping)臺以(yi)及(ji)其他工藝設(she)(she)備和大(da)型容器或容器組的平(ping)臺，均應(ying)設(she)(she)置(zhi)不(bu)(bu)少于兩個(ge)通(tong)往地(di)面的梯子，作(zuo)為安(an)(an)全(quan)出口(kou)(kou)，各安(an)(an)全(quan)口(kou)(kou)的距離(li)不(bu)(bu)應(ying)大(da)于25m。但對不(bu)(bu)大(da)于8m的甲(jia)(jia)類平(ping)臺和長度不(bu)(bu)大(da)于15m的乙、丙類平(ping)臺可只設(she)(she)一個(ge)梯子，相鄰的框架、平(ping)臺宜根據(ju)安(an)(an)全(quan)疏(shu)散的需要用走橋連(lian)通(tong)。
⑨. 根據GB50160防(fang)火(huo)規范要求(qiu)：進、出裝置的可(ke)燃(ran)氣體、液(ye)化烴和(he)可(ke)燃(ran)液(ye)體的管(guan)道，在裝置的邊界處(chu)應(ying)設(she)隔(ge)斷(duan)閥(fa)和(he)8字盲板，在隔(ge)斷(duan)閥(fa)處(chu)應(ying)設(she)平(ping)臺(tai)，長度(du)等于(yu)或大于(yu)8m的平(ping)臺(tai)應(ying)在兩個(ge)方向設(she)梯子。
⑩. 平臺荷(he)重一般為(wei)200kgf／㎡，對于(yu)供(gong)檢修(xiu)用的(de)平臺一般按(an)400k0kgf/㎡均布載荷(he)設計。對于(yu)大型(xing)設備應按(an)其(qi)最大部件荷(he)重與土(tu)建專業商定(ding)。
五、梯(ti)子、平(ping)臺、活(huo)動梯(ti)子平(ping)臺的設(she)計(ji)部位

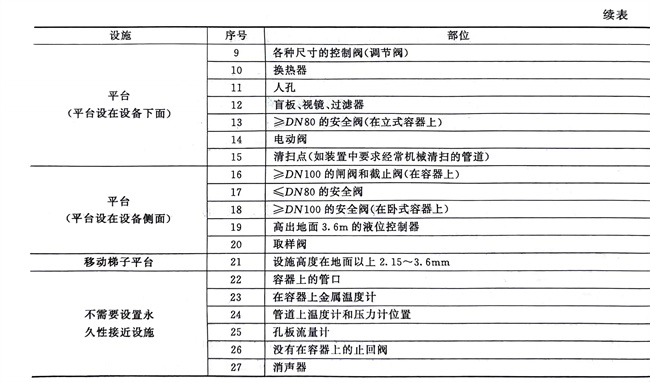

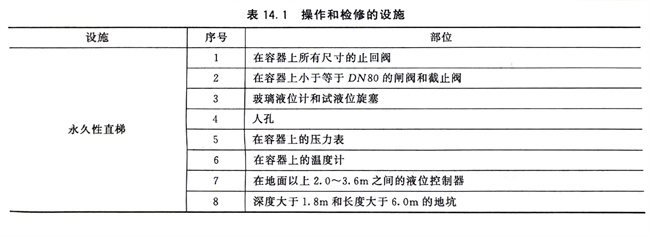

操作(zuo)、檢(jian)修用梯子、平(ping)臺(tai)(tai)、活(huo)動(dong)梯子平(ping)臺(tai)(tai)的設計部位見表14.1。
六、放空煙囪的布置設計
①. 可燃氣(qi)(qi)體(ti)及有害氣(qi)(qi)體(ti)的排(pai)放要(yao)求(qiu)和(he)高(gao)度，應(ying)符(fu)合現行GB 16297《大(da)氣(qi)(qi)污染綜合排(pai)放標準》、GB 50160《石油化工(gong)企業設計防(fang)火規(gui)范》或(huo)項(xiang)目(mu)建設所在國家(jia)或(huo)地區的規(gui)范要(yao)求(qiu)。
②. 放空(kong)用煙(yan)囪(cong)應設置在(zai)裝置的一端或邊緣地區，且位于裝置常(chang)年最小(xiao)頻率風向的上(shang)風側。
③. 放空用煙囪與周圍平臺的位置關系應符合下列要求：

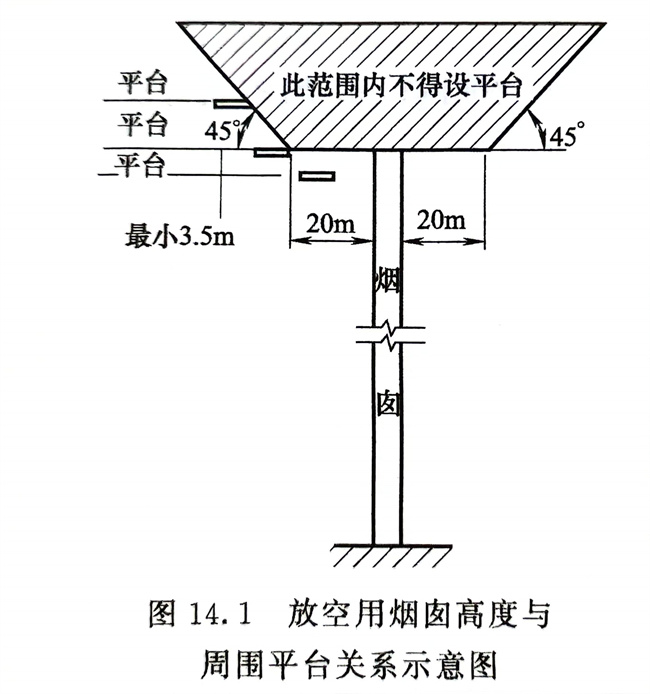

a. 如在煙(yan)(yan)囪(cong)頂(ding)部外緣水平(ping)方(fang)向20m范圍內(nei)布置平(ping)臺(tai)，煙(yan)(yan)囪(cong)頂(ding)部至少高(gao)出(chu)平(ping)臺(tai)3.5m，如圖14.1所示(shi)，如平(ping)臺(tai)上還有操(cao)作(zuo)室，煙(yan)(yan)囪(cong)應高(gao)出(chu)操(cao)作(zuo)室的(de)屋(wu)頂(ding)2m。
b. 如(ru)在煙囪頂部外緣算(suan)起水平(ping)方向20m以外布(bu)置(zhi)平(ping)臺，平(ping)臺應按圖14.1的(de)要求設置(zhi)。
