馬氏體不(bu)銹(xiu)鋼同鐵素體不銹鋼和奧氏體(ti)不銹鋼(gang)的特性不同，馬氏體不(bu)銹鋼(gang)管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬氏(shi)體不銹(xiu)鋼可以作結構鋼用，也可以作工具鋼和模具鋼用。

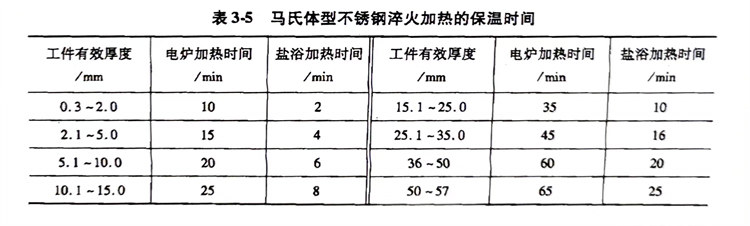

  馬氏(shi)(shi)(shi)體(ti)不(bu)銹鋼(gang)(gang)管的(de)(de)淬(cui)火加(jia)(jia)熱(re)溫(wen)度(du)(du)對淬(cui)火后(hou)鋼(gang)(gang)的(de)(de)硬度(du)(du)影響很大，一般來(lai)說隨(sui)加(jia)(jia)熱(re)溫(wen)度(du)(du)的(de)(de)升高硬度(du)(du)增加(jia)(jia)。淬(cui)火時(shi)，淬(cui)火加(jia)(jia)熱(re)溫(wen)度(du)(du)升到(dao)臨界點以(yi)上，使碳化(hua)物(wu)固(gu)(gu)溶到(dao)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)中。在升溫(wen)使碳化(hua)物(wu)固(gu)(gu)溶時(shi)，碳擴散速度(du)(du)較慢，為得到(dao)均(jun)勻的(de)(de)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)組織，加(jia)(jia)熱(re)溫(wen)度(du)(du)一般要(yao)比臨界溫(wen)度(du)(du)高50℃以(yi)上，而(er)(er)且還必(bi)須(xu)有一定的(de)(de)保溫(wen)時(shi)間，以(yi)便使碳化(hua)物(wu)充分、均(jun)勻地溶解。馬氏(shi)(shi)(shi)體(ti)不(bu)銹鋼(gang)(gang)淬(cui)火加(jia)(jia)熱(re)保溫(wen)時(shi)間見(jian)表3-5。但是加(jia)(jia)熱(re)保溫(wen)時(shi)間過(guo)(guo)長、加(jia)(jia)熱(re)溫(wen)度(du)(du)過(guo)(guo)高，會使馬氏(shi)(shi)(shi)體(ti)組織不(bu)均(jun)勻，殘(can)留(liu)(liu)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)組織增多。殘(can)留(liu)(liu)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)在加(jia)(jia)工和使用時(shi)，會發生(sheng)馬氏(shi)(shi)(shi)體(ti)相變，從而(er)(er)造(zao)成工件的(de)(de)尺寸(cun)發生(sheng)變化(hua)。碳含量越(yue)高，殘(can)留(liu)(liu)奧(ao)(ao)氏(shi)(shi)(shi)體(ti)量越(yue)多。

  馬(ma)氏體(ti)不(bu)銹鋼(gang)(gang)管是熱(re)(re)(re)(re)裂紋(wen)敏感性鋼(gang)(gang)種，在低(di)溫時熱(re)(re)(re)(re)導(dao)率(lv)低(di)，快速加(jia)熱(re)(re)(re)(re)易(yi)產生裂紋(wen)，因此在淬火(huo)加(jia)熱(re)(re)(re)(re)大斷面和碳(tan)含量高的(de)材料時應該先預(yu)熱(re)(re)(re)(re)，預(yu)熱(re)(re)(re)(re)溫度為600～800℃，時間為1～3h，然后(hou)再快速升溫。因為高溫加(jia)熱(re)(re)(re)(re)時不(bu)銹鋼(gang)(gang)熱(re)(re)(re)(re)導(dao)率(lv)變好(hao)，為減少高溫加(jia)熱(re)(re)(re)(re)氧化也應在預(yu)熱(re)(re)(re)(re)后(hou)迅速升溫。Cr13型不(bu)銹鋼(gang)(gang)最好(hao)進(jin)行兩次(ci)預(yu)熱(re)(re)(re)(re)（第一(yi)次(ci)為550～670℃，第二次(ci)為750～800℃）。

  馬(ma)氏體(ti)不銹鋼管(guan)在(zai)(zai)高溫加(jia)熱時，應注意(yi)防(fang)止表面脫碳，一般應在(zai)(zai)帶有保護(hu)氣氛的電(dian)爐中加(jia)熱，有條(tiao)件的情況下最好在(zai)(zai)真空電(dian)爐中加(jia)熱。淬火和回火后還要進行機械加(jia)工的工件允許在(zai)(zai)鹽浴爐中加(jia)熱。

  馬氏體(ti)(ti)不銹鋼(gang)(gang)管(guan)在(zai)高溫(wen)奧氏體(ti)(ti)化溫(wen)度保溫(wen)和高溫(wen)淬火后，因鋼(gang)(gang)內存在(zai)內應力大和脆(cui)化等問題，應及時進行(xing)回火，以免產生裂紋，并(bing)可(ke)獲得實(shi)用的綜合(he)性能。
