為(wei)了提高(gao)(gao)零(ling)(ling)件的(de)使用壽命，人們對其(qi)進(jin)行(xing)了硼(peng)氮(dan)共(gong)滲。滲硼(peng)后的(de)零(ling)(ling)件既具有(you)滲硼(peng)層的(de)高(gao)(gao)硬(ying)度(du)、高(gao)(gao)耐磨性(xing)(xing)和高(gao)(gao)耐熱性(xing)(xing)，同時(shi)滲層又具有(you)較(jiao)小的(de)脆性(xing)(xing)，從而提高(gao)(gao)了過渡層的(de)強韌(ren)性(xing)(xing)，而且較(jiao)單獨滲硼(peng)層更深，具有(you)更高(gao)(gao)的(de)壓應力和更高(gao)(gao)的(de)抗斷(duan)裂強度(du)、塑性(xing)(xing)和韌(ren)性(xing)(xing)。

一(yi)、工藝1

 1. 復合滲滲劑

   工(gong)業純高硼(peng)鐵、尿素、SiC和氟硼(peng)酸鉀等。

 2. 設備

   復合滲(shen)容器可(ke)用碳鋼或不(bu)銹(xiu)鋼焊成，可(ke)在RJX309型電阻爐和 SR-JX813型高溫(wen)電阻爐中進行。

 3. 復合滲工藝(yi)

   3Cr2W8V鋼模具的復合滲工藝為：加熱溫度570℃×3h+900℃×5h。。復合滲結束后，升溫1050℃保溫2h，油淬，550～650℃×2h 回火三次。

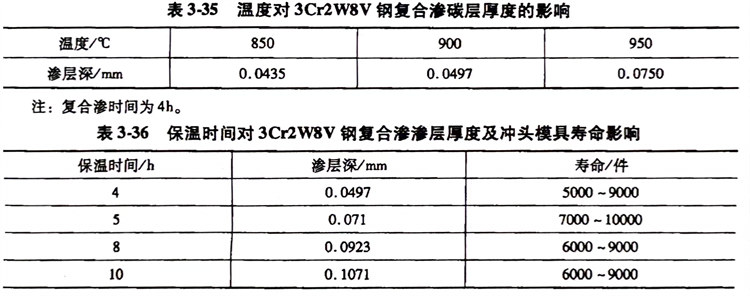

  復合滲溫(wen)度(du)和(he)保溫(wen)時(shi)間對3Cr2W8V鋼滲層(ceng)深度(du)的影響見表3-35和(he)表3-36。

  復合滲后的硼化合物的硬度為1400～1800HV0.1，其表層組織主要是Fe₂B相，過渡層是碳的富集區，主要是Fe₃C相；氮的富集區主要是Fe₃N。零件的使用壽命有較大提高。

二、工藝2

 1. 復合(he)滲(shen)滲(shen)劑

   （質量分數）5%B₄C+5%KBF₄+1%活性炭+0.5% NH₄Cl+5%(NH₂)₂CO，余為SiC。

 2. 工(gong)藝

   將工件(jian)清洗干凈，烘干，裝入共滲箱內。

   1Cr18Ni9Ti不銹鋼零件經580℃×3h+900℃×8h，爐冷至400℃出爐冷卻。

 3. 結果(guo)

   不銹鋼零件表層顯微硬度1553~1980 HV0.2，共滲層厚度0.05～0.08mm。表層組織為FeB +Fe₂B，次層為Fe₂B+α-Fe，第三層為Fe₂B+α-Fe+y-Fe。

  經(jing)硼(peng)氮共滲處(chu)理(li)的(de)1Cr18Ni9Ti不銹鋼零件的(de)使(shi)用壽命提高1.5～2倍。
