不銹鋼焊條施焊過程中焊條熔化至整根長度的2/3時，焊條尾部會發紅（甚至藥皮于裂）、飛濺增大、焊縫凸起、焊縫成形惡化、脫渣困難。產生上述現象的主要原因是由于奧氏體(ti)不銹鋼焊芯的電阻率大、導熱性差；不銹(xiu)鋼焊(han)接多數采用短弧焊接，所以熔滴過渡形以大熔滴短路過渡較多，而短路過渡期間焊接電流很大，焊芯電阻產生的熱量占電弧熱份很大，奧氏體導熱很慢，隨著焊接時間的增加奧氏體不銹鋼焊芯的電阻熱不斷上升，致使恨至整根焊條長約2/3時，焊條尾部便會發紅。又由于不銹鋼焊芯線脹系數較大（比H08A焊芯的線脹系數大50％），當焊條尾部發紅時，焊芯尺寸有較大的伸長和擴展，使藥皮承受極大的擴脹力（藥皮膨脹系數與焊芯膨脹系數不一致，且藥皮強度低于焊芯的強度）而導致藥皮開裂，使焊條工藝性急劇下降。

  為了減少或避免不銹鋼(gang)焊(han)條的尾部發紅和藥皮開裂現象，可采取以下措施。

   ①. 改變焊(han)芯(xin)材(cai)質，采用鉻不銹(xiu)鋼(gang)(gang)或低碳鋼(gang)(gang)焊(han)芯(xin)。例如以H08A為焊(han)芯(xin)，在藥(yao)皮中加人(ren)了鐵粉和高(gao)鉻、鎳的原材(cai)料，通過(guo)藥(yao)皮過(guo)渡合金元素方(fang)式而獲得高(gao)熔(rong)敷效率的不銹(xiu)鋼(gang)(gang)焊(han)條(tiao)（例如A102T不銹(xiu)鋼(gang)(gang)焊(han)條(tiao)）。該焊(han)條(tiao)施焊(han)時(shi)電(dian)弧穩定(ding)，熔(rong)渣流動良好，脫渣容易且藥(yao)皮不發紅，無(wu)藥(yao)皮開裂(lie)現象。

   ②. 采用不銹鋼焊芯(xin)，通過(guo)(guo)改變藥(yao)皮成分來提(ti)高(gao)電弧電壓，熔滴(di)(di)(di)過(guo)(guo)渡形(xing)(xing)式(shi)采用細滴(di)(di)(di)渣壁過(guo)(guo)渡，由于細小的(de)熔滴(di)(di)(di)只占焊芯(xin)截面的(de)較小部(bu)分，因而使(shi)焊芯(xin)的(de)熔化加(jia)快，從而減少電阻(zu)熱，以降低焊芯(xin)表面溫度(du)，使(shi)藥(yao)皮的(de)熔化速度(du)減慢，促使(shi)其形(xing)(xing)成深(shen)套(tao)筒(tong)(tong)。深(shen)套(tao)筒(tong)(tong)的(de)形(xing)(xing)成提(ti)高(gao)了(le)(le)電弧的(de)名義電壓，在保持電弧功率一定的(de)條件下，即可減小焊接(jie)電流，從而避免了(le)(le)焊條尾部(bu)發(fa)紅，并(bing)改善了(le)(le)焊接(jie)的(de)綜合工藝性能。

  可防(fang)止焊條發紅、藥皮(pi)開(kai)裂的焊條包括 A042Si、A042Mn、A052、A101、A201A、102A和A102T等(deng)牌號，詳見表(biao)2-6。

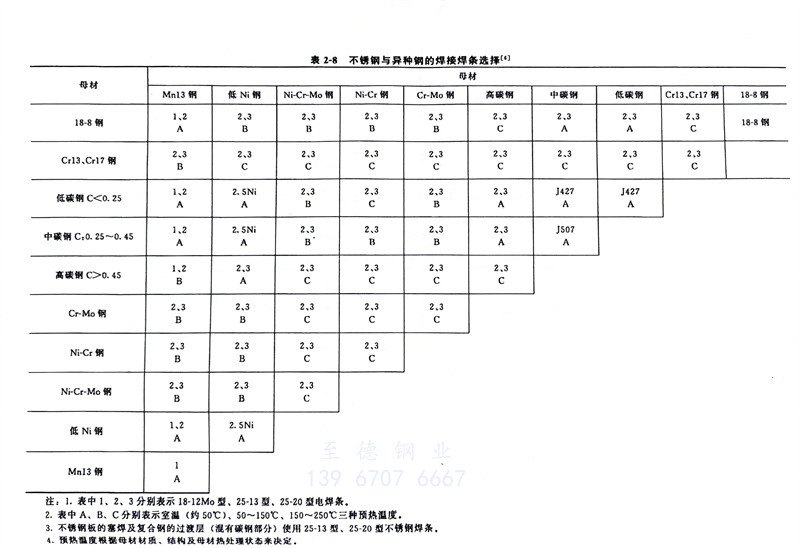

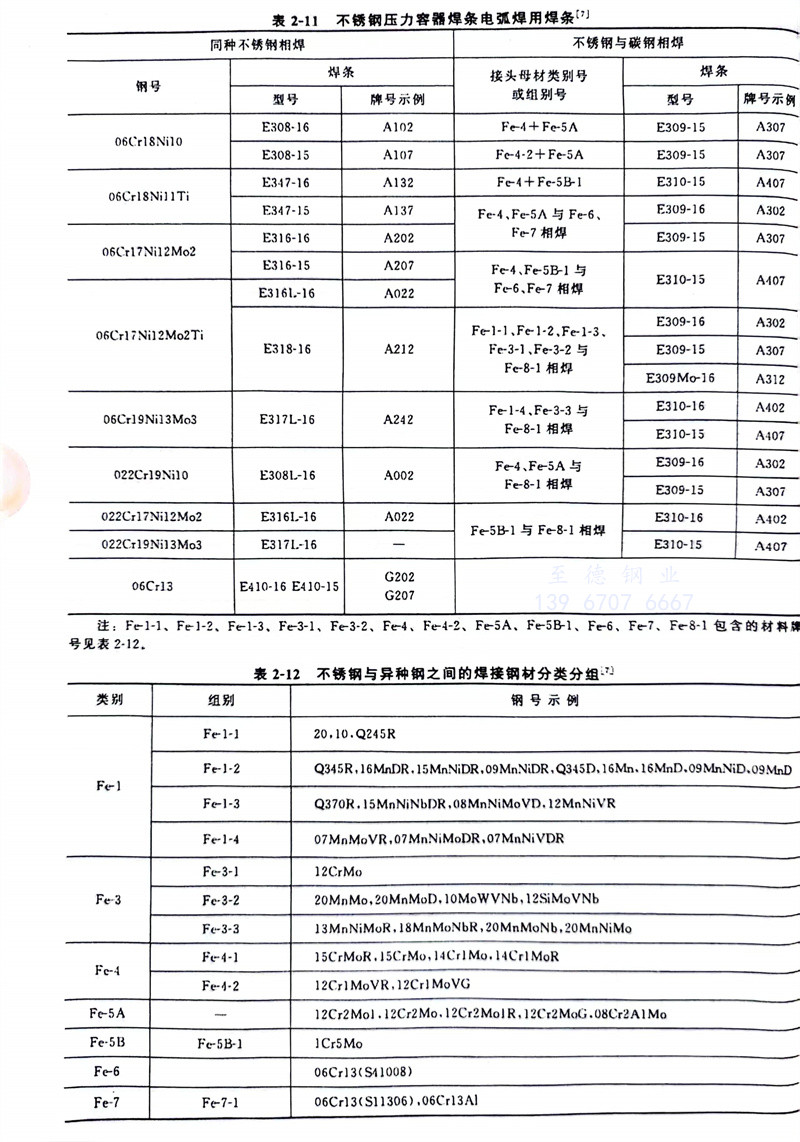

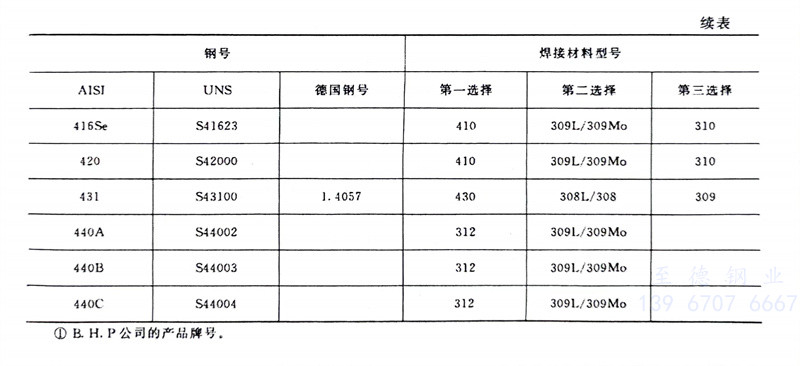

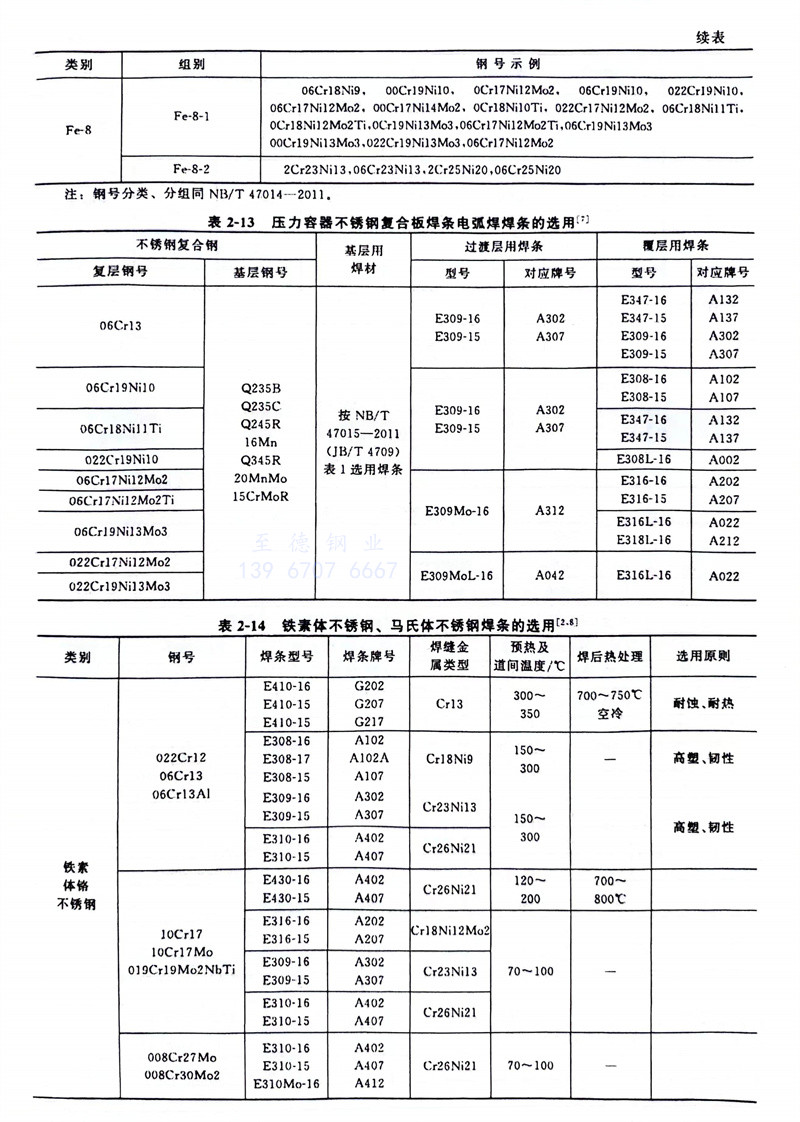

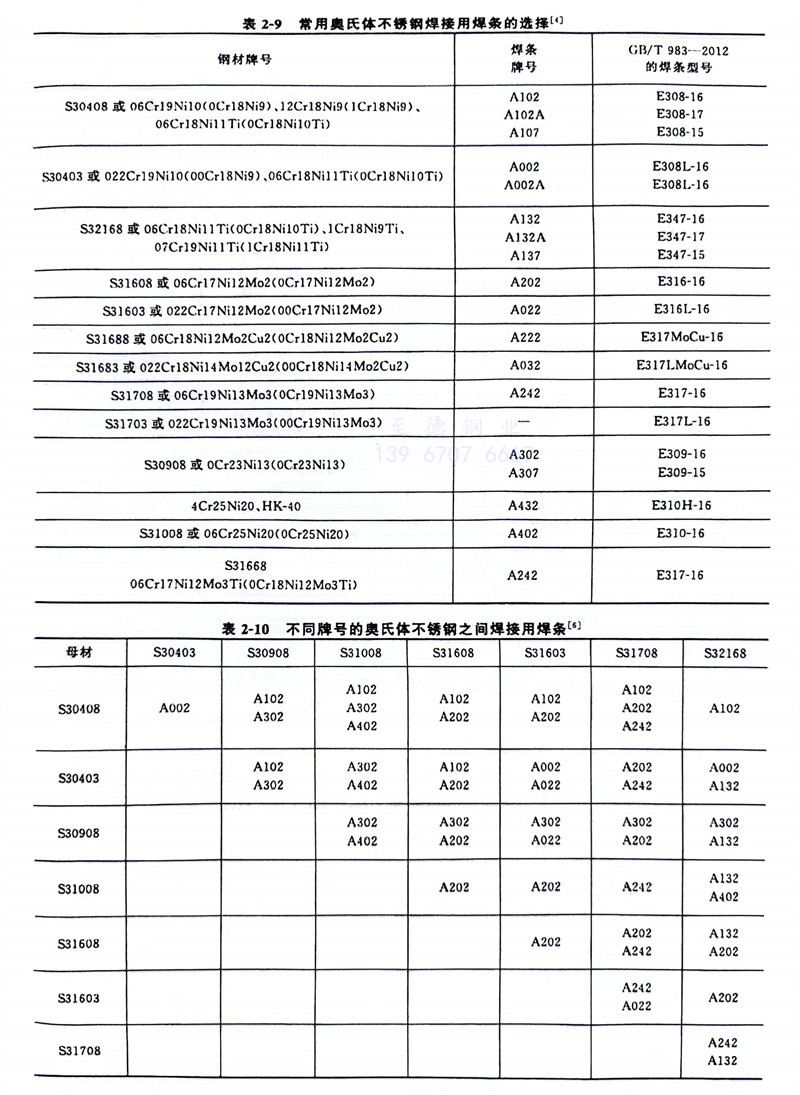

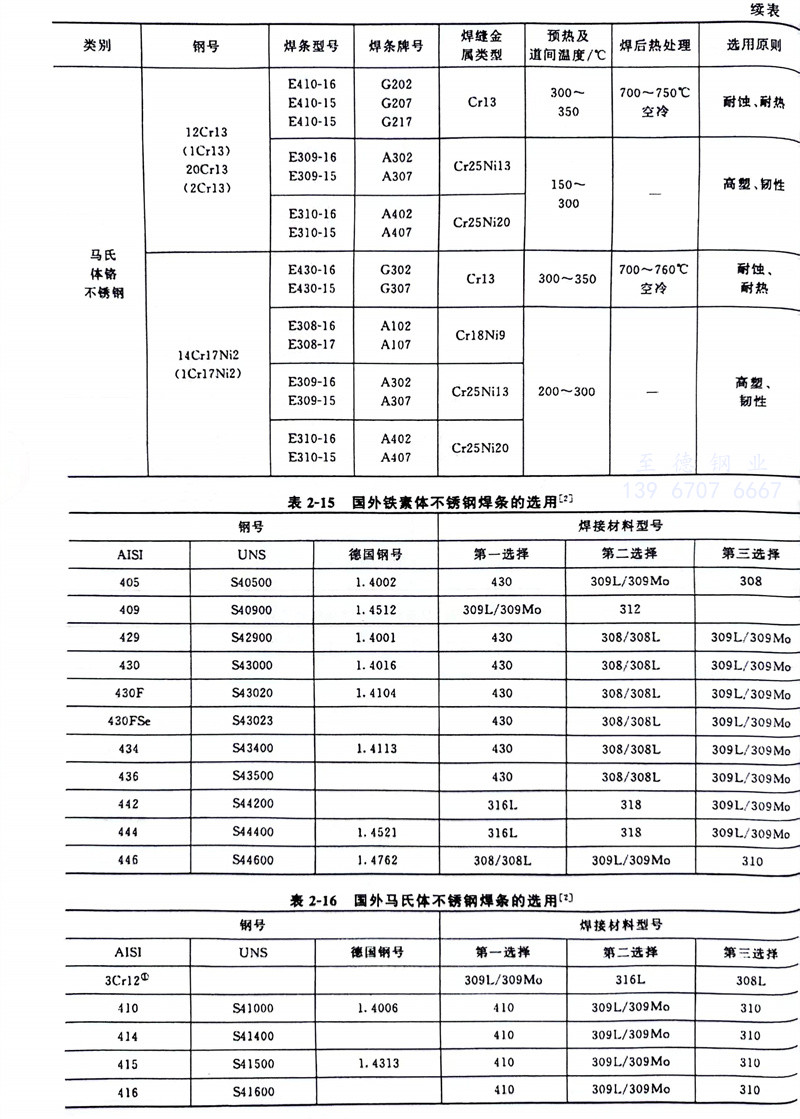

   不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)焊(han)(han)(han)(han)條(tiao)的(de)(de)(de)選擇(ze)見表2-5（含(han)力學性能和熱處理(li)要(yao)求(qiu)）、表2-6（含(han)焊(han)(han)(han)(han)條(tiao)牌(pai)號(hao)與型號(hao)的(de)(de)(de)對應關(guan)系）、表2-8（不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)與異(yi)種鋼(gang)(gang)(gang)(gang)(gang)(gang)的(de)(de)(de)焊(han)(han)(han)(han)接(jie)焊(han)(han)(han)(han)條(tiao)的(de)(de)(de)選擇(ze)原(yuan)則）、表2-9（適(shi)(shi)(shi)用(yong)于(yu)奧(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)之(zhi)間的(de)(de)(de)焊(han)(han)(han)(han)接(jie)）、表2-10（適(shi)(shi)(shi)用(yong)于(yu)不(bu)(bu)同牌(pai)號(hao)的(de)(de)(de)奧(ao)氏(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)之(zhi)間的(de)(de)(de)焊(han)(han)(han)(han)接(jie)）、表2-11（不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)壓力容器焊(han)(han)(han)(han)條(tiao)電(dian)弧焊(han)(han)(han)(han)用(yong)焊(han)(han)(han)(han)條(tiao)選擇(ze)）、表2-13（適(shi)(shi)(shi)用(yong)于(yu)焊(han)(han)(han)(han)接(jie)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)復合板時焊(han)(han)(han)(han)條(tiao)的(de)(de)(de)選用(yong)）、表2-14（鐵(tie)素體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)、馬(ma)氏(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)焊(han)(han)(han)(han)接(jie)用(yong)焊(han)(han)(han)(han)條(tiao)），不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)與異(yi)種鋼(gang)(gang)(gang)(gang)(gang)(gang)之(zhi)間的(de)(de)(de)焊(han)(han)(han)(han)接(jie)鋼(gang)(gang)(gang)(gang)(gang)(gang)材分(fen)類(lei)分(fen)組(zu)見表2-12。國外鐵(tie)素體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)焊(han)(han)(han)(han)條(tiao)的(de)(de)(de)選用(yong)見表2-15，國外馬(ma)氏(shi)體(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)(gang)(gang)焊(han)(han)(han)(han)條(tiao)的(de)(de)(de)選用(yong)見表2-16。
