應力腐蝕發生首先要有拉伸應力的作用，尤其是焊接結構的焊接應力的作用更不能忽視。奧氏體不銹(xiu)鋼管的熱物理性能導熱性差，線脹系數大，在相同的焊接條件下，焊接殘余應力較大。因此應盡量降低工作應力、熱應力、裝配應力和焊接殘余應力等。

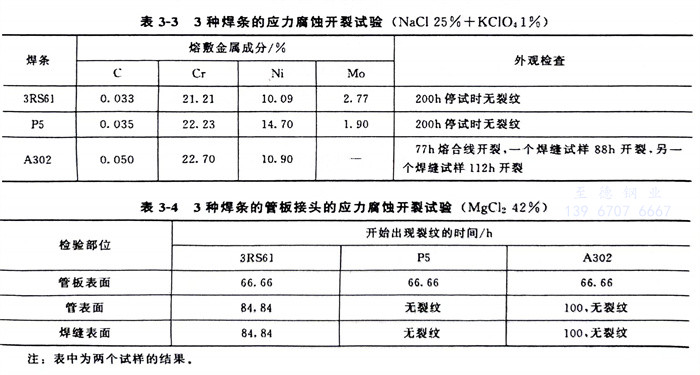

另外，為了防止應力(li)腐蝕開裂，應合理調整焊縫成分。有些資料研究表明：對于同一母材雙(shuang)相不(bu)銹鋼 00Cr18Ni5Mo3Si2，采用3種不同成分的焊條焊接，在兩種不同的腐蝕介質中的應力腐蝕開裂性能并不同，如表3-3和表3-4所示。
另外，焊(han)縫為γ＋δ雙(shuang)相(xiang)組(zu)織(zhi)，在氯化(hua)物介質(zhi)中抗腐(fu)蝕能力(li)并不(bu)亞(ya)于雙(shuang)相(xiang)不(bu)銹(xiu)鋼(gang)管。所以Cr-Ni奧(ao)氏體不(bu)銹(xiu)鋼(gang)中含(han)有(you)δ相(xiang)時(shi)，在氯化(hua)物介質(zhi)中是有(you)利的，可降低應力(li)腐(fu)蝕開裂傾向。
