為了節約成本，對于要求有耐蝕性的壓力容器，通常應用不銹鋼復合板(ban)。復合鋼板是由較薄的不銹鋼與較厚的珠光體鋼復合軋制而成的雙金屬板。較厚的是珠光體鋼，滿足力學性能的要求；較薄的不銹鋼(gang)覆層可為Cr18Ni9Ti、Cr23Ni28Mo3Cu3Ti等。覆層總是接觸腐蝕介質，其厚度為板厚的10％～20％。

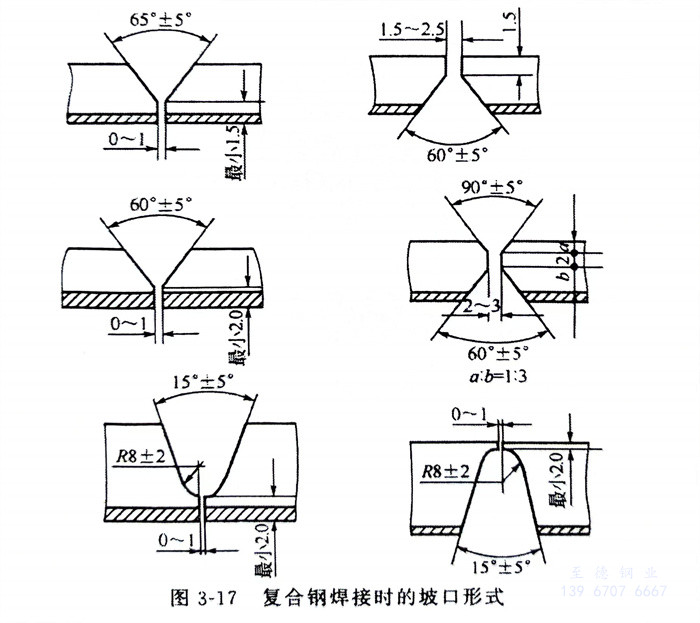

  焊(han)接(jie)(jie)復(fu)合鋼板，有其(qi)獨特(te)的(de)(de)焊(han)接(jie)(jie)特(te)點，焊(han)接(jie)(jie)順序可(ke)先(xian)從(cong)基體一(yi)側開(kai)始(shi)焊(han)接(jie)(jie)，也(ye)可(ke)先(xian)從(cong)覆層一(yi)側開(kai)始(shi)焊(han)接(jie)(jie)。此(ci)兩種焊(han)接(jie)(jie)順序各有其(qi)不(bu)同(tong)的(de)(de)坡(po)口形式(shi)(shi)，如圖3-17所示。先(xian)從(cong)基體一(yi)側開(kai)始(shi)焊(han)接(jie)(jie)，基體焊(han)完之后，可(ke)以應用(yong)鏟根方式(shi)(shi)，也(ye)可(ke)以用(yong)預加工方式(shi)(shi)焊(han)接(jie)(jie)覆層。用(yong)同(tong)樣方法(fa)(fa)也(ye)可(ke)以先(xian)焊(han)覆層，但先(xian)焊(han)覆層的(de)(de)方法(fa)(fa)相對(dui)消耗(hao)不(bu)銹鋼焊(han)接(jie)(jie)材料(liao)較多，成本稍(shao)高，所以通(tong)常先(xian)從(cong)基體一(yi)側開(kai)始(shi)焊(han)接(jie)(jie)。

  為了保證(zheng)復合(he)鋼板不失去原有的(de)綜合(he)性(xing)能，覆層和基層要分別(bie)焊接。基體與覆層可分別(bie)選用各自適用的(de)焊接材料(liao)焊接。

  為(wei)避(bi)免焊接(jie)裂紋并且使覆層耐蝕性不(bu)降低，必須(xu)在覆層和(he)基(ji)層之間采用過(guo)渡層焊縫(feng)，同(tong)時要注意(yi)基(ji)體材料的(de)稀釋作用，應先用鉻、鎳(nie)含量稍高的(de)奧氏體填充金(jin)屬來焊接(jie)過(guo)渡焊縫(feng)，以防(fang)止產生硬脆組織。

  如果條(tiao)件(jian)允許(xu)，復合鋼的基體(ti)很(hen)薄(bo)時，也可用奧氏體(ti)填充(chong)金屬(shu)焊(han)接(jie)復合鋼的全厚度(du)。此時，要考慮(lv)基體(ti)材料的稀釋(shi)作用，選擇鉻、鎳含量較高的填充(chong)金屬(shu)。

  在(zai)壓力(li)容器(qi)制(zhi)造(zao)中，有時也遇(yu)到復(fu)合鋼(gang)與奧氏體不(bu)(bu)銹(xiu)(xiu)鋼(gang)焊(han)接，這時，可以采用圖3-16所示的焊(han)接順(shun)序，先在(zai)復(fu)合鋼(gang)的坡口面上用不(bu)(bu)銹(xiu)(xiu)鋼(gang)焊(han)接材料進行隔離層堆焊(han)，然(ran)后(hou)再與不(bu)(bu)銹(xiu)(xiu)鋼(gang)焊(han)接。
