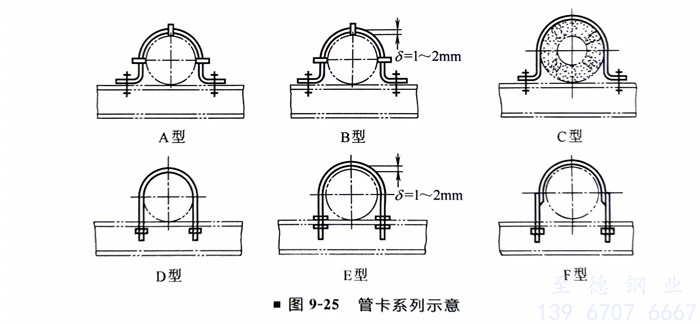

管卡是一種應用(yong)比較(jiao)廣泛的(de)支架形式，它常與梁柱或(huo)其他支架（如懸臂支架等）配合使(shi)用(yong)，用(yong)于非隔熱(re)管道(dao)，也可(ke)用(yong)于保冷管道(dao)。一般由扁鋼(gang)或(huo)圓鋼(gang)制作。常用(yong)的(de)管卡形式如圖9-25所示(shi)。

  圖(tu)9-25中共給出(chu)了A、B、C、D、E、F六種(zhong)管(guan)卡，其(qi)應用情況(kuang)分述(shu)如(ru)下(xia)：

  A型管(guan)(guan)卡(ka)常配(pei)有支(zhi)耳(er)板(ban)，當它們與懸臂支(zhi)架配(pei)合(he)用于豎管(guan)(guan)時(shi)，可起(qi)承重(zhong)作用，當它們與水平(ping)梁配(pei)合(he)用于水平(ping)管(guan)(guan)時(shi)，可起(qi)止推作用。該(gai)管(guan)(guan)卡(ka)的(de)承載(zai)能力取決于扁鋼的(de)寬度、螺(luo)栓(shuan)的(de)數量、支(zhi)耳(er)板(ban)的(de)大小(xiao)和數量，一般(ban)情況它適(shi)用于DN80～350的(de)光(guang)管(guan)(guan)承重(zhong)或止推。

  B型管(guan)卡既可與懸臂支架(jia)配(pei)合，又可與水(shui)平支承梁配(pei)合，用于DN80～350光(guang)管(guan)（豎直或(huo)水(shui)平）的(de)導向。

  C型管(guan)(guan)(guan)卡專用于保冷管(guan)(guan)(guan)道的(de)承(cheng)重(zhong)和(he)導(dao)向。當(dang)它用于豎直管(guan)(guan)(guan)子的(de)承(cheng)重(zhong)時(shi)，限用于DN50以下的(de)管(guan)(guan)(guan)子，當(dang)管(guan)(guan)(guan)子直徑較大時(shi)，應(ying)輔以其(qi)他(ta)承(cheng)重(zhong)支架。

  D型和E型管(guan)卡均用圓鋼(gang)做(zuo)支架零部件，形式較(jiao)簡單(dan)。又由于(yu)它沿(yan)管(guan)子切向(xiang)拉緊，可獲得(de)較(jiao)大(da)的卡緊力，故不(bu)大(da)于(yu)DN50的豎直光管(guan)常以D型管(guan)卡進行(xing)承重。E型常用于(yu)DN15～150的豎直或(huo)水平光管(guan)的導向(xiang)，此時它的固定螺(luo)母為生根件，上下各一個，便(bian)于(yu)保證(zheng)導向(xiang)間隙。

  F型(xing)管(guan)卡常又(you)稱防(fang)振(zhen)管(guan)卡，用于有機(ji)械振(zhen)動的(de)管(guan)道。該(gai)支(zhi)架(jia)用扁(bian)鋼做(zuo)卡箍零部件以增(zeng)大其受力面積，而以螺(luo)(luo)栓(shuan)切向(xiang)拉緊(jin)有利(li)于增(zeng)加支(zhi)架(jia)的(de)卡緊(jin)力，管(guan)卡與管(guan)子(zi)之間墊若干石(shi)棉(mian)塊，既(ji)便于增(zeng)加振(zhen)動阻(zu)尼，又(you)使管(guan)子(zi)能夠有少(shao)量的(de)軸向(xiang)位移，固定螺(luo)(luo)母為雙螺(luo)(luo)母，以防(fang)止因振(zhen)動而脫(tuo)落。
