可變彈(dan)簧(huang)支吊架的(de)(de)核心部件是一個被(bei)(bei)(bei)控制的(de)(de)圓柱(zhu)彈(dan)簧(huang)，當被(bei)(bei)(bei)支承(cheng)管道發生豎向位移時(shi)，會帶動圓柱(zhu)彈(dan)簧(huang)的(de)(de)控制板使彈(dan)簧(huang)被(bei)(bei)(bei)壓縮或被(bei)(bei)(bei)拉長。

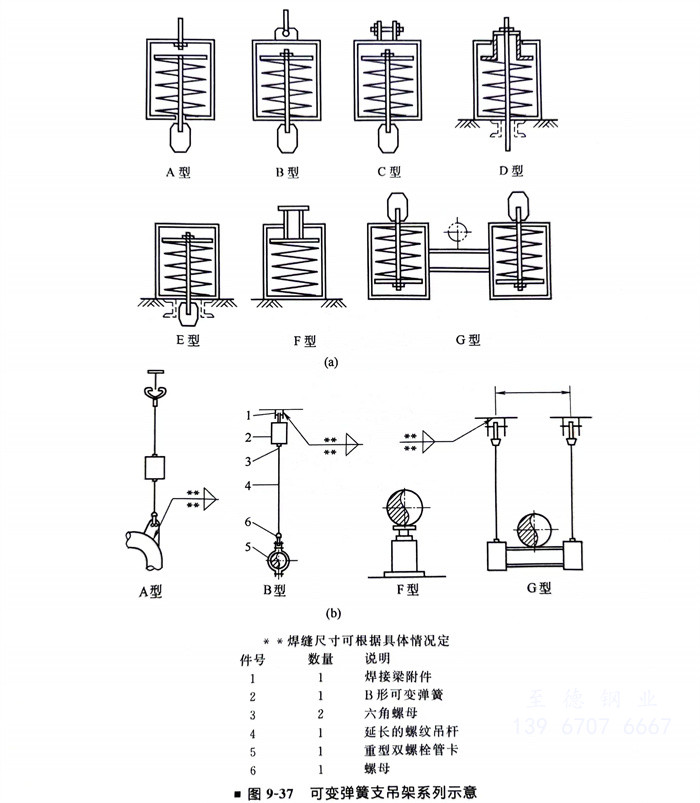

國家標準GB 10182共(gong)給出了(le)A、B、C、D、E、F、G七(qi)種標準形式，與HG/T 20644標準是一(yi)致的(de)，如圖9-37所(suo)示(shi)：A型(xing)(xing)(xing)為(wei)上螺紋懸(xuan)吊(diao)(diao)型(xing)(xing)(xing)；B型(xing)(xing)(xing)為(wei)單耳懸(xuan)吊(diao)(diao)型(xing)(xing)(xing)；C型(xing)(xing)(xing)為(wei)雙耳懸(xuan)吊(diao)(diao)型(xing)(xing)(xing)；D型(xing)(xing)(xing)為(wei)上調(diao)節(jie)擱(ge)(ge)置(zhi)(zhi)型(xing)(xing)(xing)；E型(xing)(xing)(xing)為(wei)下調(diao)節(jie)擱(ge)(ge)置(zhi)(zhi)型(xing)(xing)(xing)；F型(xing)(xing)(xing)為(wei)支承擱(ge)(ge)置(zhi)(zhi)型(xing)(xing)(xing)；G型(xing)(xing)(xing)為(wei)并聯懸(xuan)吊(diao)(diao)型(xing)(xing)(xing)。它(ta)們的(de)適用(yong)情況分述(shu)如下。
A、B、C三(san)種形式(shi)均為懸吊型可變彈(dan)簧吊架，上端通過吊桿與(yu)(yu)生根部件相連(lian)，下端則通過可調螺母(mu)和吊桿與(yu)(yu)附管(guan)部件相連(lian)。三(san)者所不同(tong)的是上端與(yu)(yu)吊桿的連(lian)接方(fang)式(shi)不同(tong)。
D型(xing)(xing)和E型(xing)(xing)為擱置型(xing)(xing)可變彈簧(huang)(huang)吊(diao)架(jia)(jia)，即(ji)其底座擱置于支(zhi)(zhi)(zhi)承(cheng)梁或平臺梁的上(shang)面，下端則(ze)通(tong)過可調(diao)螺母和吊(diao)桿與(yu)附管(guan)部(bu)件相(xiang)(xiang)連。與(yu)A、B、C三種形式相(xiang)(xiang)比，D型(xing)(xing)、E型(xing)(xing)更容易使操作(zuo)人員接(jie)(jie)近(jin)，以便(bian)從彈簧(huang)(huang)支(zhi)(zhi)(zhi)吊(diao)架(jia)(jia)的刻度指示板上(shang)了(le)解支(zhi)(zhi)(zhi)承(cheng)點的位(wei)移情況(kuang)，并與(yu)計算值進行對(dui)比。D型(xing)(xing)和E型(xing)(xing)僅(jin)僅(jin)是吊(diao)桿與(yu)彈簧(huang)(huang)連接(jie)(jie)的方式不同，前者便(bian)于隨時調(diao)節彈簧(huang)(huang)荷載，而后者則(ze)對(dui)防止雨(yu)水(shui)進入彈簧(huang)(huang)支(zhi)(zhi)(zhi)架(jia)(jia)有利。
F型(xing)為(wei)支(zhi)(zhi)托型(xing)可變彈(dan)簧(huang)支(zhi)(zhi)架，它(ta)與前面幾種吊(diao)架形式相比剛性較大(da)，但當(dang)管(guan)道在(zai)支(zhi)(zhi)承點(dian)同時(shi)(shi)有(you)橫向位移時(shi)(shi)，會因摩擦力的作用使(shi)它(ta)發生(sheng)傾斜甚至(zhi)失(shi)穩。為(wei)此，一(yi)些生(sheng)產廠則開發出了帶滾(gun)輪的支(zhi)(zhi)托型(xing)可變彈(dan)簧(huang)支(zhi)(zhi)架，當(dang)管(guan)子(zi)在(zai)支(zhi)(zhi)承點(dian)的橫向位移大(da)于(yu)6mm時(shi)(shi)，應考慮選用帶滾(gun)輪的支(zhi)(zhi)托型(xing)可變彈(dan)簧(huang)支(zhi)(zhi)架。
G型為并聯懸吊(diao)(diao)型可變彈(dan)簧吊(diao)(diao)架，它常用(yong)于生根條件不太合適，或彈(dan)簧承載(zai)過(guo)大而(er)需要并聯設置(zhi)時。當(dang)然，選用(yong)A～E中任何一種的兩(liang)個可變彈(dan)簧支(zhi)吊(diao)(diao)架并聯也可以，應視方(fang)便而(er)定。
可變彈簧支吊架標準系列中都給出了它(ta)們的(de)對(dui)應關系數據表，選用時查(cha)表即可。
當管(guan)系中(zhong)某點的(de)垂(chui)直位移(yi)量較大(da)時(shi)，從標(biao)準彈簧(huang)支(zhi)(zhi)吊(diao)(diao)(diao)架表中(zhong)可(ke)能已選不(bu)到合適的(de)彈簧(huang)支(zhi)(zhi)吊(diao)(diao)(diao)架，即要(yao)(yao)(yao)么找不(bu)到最大(da)工作位移(yi)能滿足荷載(zai)要(yao)(yao)(yao)求(qiu)的(de)標(biao)準系列，要(yao)(yao)(yao)么因剛度較大(da)而使荷載(zai)變化(hua)率超出標(biao)準要(yao)(yao)(yao)求(qiu)，此(ci)時(shi)可(ke)考(kao)慮采(cai)用串聯可(ke)變彈簧(huang)支(zhi)(zhi)吊(diao)(diao)(diao)架。如果(guo)彈簧(huang)支(zhi)(zhi)吊(diao)(diao)(diao)點的(de)垂(chui)直位移(yi)比較大(da)，選用兩個可(ke)變彈簧(huang)串聯仍不(bu)能滿足要(yao)(yao)(yao)求(qiu)時(shi)，可(ke)以串聯更多的(de)可(ke)變彈簧(huang)，但此(ci)時(shi)應(ying)考(kao)慮是否(fou)改用恒力彈簧(huang)更合適。
當管道支(zhi)(zhi)承(cheng)點的(de)(de)荷載超(chao)出標(biao)準可(ke)變(bian)彈簧支(zhi)(zhi)吊(diao)(diao)架(jia)的(de)(de)最(zui)大允許(xu)荷載時，或(huo)者受(shou)支(zhi)(zhi)承(cheng)條(tiao)件（如豎管支(zhi)(zhi)承(cheng)）、生根條(tiao)件等限(xian)制不宜(yi)采用單(dan)個可(ke)變(bian)彈簧支(zhi)(zhi)吊(diao)(diao)架(jia)進行支(zhi)(zhi)承(cheng)時，可(ke)選用兩個或(huo)兩個以上的(de)(de)可(ke)變(bian)彈簧支(zhi)(zhi)吊(diao)(diao)架(jia)并聯支(zhi)(zhi)承(cheng)。
可(ke)變彈(dan)(dan)(dan)簧(huang)(huang)支(zhi)吊架串(chuan)聯(lian)(lian)安裝時，應(ying)(ying)選(xuan)用(yong)最大荷載相同的(de)(de)彈(dan)(dan)(dan)簧(huang)(huang)，每個(ge)彈(dan)(dan)(dan)簧(huang)(huang)的(de)(de)壓縮量應(ying)(ying)按(an)其工作位移范圍比例進行分配。可(ke)變彈(dan)(dan)(dan)簧(huang)(huang)支(zhi)吊架并聯(lian)(lian)安裝時，應(ying)(ying)選(xuan)用(yong)同一型號的(de)(de)彈(dan)(dan)(dan)簧(huang)(huang)，每個(ge)彈(dan)(dan)(dan)簧(huang)(huang)承受的(de)(de)荷載應(ying)(ying)按(an)并聯(lian)(lian)彈(dan)(dan)(dan)簧(huang)(huang)個(ge)數平均分配。
