工程實例一

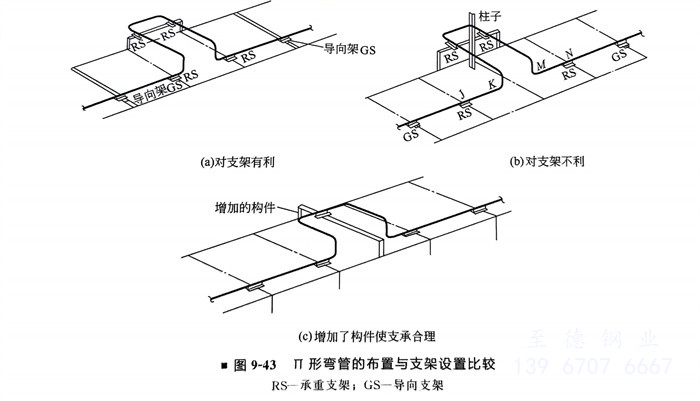

  Ⅱ形(xing)彎管的(de)布置與(yu)支(zhi)架設置的(de)比較（圖9-43）

  圖(tu)9-43（a）優于圖(tu)9-43（b），因在圖(tu)9-43（b）中JK及MN管段太(tai)長，管道易(yi)下(xia)垂。

工程實例二

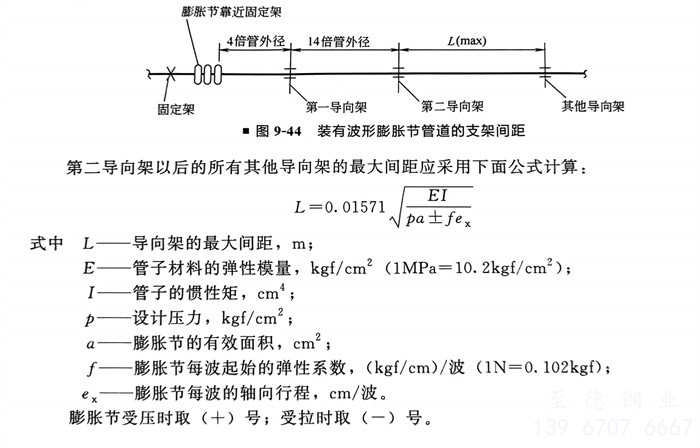

  裝有波(bo)形膨脹節(jie)管道的支架間距（圖(tu)9-44）

  根據美國膨脹節制造商協會EJMA的(de)(de)標準，裝有波形膨脹節的(de)(de)管道(dao)，支架(jia)的(de)(de)設置應(ying)按圖9-44所(suo)示。

工程實例(li)三(san)

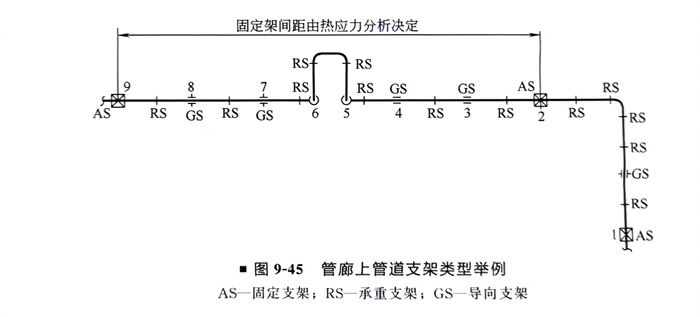

  管(guan)廊(lang)上管(guan)道(dao)的支架（圖9-45）

   ①. 管(guan)(guan)廊上(shang)管(guan)(guan)道(dao)支架的(de)間(jian)(jian)距(ju)，受到(dao)管(guan)(guan)廊結構的(de)梁(liang)及柱間(jian)(jian)距(ju)的(de)限制。小管(guan)(guan)道(dao)支架間(jian)(jian)距(ju)一般為3m，大管(guan)(guan)道(dao)支架間(jian)(jian)距(ju)為6m。對(dui)于(yu)小管(guan)(guan)道(dao)的(de)最大允(yun)許支架間(jian)(jian)距(ju)小于(yu)3m時，最好利用大管(guan)(guan)支承小管(guan)(guan)，或在管(guan)(guan)廊的(de)梁(liang)兩側另(ling)增加懸臂(bei)梁(liang)。對(dui)于(yu)大直徑(jing)管(guan)(guan)道(dao)只需在主梁(liang)上(shang)支承就夠了。

   ②. 設固(gu)定架的注意點：一般應在柱(zhu)子軸線的主梁上(shang)設置，不要設在次(ci)梁上(shang)；盡量不要使固(gu)定架兩側的推力相差過大。

   ③. 設(she)有Ⅱ形(xing)膨脹彎時，圖9-45中4～5點(dian)及6～7點(dian)的距(ju)離要適(shi)當，可按柔性(xing)分析(xi)決定(ding)（一般可按40倍公稱直徑(jing)考慮），同時考慮管道的橫向(xiang)位移不至于太大，此外1～2點(dian)之(zhi)間的管道應有充分的柔性(xing)。

工(gong)程實例四(si)

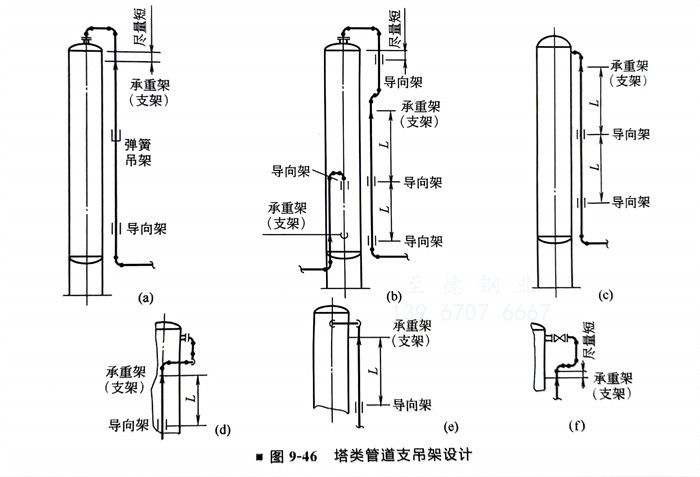

  塔類管道的支吊架設計（圖9-46）
