裝置設(she)(she)備(bei)布置圖(tu)(tu)的(de)(de)圖(tu)(tu)例可以參考SH/T 3052《石(shi)油化(hua)工配管工程(cheng)設(she)(she)計圖(tu)(tu)例》。在此僅列出(chu)一些常用(yong)圖(tu)(tu)例供(gong)參考。對于管道布置圖(tu)(tu)，可根據實際需要(yao)派生(sheng)。在繪(hui)制(zhi)設(she)(she)備(bei)布置圖(tu)(tu)時，應按(an)設(she)(she)備(bei)的(de)(de)實際外形(xing)輪(lun)廓線(xian)繪(hui)制(zhi)。

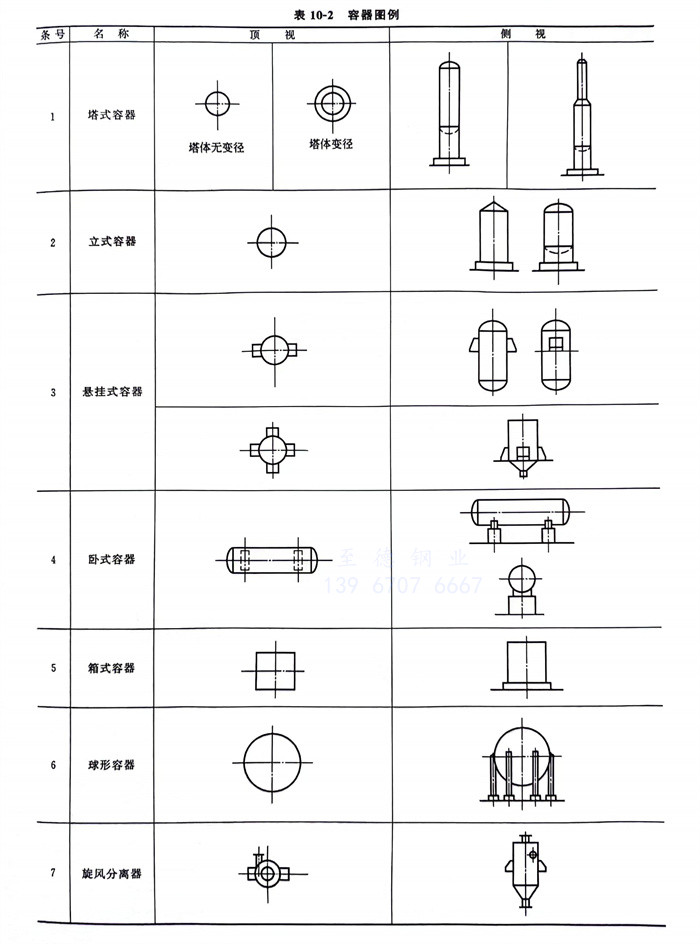

①. 容器(qi)（表10-2）。

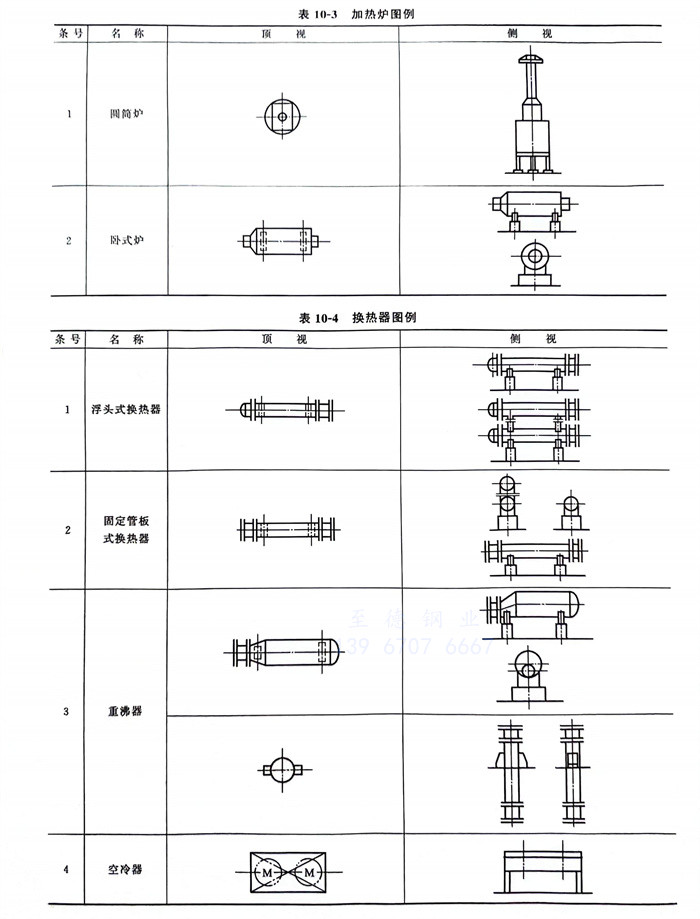

②. 加(jia)熱爐(lu)（表10-3）。
③. 換熱(re)器（表10-4）。

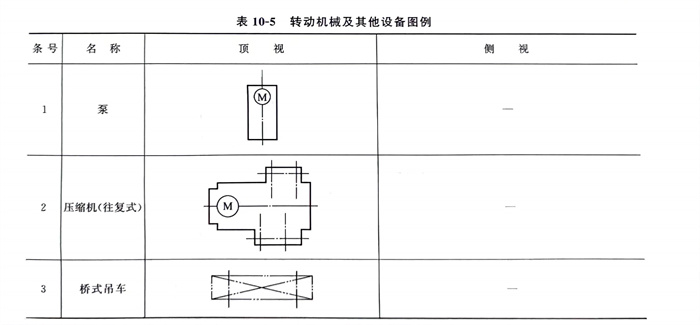

④. 轉動機械(xie)及其他（表10-5）。
