①. 管(guan)道布置平面(mian)圖應按比(bi)例(li)繪制。

  ②. 畫出(chu)裝置區內所有的建、構筑(zhu)物，表示(shi)出(chu)梁柱、門、窗、墻、平臺、梯子、斜撐、欄桿(gan)、吊車軌、設備(bei)機(ji)泵的基礎、圍(wei)堰等的位置及大小。建、構筑(zhu)物的縱橫向(xiang)軸(zhou)線最好(hao)按整個裝置統一編號。

  ③. 畫出(chu)裝置區內所有的(de)設(she)(she)備(bei)機泵(beng)并定位(wei)，對于復雜的(de)大型機泵(beng)最好畫出(chu)其(qi)大致的(de)輪(lun)廓(kuo)外形，設(she)(she)備(bei)的(de)管口應以雙線表示(shi)。為了便于判斷管道布置圖和平臺梯子的(de)位(wei)置是(shi)否合(he)理，最好將設(she)(she)備(bei)的(de)儀表管口、塔頂吊柱、設(she)(she)備(bei)上(shang)的(de)附屬(shu)裝置（如攪拌裝置、加料裝置等）畫出(chu)。

  ④. 畫出裝置(zhi)(zhi)(zhi)區內(nei)所(suo)有(you)(you)的管(guan)(guan)道走向及(ji)其所(suo)有(you)(you)組成件（包括焊(han)接在(zai)管(guan)(guan)道上的所(suo)有(you)(you)儀表(biao)元(yuan)件）的位(wei)(wei)置(zhi)(zhi)(zhi)，表(biao)示出組裝焊(han)縫的位(wei)(wei)置(zhi)(zhi)(zhi)。伴(ban)熱(re)管(guan)(guan)只(zhi)畫出伴(ban)熱(re)蒸汽分配站和(he)凝(ning)結水收(shou)集站（如果項目有(you)(you)要(yao)求(qiu)，則可(ke)以在(zai)管(guan)(guan)道布置(zhi)(zhi)(zhi)平面圖(tu)上和(he)軸測圖(tu)上表(biao)示出伴(ban)熱(re)管(guan)(guan)的走向和(he)起止點）。大型復雜的特(te)殊閥門宜畫出其大致輪廓外形。

  ⑤. 畫出就地安(an)裝的儀(yi)表箱，但(dan)不需要標注(zhu)定(ding)位(wei)尺寸(cun)。

  ⑥. 標注出管(guan)線(xian)(xian)號（管(guan)線(xian)(xian)號一般包括管(guan)徑、介質類別(bie)、材(cai)料選(xuan)用等級、管(guan)道編號、隔熱、伴熱等信息）、坡度、流向等。這些標注應整齊有序，適當集中，便于查找。

  ⑦. 若平(ping)面圖(tu)太復(fu)雜(za)，可將圖(tu)紙(zhi)分層，分別(bie)畫出。

    a. 當塔與管廊連接(jie)時(shi)，塔和管廊應表示在同一張圖上。

    b. 當設備(bei)布置在(zai)管廊下(xia)時(shi)，應將設備(bei)與管廊分開表示(shi)在(zai)不同的平面圖上。

    c. 大型壓縮機除主管(guan)(guan)外(wai)，有許多(duo)小口徑管(guan)(guan)道（油管(guan)(guan)、排放管(guan)(guan)等），這(zhe)時(shi)，應(ying)將這(zhe)些小口徑管(guan)(guan)道另外(wai)出圖。

    d. 人(ren)工操(cao)作(zuo)(zuo)的管道部件應與(yu)其操(cao)作(zuo)(zuo)平(ping)臺一起表示。

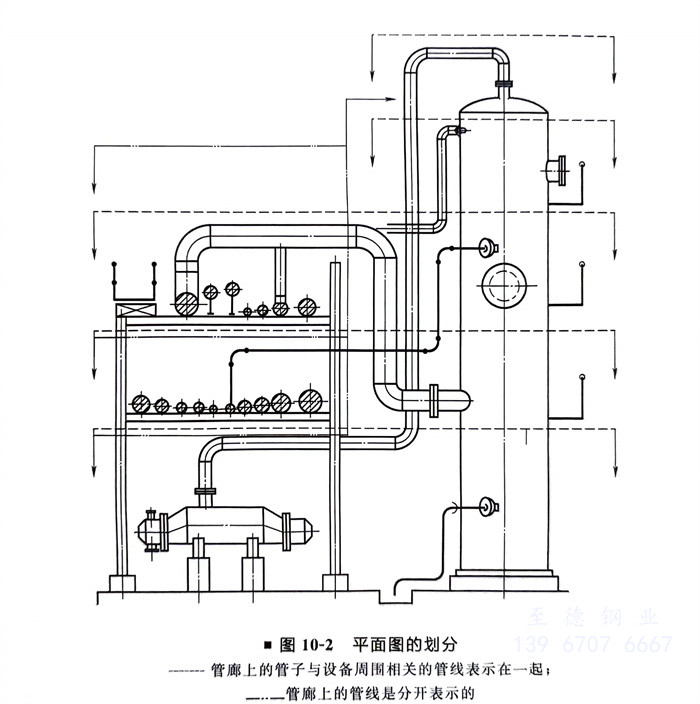

      圖10-2所示為平面圖的劃分。

  ⑧. 管道布置平面圖上其他內容（北向標、管口方位表、標題(ti)欄、說(shuo)明(ming)、文字的大小、線形等），應(ying)根據所(suo)在壓力管道行業(ye)的制圖標準規(gui)(gui)范或(huo)者(zhe)所(suo)在單位的工程標準統一規(gui)(gui)范。
