①. 設(she)備(bei)的位置(zhi)以設(she)備(bei)中心線(xian)為(wei)準，根據該(gai)項目的總圖條件來繪制。

  ②. 基礎外(wai)形(xing)、設備外(wai)形(xing)、框架(jia)、梯子、平臺和管(guan)口均要在配管(guan)圖中表示，對于(yu)泵等簡單的轉動設備可(ke)不必表示其外(wai)形(xing)。

  ③. 設(she)備的保(bao)溫需表示。

  ④. 設備截面(mian)的畫法為(wei)周圍剖(pou)面(mian)線、中(zhong)間(jian)為(wei)空白表示。

  ⑤. 對于(yu)儀表、液位計的外(wai)形(xing)要(yao)表示(shi)，溫度(du)計僅表示(shi)管口。帶有(you)管道附件的壓(ya)力計，如屬于(yu)管道專業范圍(wei)，該附件應表示(shi)口徑和等級（或(huo)形(xing)式）。

  ⑥. 換熱(re)器或臥(wo)式罐上的放空和排凈不(bu)需表示。

  ⑦. 泵上的儀(yi)表排凈及放空不需(xu)表示。

  ⑧. 管(guan)(guan)口(kou)(kou)的(de)(de)管(guan)(guan)口(kou)(kou)號或管(guan)(guan)口(kou)(kou)名稱應表(biao)(biao)示，與管(guan)(guan)道相連(lian)的(de)(de)管(guan)(guan)口(kou)(kou)要再圖上(shang)(shang)標注(zhu)角度(du)和管(guan)(guan)口(kou)(kou)表(biao)(biao)上(shang)(shang)未表(biao)(biao)示的(de)(de)尺寸(cun)。

  ⑨. 平面(mian)圖上可(ke)不表示平臺欄桿(gan)。

  ⑩. 如果平臺位置距管口(kou)太近，管口(kou)表示不清楚(chu)，這時應加(jia)一(yi)斷面圖。

  ?. 平臺及樓面的標(biao)高應表示。

  ?. 設備位號應表示，且盡量(liang)沿中心(xin)線標注。

  ?. 當平面(mian)(mian)圖上只表示(shi)設備(bei)的(de)一個斷面(mian)(mian)時，其標(biao)高應表示(shi)出(chu)在該(gai)平面(mian)(mian)圖上所表示(shi)的(de)此設備(bei)的(de)范圍。

  ?. 臥式(shi)換熱器或儲(chu)罐安裝高度(du)應(ying)在圖中表示。

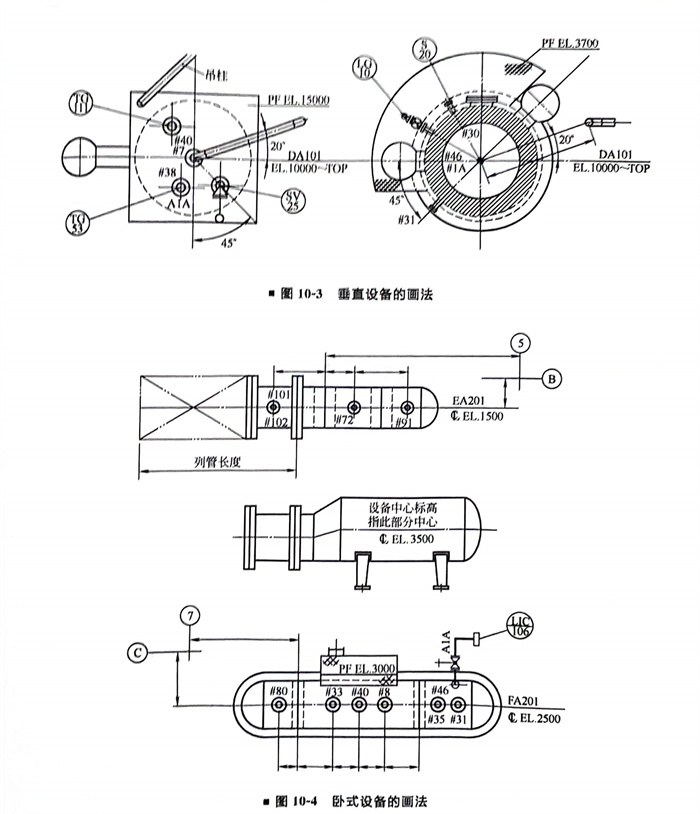

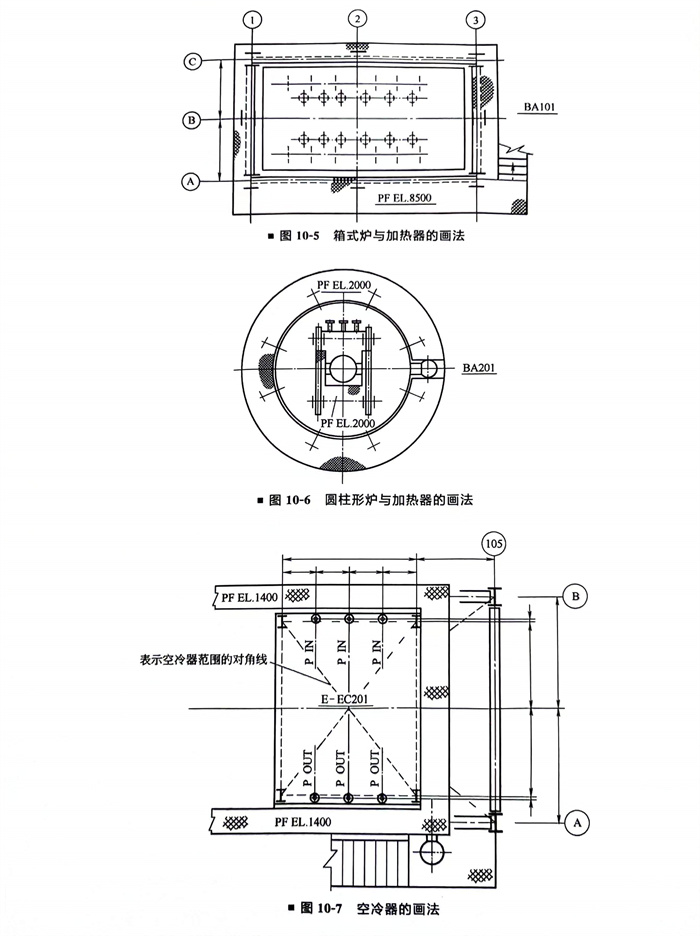

  ?. 管道布置平(ping)面圖(tu)設備的畫法實(shi)例如(ru)圖(tu)10-3～圖(tu)10-7所示。
