1. 構(gou)筑物畫法的一般要求

  ①. 對于(yu)構筑物無論在圖(tu)紙范(fan)圍內還是外，均應用(yong)實線表(biao)示。

  ②. 平臺及樓面標高應表示(shi)。

  ③. 柱(zhu)線號和(he)柱(zhu)間(jian)距(ju)在平(ping)面圖(tu)上應表示(shi)，但(dan)立面圖(tu)則(ze)不需(xu)表示(shi)（柱(zhu)線號用Φ10mm的圓表示(shi)）。

  ④. 柱(zhu)線號(hao)應(ying)從圖紙(zhi)的正(zheng)面看，水平書寫(xie)。

  ⑤. 柱線號的數(shu)字或字母(mu)應(ying)與布置(zhi)圖一(yi)致(zhi)（大(da)小寫字母(mu)應(ying)有所區(qu)別）。

  ⑥. 對于沒有柱線號的簡單的構筑物(wu)（如操(cao)作(zuo)平臺），柱子則不需表示(shi)。

2. 鋼結構

  ①. 基(ji)礎外形(xing)、柱子、主梁及次梁均(jun)要表示。

  ②. 斜撐的中心線應(ying)表示。

  ③. 梯子、臺(tai)階(jie)應表示。

  ④. 鋼(gang)結構防火后的外形應表示出來。

  ⑤. 樓板用相(xiang)交(jiao)陰(yin)影線(xian)表(biao)示(shi)。

3. 混(hun)凝土結構

  ①. 柱、梁及樓(lou)面的外形應(ying)表(biao)示(shi)。

  ②. 斷面用三(san)條斜線表示。

  ③. 依據與參(can)考(kao)線的(de)距(ju)離來表示(shi)設備坑和油堤的(de)位(wei)置，這些尺(chi)寸(cun)依據布(bu)置圖來表示(shi)，除(chu)另有(you)說(shuo)明，墻的(de)厚度不需表示(shi)。

  ④. 儲油池(chi)、電纜溝和排污(wu)坑應在圖(tu)上表示，但(dan)名稱、尺(chi)寸(cun)及(ji)位置不需表示。

  ⑤. 樓層不(bu)需表示。

    注意，當(dang)鋼結構的一部分（如(ru)柱(zhu)基礎(chu)，設備平臺等(deng)）超出了(le)界(jie)區(qu)(qu)線，鋼結構的整個外形應表示，不能有界(jie)區(qu)(qu)線切斷。而與其他圖(tu)紙相接的通道和(he)橫(heng)梁可(ke)以在界(jie)區(qu)(qu)線處(chu)斷開。

4. 管道布置平面圖構筑物的畫法實例

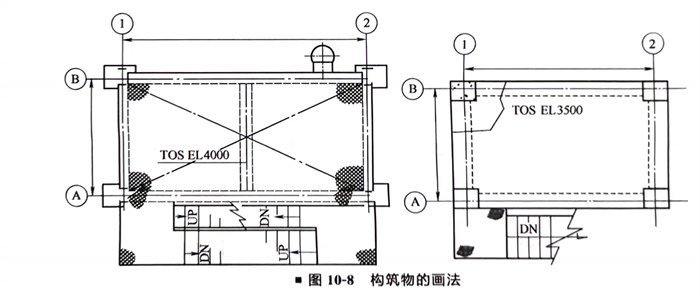

   構筑(zhu)物的(de)畫法如(ru)圖10-8所示。
