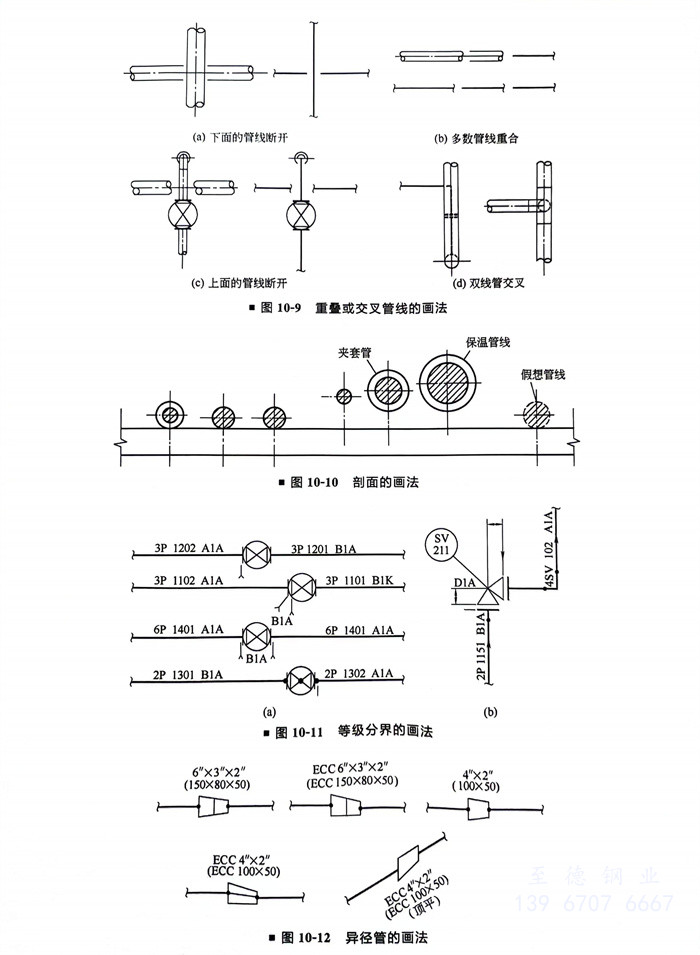

①. 重疊或交叉管線（圖10-9）。

 ②. 剖面(mian)（圖10-10）。

 ③. 等(deng)級(ji)分界（圖10-11）。

 ④. 異徑管(guan)（圖10-12）。

   a. 同心異(yi)徑(jing)管(guan)僅表示口徑(jing)。

   b. 底平(ping)的偏(pian)心(xin)(xin)異徑管(guan)，口徑前(qian)加“ECC”，頂平(ping)的偏(pian)心(xin)(xin)異徑管(guan)，口徑前(qian)加“ECC”，后加“（TOP FLAT）”。

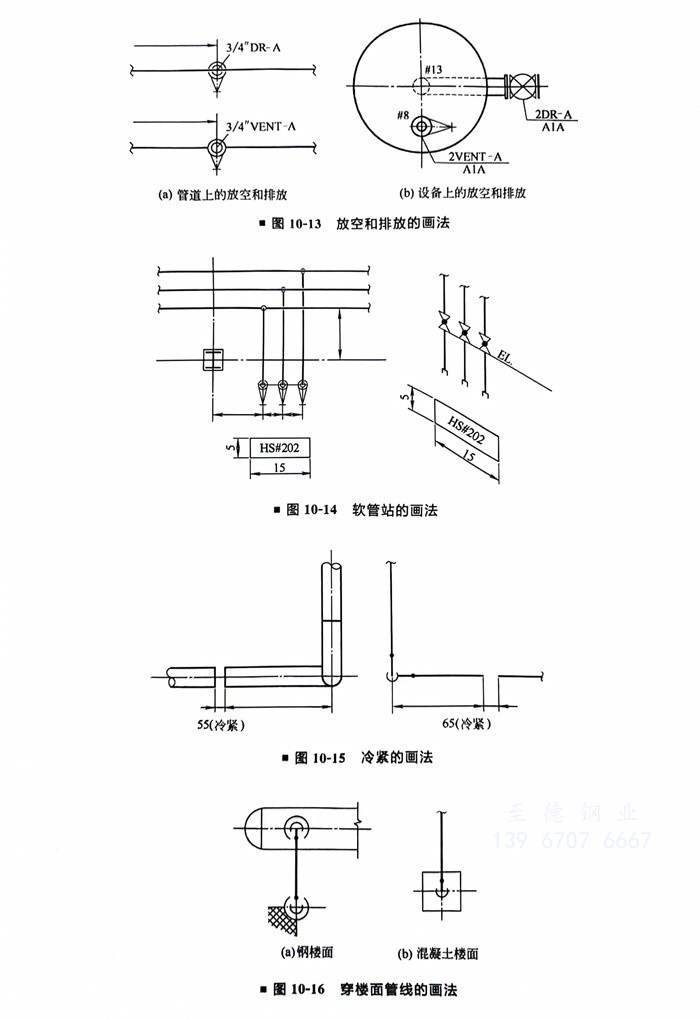

 ⑤. 放空和排(pai)放（圖10-13）。

   管道上(shang)的放(fang)(fang)(fang)空(kong)和排(pai)放(fang)(fang)(fang)，應(ying)將(jiang)閥門的手柄方向以及(ji)放(fang)(fang)(fang)空(kong)、排(pai)放(fang)(fang)(fang)的類(lei)型及(ji)口(kou)(kou)徑標在(zai)管線上(shang)，設備上(shang)的放(fang)(fang)(fang)空(kong)和排(pai)放(fang)(fang)(fang)需表示(shi)其類(lei)型、口(kou)(kou)徑及(ji)等級。

 ⑥. 軟管站(zhan)（圖10-14）。

   軟(ruan)管站(zhan)的位置（在總布(bu)置圖上）及站(zhan)號表(biao)示如下。

 ⑦. 冷緊（圖(tu)10-15）。

 ⑧. 穿樓面的管線（圖(tu)10-16）。

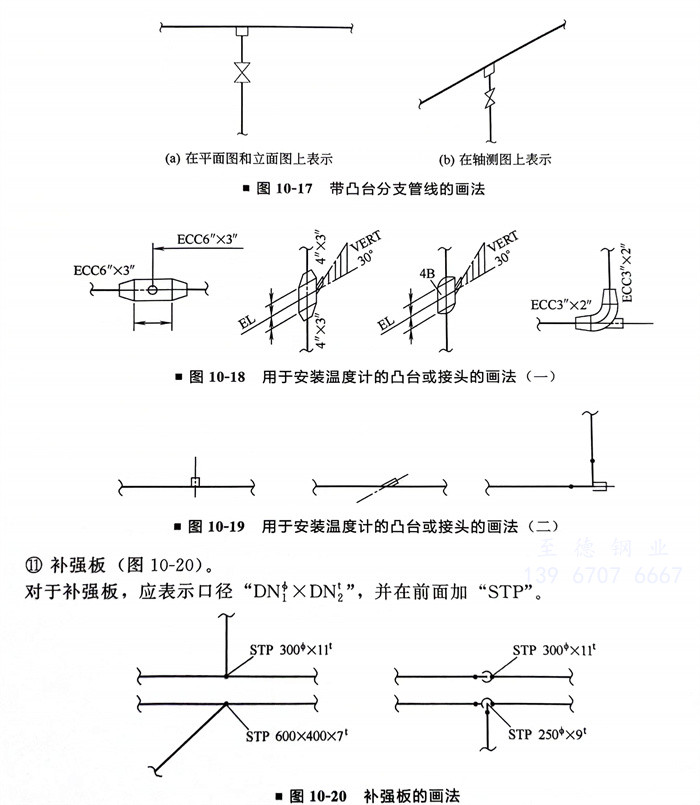

 ⑨. 帶凸臺的分支管線（圖10-17）。

 ⑩. 用于安裝溫(wen)度計的凸臺或接頭（圖10-18、圖10-19）。

 ?. 補強板（圖10-20）。

   對于補強板(ban)，應表示(shi)口徑(jing)“DN1×DN2”，并在(zai)前面加“STP”。

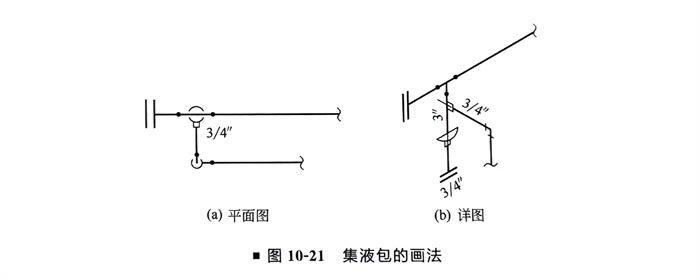

?. 集液包（圖10-21）。

   裝在主管(guan)上的集液包(bao)應(ying)與(yu)主管(guan)表示在同一張圖上。

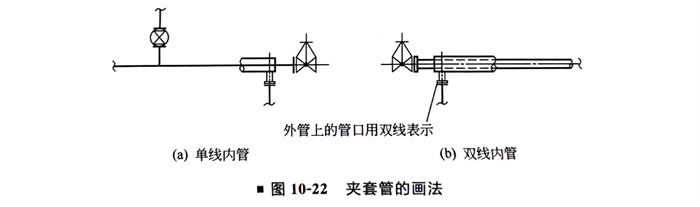

 ?. 夾套(tao)管（圖10-22）。

   a. 導向板的詳圖，管端及與外管相連的管線應單獨出圖表(biao)示。

   b. 對于外管，應按下面部分(fen)表示：管線起點及終點；管線與外管相(xiang)連(lian)；長、直管線。

   c. 內(nei)管雙線表示的(de)管道在軸測圖中的(de)表示應與(yu)單線表示的(de)管線相同。

 ?. 伴熱管線（圖(tu)10-23）。

  無論(lun)伴熱(re)管的根數(shu)是幾根，僅用單虛線(xian)表示(shi)伴熱(re)，虛線(xian)的長度應清楚地表示(shi)伴熱(re)范圍(wei)。

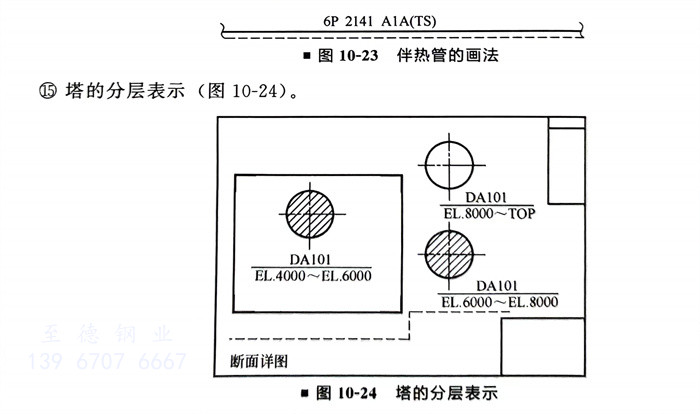

 ?. 塔的(de)分(fen)層表示（圖10-24）。

  當塔的斷面(mian)表示在平(ping)面(mian)圖(tu)的接續線以(yi)外出時(shi)，豎向布(bu)(bu)置(zhi)(zhi)時(shi)以(yi)較高(gao)(gao)標高(gao)(gao)應從高(gao)(gao)至低，橫向布(bu)(bu)置(zhi)(zhi)時(shi)應從左至右的順序布(bu)(bu)置(zhi)(zhi)。

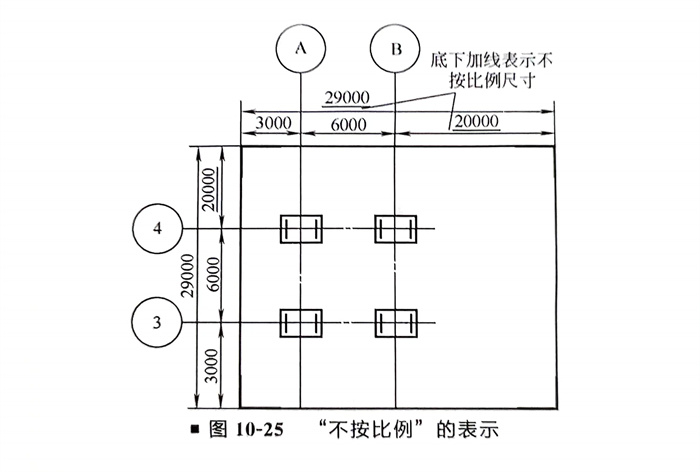

?. “不按比例”的表示（圖10-25）。
