一、管道布置(zhi)平(ping)面圖(tu)尺寸表(biao)示(shi)的一般要求(qiu)
①. 總尺寸及標高在平(ping)面圖上應表示。
②. 管線的長度(du)用整(zheng)數(shu)(shu)表示，小數(shu)(shu)點以后舍去，精確到毫米。
③. 對于斜管，表示(shi)平面尺(chi)寸。
④. 斜管(guan)的尺寸表示至小數點第一位。除以(yi)下情況(kuang)外，要避免重(zhong)復標注尺寸：管(guan)廊上(shang)配管(guan)的間隔尺寸；與其他區的圖(tu)紙的連接尺寸。
⑤. 管道元件要(yao)原封不動地(di)使用各資(zi)料數據表中的(de)數值。
⑥. 組裝尺寸用(yong)整數(shu)表示(shi)（每一元件總尺寸的計(ji)算至小(xiao)數(shu)點(dian)第一位圓整）。
⑦. 與(yu)其(qi)他(ta)圖紙相接的管道尺寸應表(biao)示(shi)在相接區的附近。

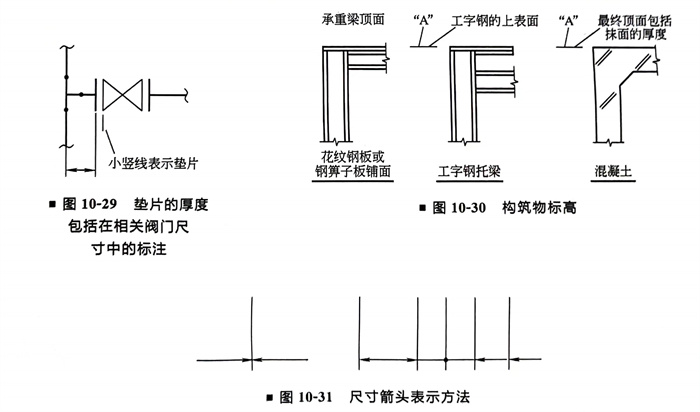

⑧. 墊片(pian)的厚度(du)包括在相關閥(fa)門尺寸(cun)中（圖(tu)10-29）。
⑨. “EL”加注(zhu)在(zai)管中心標(biao)高前(qian)，如(ru)果因梁或支架，管子需(xu)標(biao)管底標(biao)高時，加注(zhu)“BOPEL”。
⑩. 在坡度管和(he)重(zhong)力流管線要(yao)控制標(biao)高時，應(ying)以“WPEL”（工作(zuo)點標(biao)高）表示(shi)。
?. 構筑(zhu)物的標(biao)高(gao)在下(xia)列狀況(kuang)要(yao)標(biao)明“A”處標(biao)高(gao)，如圖(tu)10-30所示。
?. 尺寸的箭頭使(shi)用下列方法表示，如(ru)圖10-31所(suo)示。
二、斜管
1. 坡向符號(hao)的使用(yong)
①. 用(yong)三(san)角形(xing)表(biao)(biao)(biao)示單(dan)管(guan)線的坡向，如果(guo)PID或UFD已(yi)表(biao)(biao)(biao)示了坡度，那么配管(guan)圖上可不用(yong)表(biao)(biao)(biao)示。

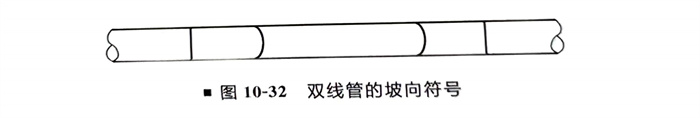

②. 雙線(xian)管的坡(po)向用(yong)橢圓符號(hao)表示（圖10-32）。

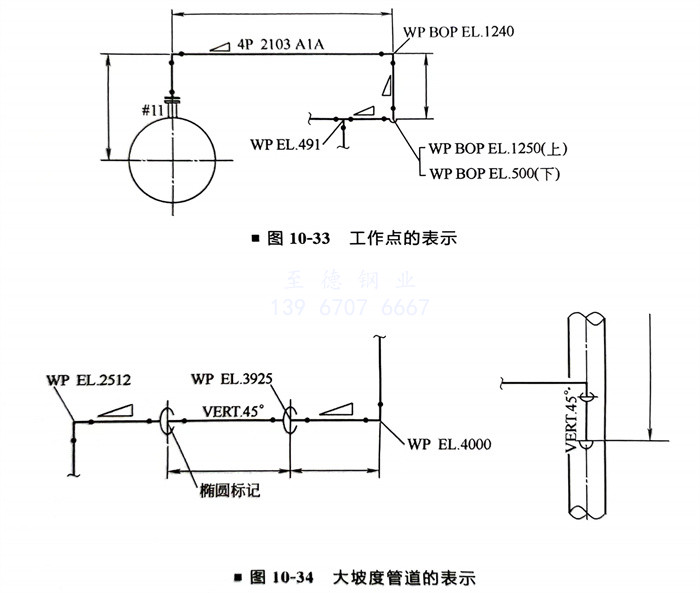

2. 工作點(dian)（WP）的表示(shi)（圖10-33）對(dui)于斜(xie)管(guan)，工作點(dian)應(ying)表示(shi)：管(guan)道的拐彎處；界區線或接續(xu)線的交接點(dian)。
3. 大坡(po)度管道的表示（圖10-34）
三、平面尺寸的表示

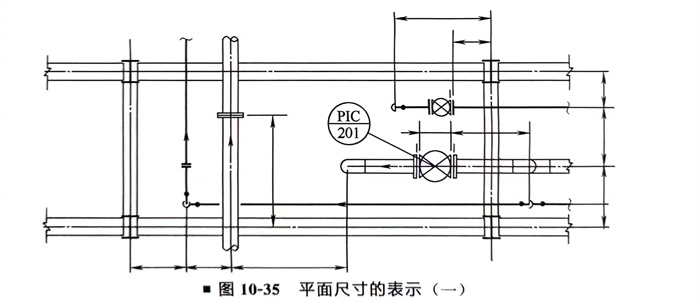

①. 尺寸(cun)應以構筑物（或建筑物）柱(zhu)子中(zhong)心為(wei)基準至管中(zhong)心標注(zhu)（圖(tu)10-35）。
②. 為了(le)尺寸(cun)標(biao)注的(de)起點清楚(chu)，墊片用短細(xi)線示意（圖10-35）。

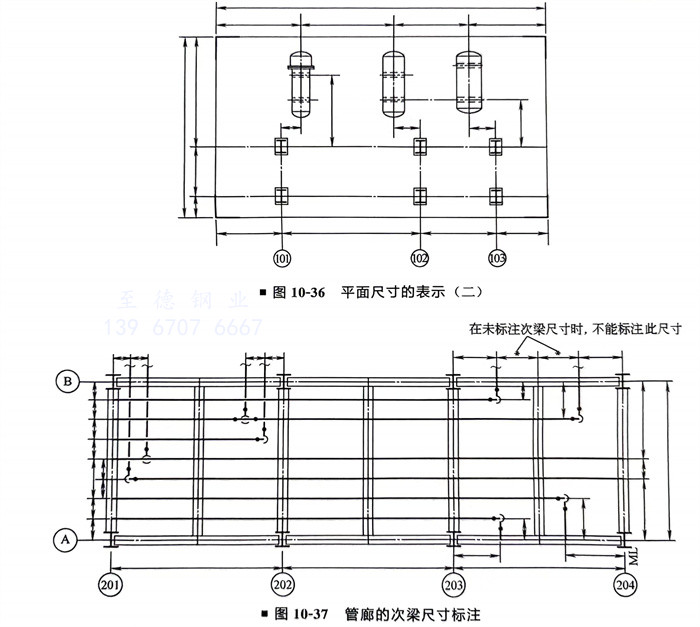

③. 區域總尺寸標(biao)注應在圖紙(zhi)的上方和左側（圖10-36）。
④. 管廊(lang)的(de)管線穿過兩邊的(de)接續(xu)線或界(jie)區線，管道之間的(de)尺寸應(ying)在(zai)兩側表示。
a. 管廊(lang)的次(ci)梁(liang)尺寸間距相等(deng)時，則(ze)不需表(biao)示，除非管道(dao)尺寸從(cong)次(ci)梁(liang)引出，則(ze)必須表(biao)示（圖(tu)10-37）。
b. 次梁的間距不等時，應(ying)標注其尺寸(cun)（圖(tu)10-37）。

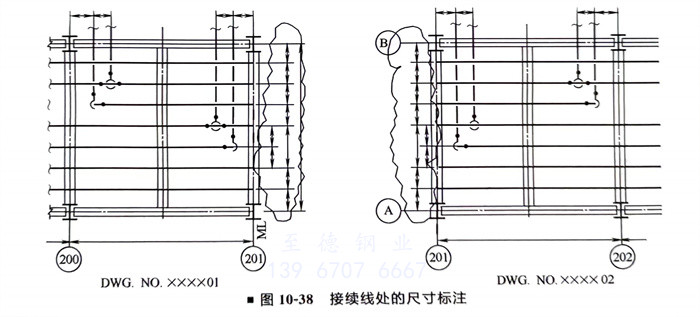

c. 與其他(ta)圖(tu)相接的管線(xian)，在(zai)接續線(xian)處的尺寸在(zai)每(mei)張圖(tu)上以(yi)同樣的方法表示（圖(tu)10-38）。

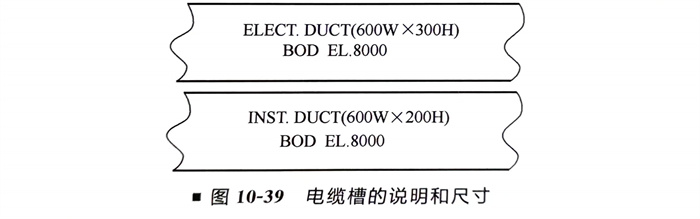

⑤. 電(dian)氣及儀表電(dian)纜(lan)槽的說明和尺寸如(ru)圖10-39所示。

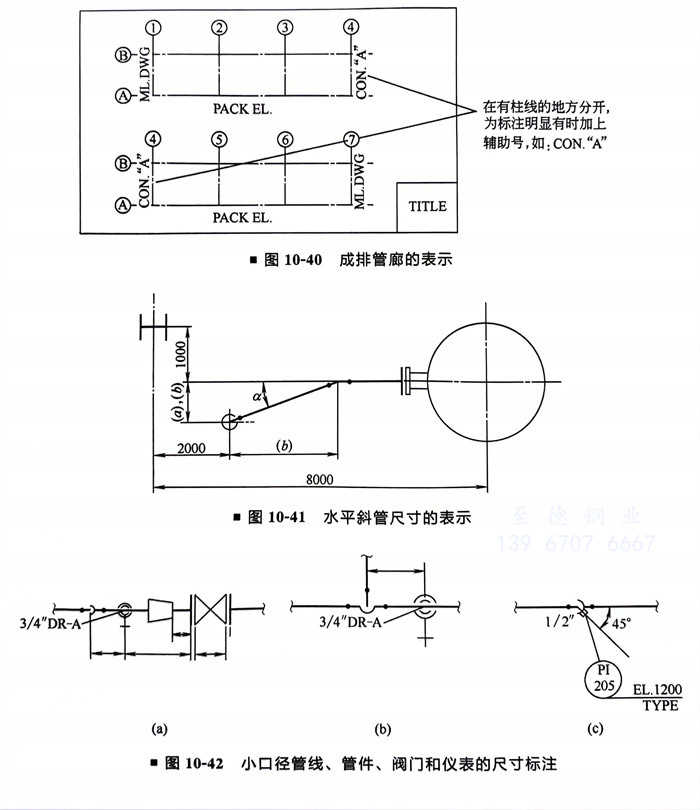

⑥. 當管(guan)廊的管(guan)線(xian)在一張(zhang)圖上分(fen)開成(cheng)多排時(shi)，按圖10-40所示的形式表示。
⑦. 水(shui)平(ping)斜管(guan)尺寸的標(biao)注按下述方法進行（圖(tu)10-41）：角度和三角形的一條邊(bian)表(biao)示法；三角形的兩條邊(bian)表(biao)示法。
⑧. 小口(kou)徑管線、管件、閥門和儀(yi)表(biao)的尺寸標注如(ru)圖(tu)10-42所示。

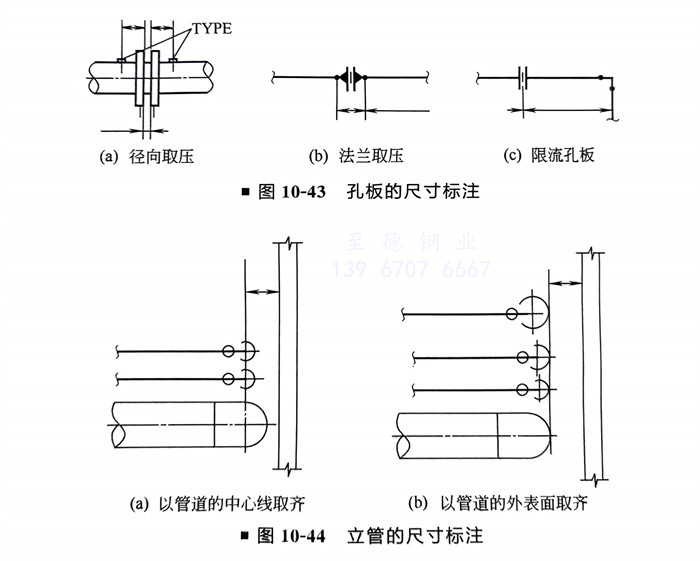

⑨. 孔板(ban)的尺寸標注如圖10-43所示(shi)。
⑩. 立管(guan)的尺寸(cun)標(biao)注(zhu)如圖10-44所示。
四、塔的垂直管線

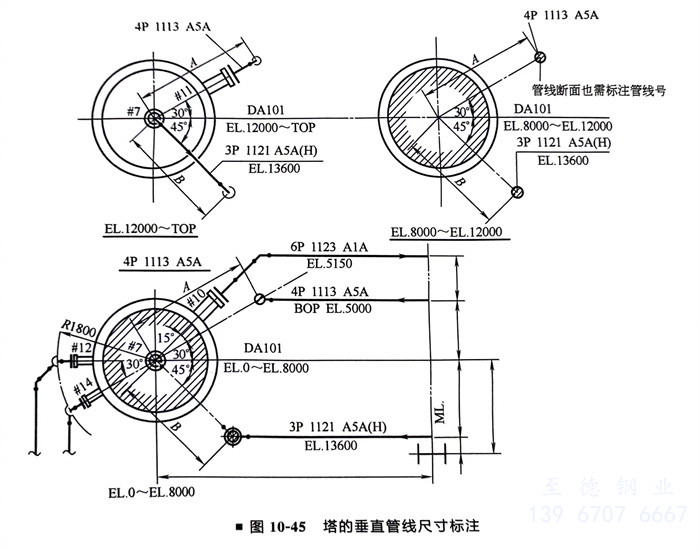

對于塔的每個截面尺寸“A”和“B”都應表示（圖 10-45）
