一、管線和閥門的標高

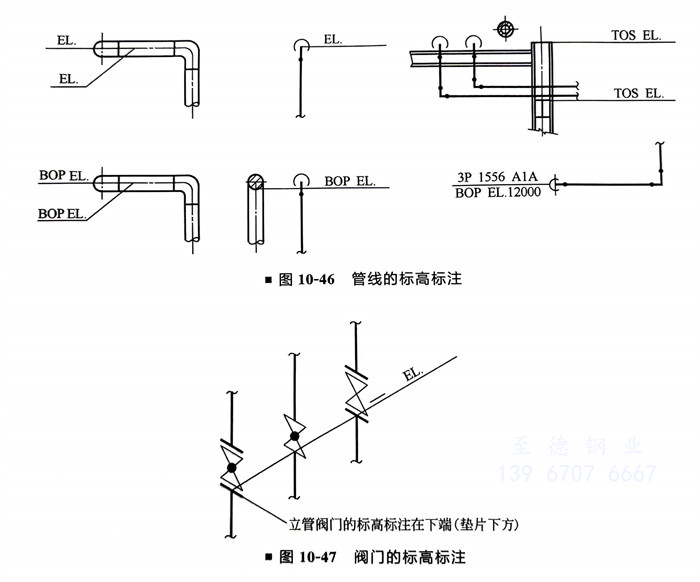

  ①. 如果(guo)標(biao)高不能與管線平行(xing)書寫，可按圖10-46所示的(de)形式表示。

  ②. 如果管道(dao)布置(zhi)在(zai)構(gou)筑物上，梁、地板和平臺的標高也(ye)要表示(shi)（在(zai)剖(pou)面圖(tu)上，柱(zhu)號和平面尺寸可不(bu)表示(shi)）（圖(tu)10-46）。

  ③. 閥門的標高。

   按圖(tu)10-47所(suo)示(shi)的形式表示(shi)，并留有墊(dian)片(pian)的空隙。

二、管線號及流向

  ①. 在表示管(guan)道上的管(guan)線(xian)號(hao)、標高（EL）和流向箭(jian)頭時，應注意為梁(liang)上的管(guan)架(jia)號(hao)留出(chu)空間。

  ②. 管(guan)線(xian)號(hao)、標(biao)高和流向(xiang)箭頭應為一組。

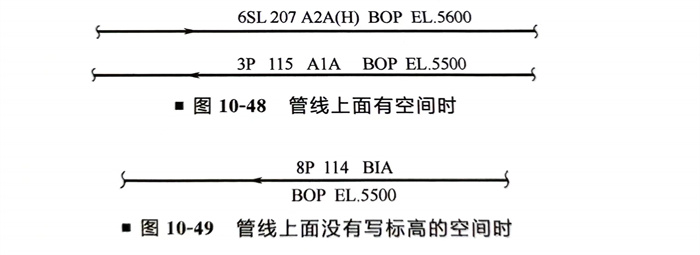

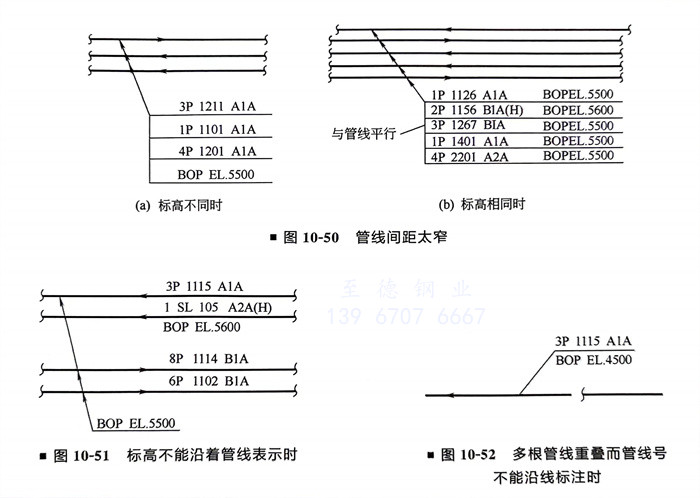

   管(guan)線號及流(liu)向的表示如圖10-48～圖10-52所(suo)示。
