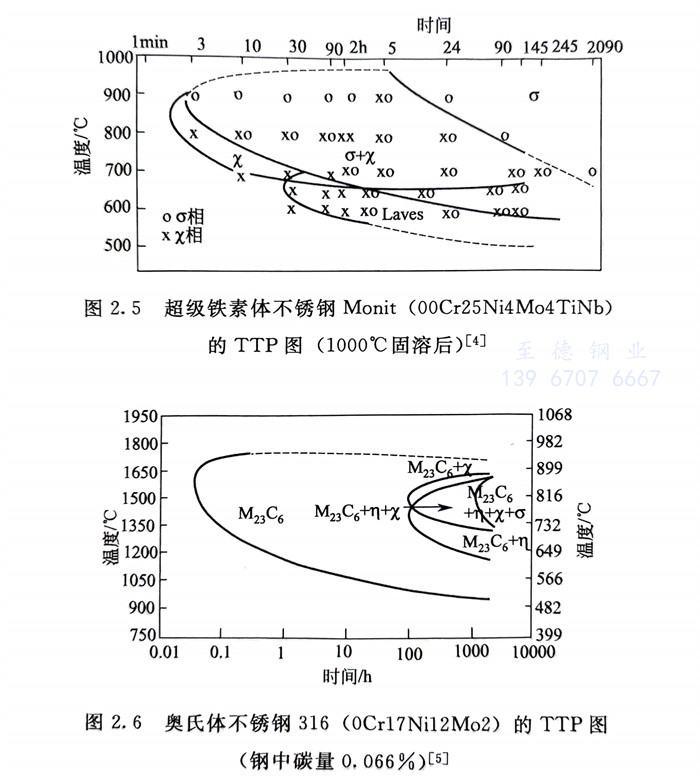

圖2.5～圖2.7分別(bie)為超(chao)級(ji)鐵素體不銹鋼Monit（00Cr25Ni4Mo4TiNb），奧氏體不銹鋼316（0Cr17Ni12Mo2）和雙相不銹鋼(gang)2205（00Cr22Ni5Mo3N）的TTP（時間-溫度-沉淀）圖。

   由圖(tu)2.5可知，由于Monit鋼中碳量很低，沒有，金屬間相(xiang)σ、x和Laves（η）相(xiang)均(jun)在(zai)600～900℃范圍(wei)(wei)析(xi)出。x相(xiang)析(xi)出最(zui)快，在(zai)800～900℃間僅保溫約2min即(ji)可。可惜(xi)此圖(tu)中沒有標出約475℃下(xia)a＇的析(xi)出范圍(wei)(wei)。

   由圖2.6可知，在316不銹鋼(gang)中， 碳化物析(xi)出(chu)最快，816～899℃間僅保溫0.05h即可；由于316不銹鋼(gang)中鉻、鉬量低，金(jin)屬(shu)間化合(he)物如σ、χ和η相的析(xi)出(chu)則比(bi)較緩慢。

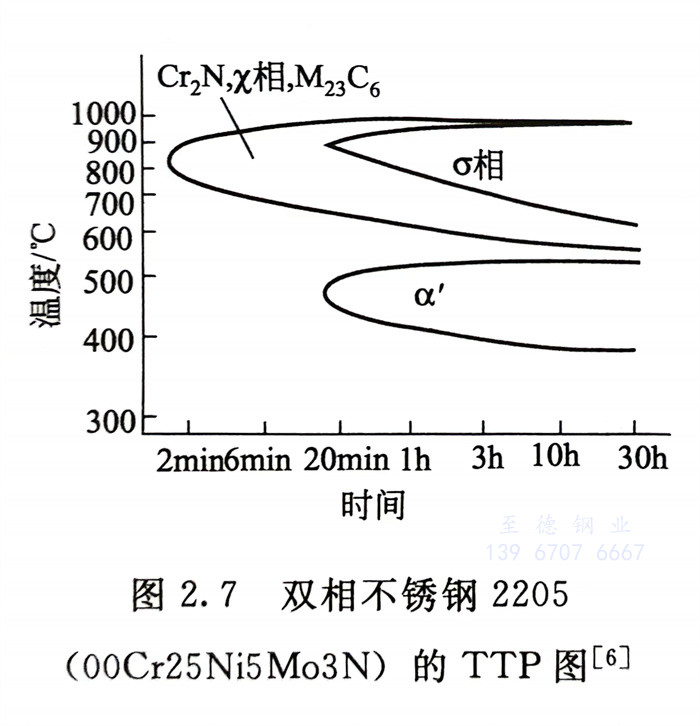

   由圖(tu)2.7可知，在(zai)2205雙(shuang)相(xiang)(xiang)不銹鋼(gang)中， 和x相(xiang)(xiang)的(de)析出速度都比較快，在(zai)800～900℃間僅保溫(wen)約1min即可，而(er)σ相(xiang)(xiang)和α＇相(xiang)(xiang)的(de)析出，則需在(zai)各自的(de)敏感溫(wen)度停留至20min以上。研究表明，所(suo)有雙(shuang)相(xiang)(xiang)不銹鋼(gang)自高溫(wen)冷(leng)卻(que)過程(cheng)中（如(ru)自1350℃冷(leng)卻(que)）一般均會有從鐵素體(ti)到(dao)二次奧氏體(ti)（γ2）的(de)轉變（見本書鉻鎳雙(shuang)相(xiang)(xiang)不銹鋼(gang)的(de)發展和性能特(te)點內容）。

   當(dang)(dang)人們(men)把不銹(xiu)鋼(gang)，例(li)如圖2.5的(de)(de)(de)(de)25-4-4超級鐵素體(ti)(ti)不銹(xiu)鋼(gang)、圖2.6的(de)(de)(de)(de)316奧氏體(ti)(ti)不銹(xiu)鋼(gang)和(he)(he)(he)圖2.7的(de)(de)(de)(de)2205雙相(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)加熱到適當(dang)(dang)溫度(du)（例(li)如固(gu)溶處(chu)(chu)理溫度(du)），停(ting)留足夠的(de)(de)(de)(de)時間(jian)并快速冷(leng)卻，則鋼(gang)中的(de)(de)(de)(de)碳(tan)(tan)、氮(dan)化(hua)(hua)物(wu)和(he)(he)(he)金(jin)屬(shu)(shu)間(jian)化(hua)(hua)合物(wu)就會(hui)溶入基(ji)體(ti)(ti)中形成C、N、Cr、Mo等元素過飽和(he)(he)(he)的(de)(de)(de)(de)亞穩定的(de)(de)(de)(de)固(gu)溶體(ti)(ti)。但是(shi)當(dang)(dang)一旦再(zai)受到熱加工、熱成型(xing)和(he)(he)(he)焊接(jie)等的(de)(de)(de)(de)熱作用或固(gu)溶處(chu)(chu)理冷(leng)卻速度(du)不足，已溶入鋼(gang)中的(de)(de)(de)(de)碳(tan)(tan)、氮(dan)化(hua)(hua)合物(wu)和(he)(he)(he)金(jin)屬(shu)(shu)間(jian)化(hua)(hua)合物(wu)又會(hui)從(cong)基(ji)體(ti)(ti)上或沿相(xiang)(xiang)(xiang)界、晶(jing)界重(zhong)新沉淀出來(lai)，從(cong)而(er)嚴(yan)重(zhong)影響(xiang)鋼(gang)的(de)(de)(de)(de)性(xing)(xing)(xing)(xing)能。對于(yu)固(gu)溶態不銹(xiu)鋼(gang)受熱履歷(li)的(de)(de)(de)(de)影響(xiang)而(er)引(yin)起的(de)(de)(de)(de)這些相(xiang)(xiang)(xiang)的(de)(de)(de)(de)析出敏感性(xing)(xing)(xing)(xing)，一般稱為不銹(xiu)鋼(gang)的(de)(de)(de)(de)組(zu)織(zhi)熱穩定性(xing)(xing)(xing)(xing)。總的(de)(de)(de)(de)說來(lai)，不銹(xiu)鋼(gang)的(de)(de)(de)(de)組(zu)織(zhi)熱穩定性(xing)(xing)(xing)(xing)高(gao)，對碳(tan)(tan)、氮(dan)化(hua)(hua)物(wu)和(he)(he)(he)金(jin)屬(shu)(shu)間(jian)化(hua)(hua)合物(wu)析出敏度(du)性(xing)(xing)(xing)(xing)低，對不銹(xiu)鋼(gang)的(de)(de)(de)(de)組(zu)織(zhi)和(he)(he)(he)性(xing)(xing)(xing)(xing)能是(shi)有益的(de)(de)(de)(de)。目前(qian)，隨著各種高(gao)合金(jin)超級不銹(xiu)鋼(gang)的(de)(de)(de)(de)面(mian)世，為了提高(gao)鋼(gang)的(de)(de)(de)(de)耐蝕(shi)性(xing)(xing)(xing)(xing)，加入大量Cr、Mo、N，鋼(gang)的(de)(de)(de)(de)組(zu)織(zhi)熱穩定性(xing)(xing)(xing)(xing)下(xia)降，已引(yin)起人們(men)高(gao)度(du)關(guan)注。后面(mian)所涉及的(de)(de)(de)(de)熱加工、熱成型(xing)、熱處(chu)(chu)理（固(gu)溶處(chu)(chu)理后的(de)(de)(de)(de)敏化(hua)(hua)和(he)(he)(he)時效）以(yi)及焊接(jie)后性(xing)(xing)(xing)(xing)能的(de)(de)(de)(de)改(gai)變多屬(shu)(shu)于(yu)組(zu)織(zhi)熱穩定性(xing)(xing)(xing)(xing)的(de)(de)(de)(de)影響(xiang)。
