除鉻、鎳外，鉬也是不(bu)銹鋼中最重要的合金元素之一。研究已證實，在海洋性大氣中，僅靠鉻，甚至鉻量高達近24％也很難完全防止不銹鋼的銹蝕，必須加入鉬元素。但鉬對不銹鋼耐蝕性的有益作用的前提是鋼中必須含有足夠量的鉻元素。而且隨著鋼中鉻量提高，鋼中鉬的有益作用也會顯著增加。

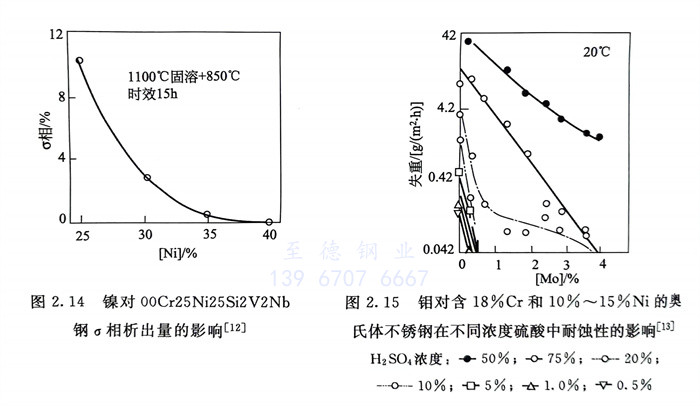

  鉬能顯(xian)著(zhu)促(cu)進鉻在(zai)鈍(dun)化膜中(zhong)(zhong)的(de)(de)(de)富集，從而增(zeng)強(qiang)不(bu)(bu)銹鋼(gang)鈍(dun)化膜的(de)(de)(de)穩定性，顯(xian)著(zhu)強(qiang)化鋼(gang)中(zhong)(zhong)鉻的(de)(de)(de)耐(nai)蝕(shi)(shi)作用，從而大大提(ti)高(gao)各(ge)類不(bu)(bu)銹鋼(gang)的(de)(de)(de)不(bu)(bu)銹性和耐(nai)各(ge)種(zhong)還原性酸(suan)介質的(de)(de)(de)耐(nai)蝕(shi)(shi)性。圖(tu)2.15系(xi)在(zai)不(bu)(bu)同濃(nong)度(du)中(zhong)(zhong)，鉬在(zai)鋼(gang)中(zhong)(zhong)的(de)(de)(de)作用。可以看(kan)出，隨鉬量(liang)增(zeng)加，鋼(gang)的(de)(de)(de)腐(fu)蝕(shi)(shi)速(su)(su)率(lv)(lv)下降，耐(nai)蝕(shi)(shi)性提(ti)高(gao)，但(dan)隨濃(nong)度(du)增(zeng)高(gao)，為(wei)獲得同一腐(fu)蝕(shi)(shi)速(su)(su)率(lv)(lv)所需(xu)的(de)(de)(de)鉬量(liang)要增(zeng)加。為(wei)了耐(nai)腐(fu)蝕(shi)(shi)，濃(nong)度(du)為(wei)50％的(de)(de)(de)比濃(nong)度(du)為(wei)75％的(de)(de)(de)反而需(xu)要更多的(de)(de)(de)鉬，這是因(yin)為(wei)50％具(ju)有更大的(de)(de)(de)腐(fu)蝕(shi)(shi)性。

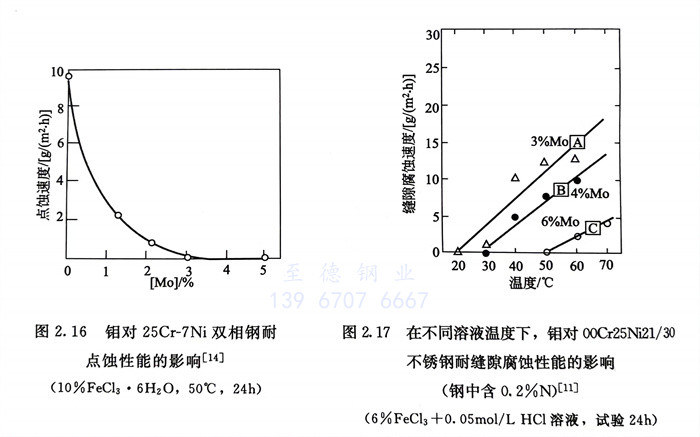

  鉬(mu)在(zai)不銹鋼(gang)(gang)中，能提高鋼(gang)(gang)的(de)(de)(de)再鈍化能力(li)，其耐點(dian)蝕(shi)和(he)縫隙(xi)腐(fu)(fu)蝕(shi)的(de)(de)(de)能力(li)約為(wei)鉻的(de)(de)(de)3倍。為(wei)了耐點(dian)蝕(shi)和(he)耐縫隙(xi)腐(fu)(fu)蝕(shi)，不銹鋼(gang)(gang)中一般還需加入鉬(mu)。鉬(mu)還對防止以點(dian)蝕(shi)為(wei)起源的(de)(de)(de)應力(li)腐(fu)(fu)蝕(shi)有利(li)。鉬(mu)在(zai)不銹鋼(gang)(gang)耐點(dian)蝕(shi)和(he)耐縫隙(xi)腐(fu)(fu)蝕(shi)性能的(de)(de)(de)影(ying)響分別見圖2.16和(he)圖2.17。

  在一些腐蝕(shi)介(jie)質中，鉬形成鉬酸(suan)鹽后對不銹鋼(gang)所起的(de)緩蝕(shi)作(zuo)用已為試驗所證實。

  鉬(mu)能促(cu)進不(bu)銹鋼中金屬間化合(he)物σ、x等的(de)(de)析(xi)出，從而(er)降(jiang)低鋼的(de)(de)組織熱穩定(ding)性(xing)，增加鋼的(de)(de)脆(cui)化敏感性(xing)，降(jiang)低鋼的(de)(de)塑、韌性(xing)、耐蝕性(xing)以及冷(leng)成型性(xing)和焊接(jie)性(xing)。

  鉬(mu)提高(gao)(gao)不(bu)(bu)銹鋼(gang)的強度(du)(du)，包括高(gao)(gao)溫強度(du)(du)，使高(gao)(gao)溫持久和蠕變性能有較大(da)的改(gai)善。但隨鉬(mu)量(liang)增加，不(bu)(bu)銹鋼(gang)的高(gao)(gao)溫變形抗力(li)增大(da)，熱(re)塑性下降，同時鉬(mu)又促(cu)進奧氏體不(bu)(bu)銹鋼(gang)中δ-鐵素(su)體的形成(cheng)，這(zhe)些(xie)因素(su)均(jun)可(ke)導(dao)致鋼(gang)的熱(re)加工、熱(re)成(cheng)型性的降低。
