高純鐵素(su)體不(bu)銹鋼 Cr30Mo2 性能(neng)與特(te)點(dian)如下：

a. 力(li)學性能和(he)脆性轉變(bian)溫(wen)度

   一些試驗結果見表4.13（b）、圖(tu)4.21和(he)圖(tu)4.22。從(cong)圖(tu)中可知，高(gao)純Cr30Mo2的(de)室溫(wen)韌性可達105J／㎡（V形和(he)U形缺口）。脆(cui)性轉變溫(wen)度3mm冷軋板可達-100℃以下，而10mm熱軋板也可達-20℃。

b. 耐腐蝕(shi)性能

   在(zai)各種大氣和(he)各種酸、堿(jian)、鹽介(jie)質中(zhong)，高純Cr30Mo2耐全面腐蝕和(he)耐局部腐蝕性能均遠(yuan)遠(yuan)優于316型不(bu)銹(xiu)鋼，在(zai)含氧化(hua)劑(ji)的(de)NaOH中(zhong)優于純鎳(nie)，一(yi)些(xie)試驗結果見圖4.23～圖4.27和(he)表4.14。

c. 冷成型(xing)性(xing)和焊接性(xing)能

   表(biao)4.15列出了高(gao)純Cr30Mo2 1.5mm板材冷(leng)成型(xing)性(xing)(xing)數據。試驗(yan)還表(biao)明，高(gao)純Cr30Mo2焊(han)接性(xing)(xing)良好，焊(han)后無晶間(jian)腐蝕(shi)(shi)傾(qing)向，在一些腐蝕(shi)(shi)介質(zhi)中，焊(han)前、焊(han)后的(de)耐蝕(shi)(shi)性(xing)(xing)無明顯差別（表(biao)4.16）；適宜截(jie)面尺寸的(de)高(gao)純Cr30Mo2鋼焊(han)后的(de)韌(ren)性(xing)(xing)和脆(cui)性(xing)(xing)轉變溫(wen)度完全可(ke)滿(man)足使用的(de)需求（見圖(tu)4.28）；但(dan)是(shi)，在焊(han)接過程(cheng)中，要采取(qu)措施防(fang)止碳(tan)、氮等間(jian)隙元素對焊(han)縫(feng)的(de)污染(ran)。圖(tu)4.29系因焊(han)縫(feng)污染(ran)而引起的(de)高(gao)純Cr30Mo2鋼焊(han)后韌(ren)性(xing)(xing)的(de)降低和脆(cui)性(xing)(xing)轉變溫(wen)度的(de)升(sheng)高(gao)。

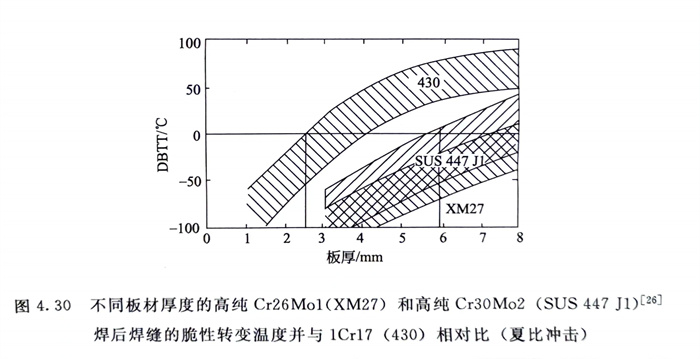

   圖4.30指出了1Cr17（430）和兩種高純鐵素(su)體不銹鋼高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由于(yu)薄截面尺寸的高純Cr30Mo2（NSS447M1）綜合性(xing)能優(you)良(liang)，又不(bu)含鎳且成本低于(yu)0Cr17Ni12Mo2（316）不(bu)銹鋼，國(guo)外（例如日本）已用于(yu)沿海(hai)大型國(guo)際機場的屋頂材料。
