國(guo)內牌號(hao)(hao)為0027Mo，國(guo)外VOD冶煉的牌號(hao)(hao)為UNS S 44625，日(ri)本牌號(hao)(hao)為SUS XM27。

a. 力學(xue)性能和脆性轉(zhuan)變溫度(du)

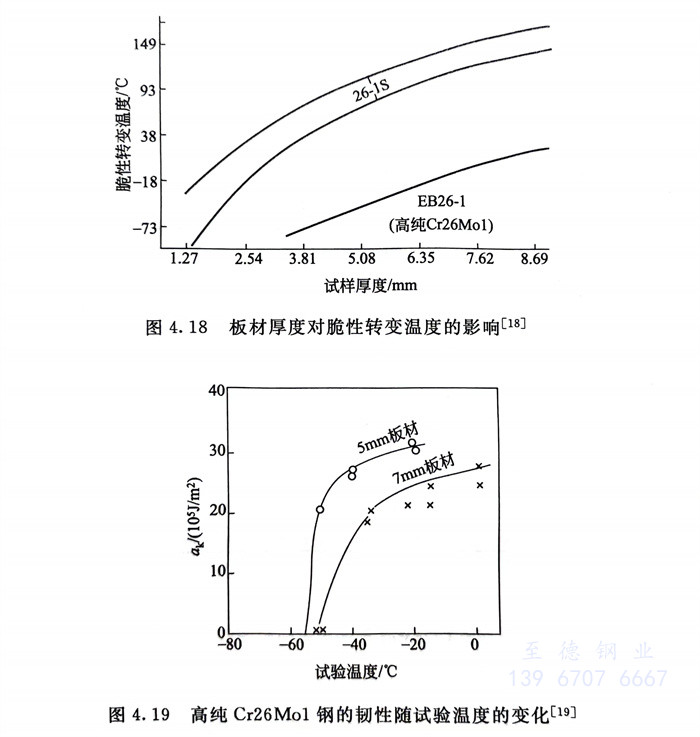

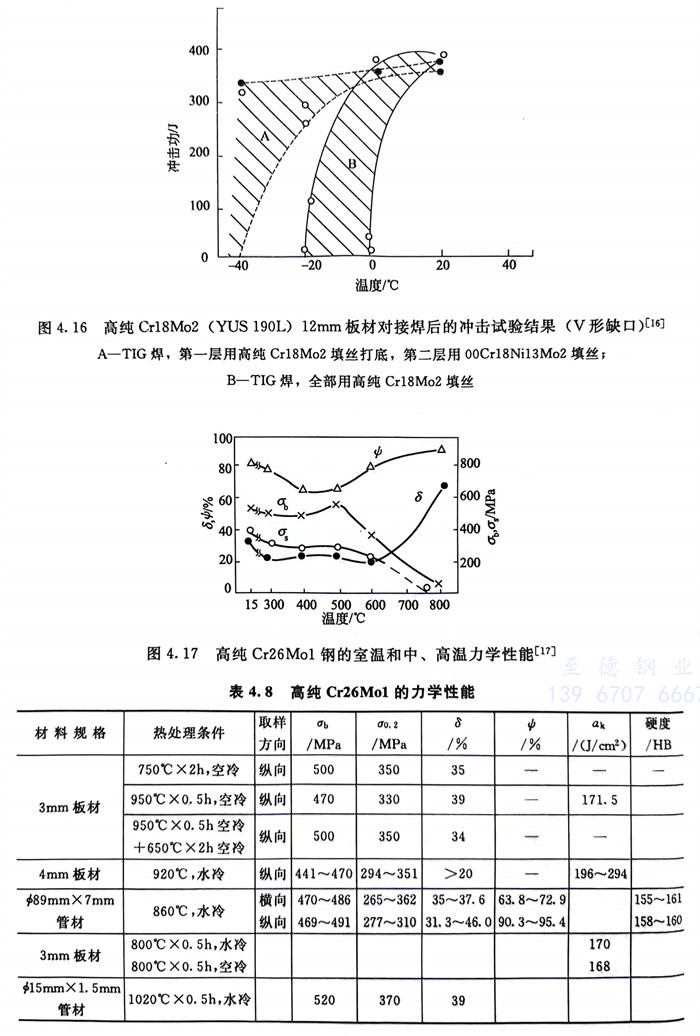

  力學性能見圖(tu)4.17和表4.8。脆(cui)性轉變(bian)溫度見圖(tu)4.18和圖(tu)4.19。一般認為高(gao)純(chun)Cr26Mo1截面尺(chi)寸適用于≤6mm或(huo)≤7mm板、帶材(cai)、管(guan)材(cai)。

b. 耐腐(fu)蝕性能

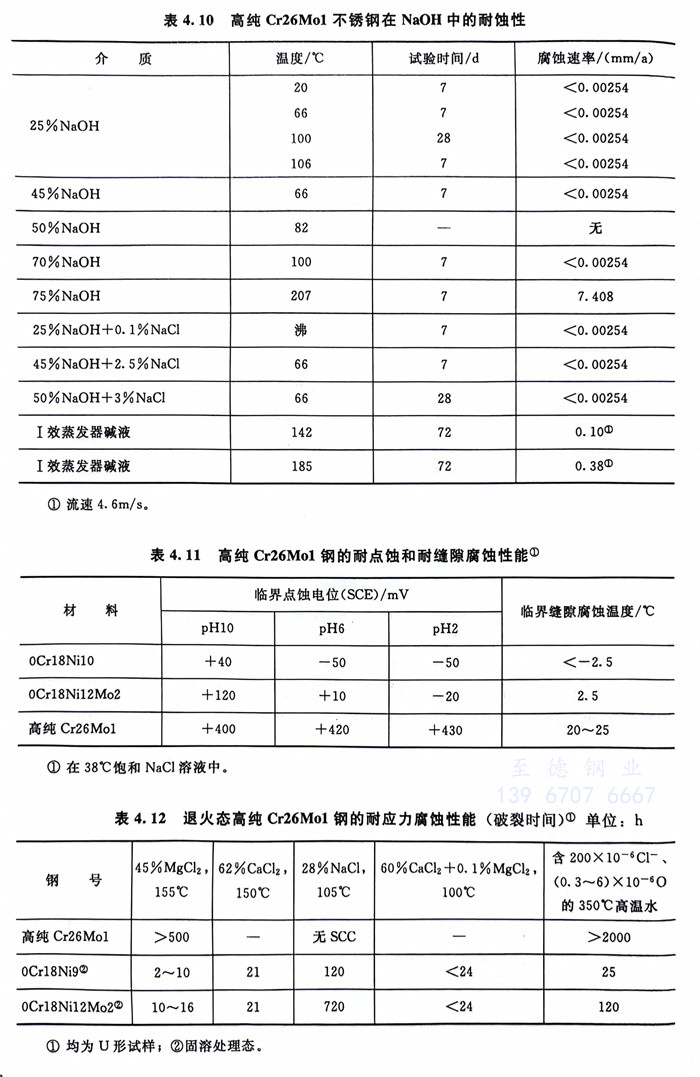

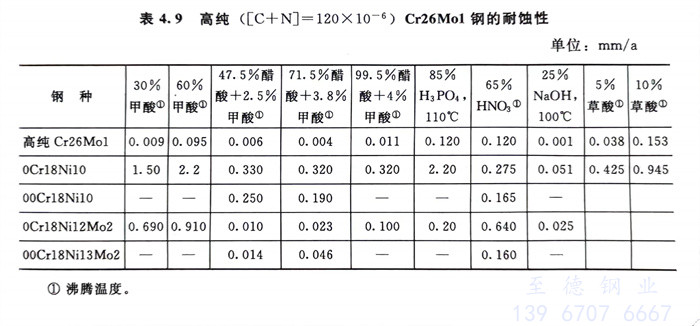

  高純Cr26Mo1耐(nai)蝕(shi)(shi)性優(you)良，即使(shi)在(zai)65％沸騰(teng)HNO3和NaOH中(zhong)亦然（見表4.9和表4.10）；在(zai)耐(nai)點蝕(shi)(shi)、耐(nai)縫隙腐蝕(shi)(shi)、耐(nai)應力腐蝕(shi)(shi)等局部腐蝕(shi)(shi)中(zhong)均既優(you)于0Cr18Ni10，也優(you)于0Cr18Ni12Mo2。一些結果(guo)見表4.11和表4.12。

c. 冷成型性(xing)和焊接性(xing)能

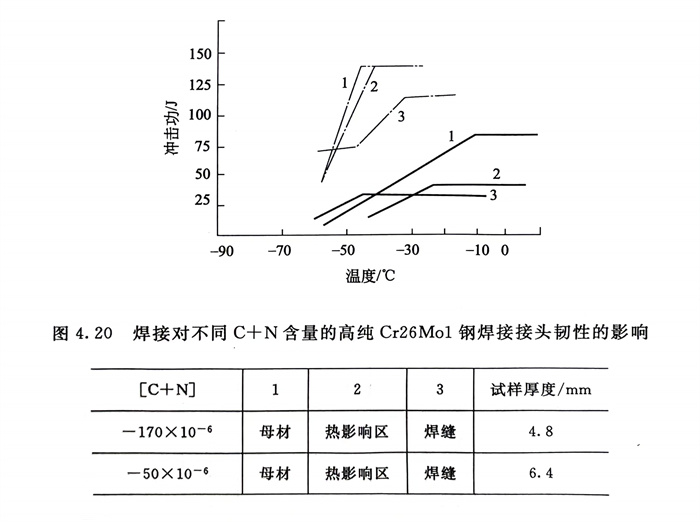

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧(ao)氏(shi)體不銹鋼小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
