1Cr18Ni9是18-8型不銹(xiu)鋼(gang)最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近，由于此鋼含碳量高，一般沒有δ-鐵素體且奧氏體穩定，因此，此鋼更適于低溫和無磁等用途。

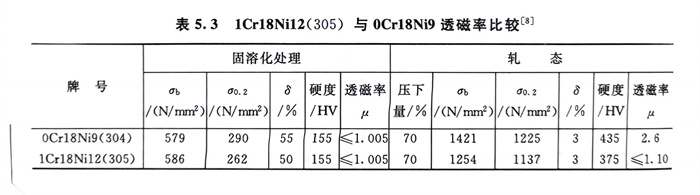

  1Cr18Ni12和(he)(he)0Cr18Ni9Cu3，前者(zhe)是通(tong)過提高1Cr18Ni9鋼的鎳(nie)含量，使(shi)奧氏(shi)體更(geng)(geng)加(jia)穩定，經較大(da)冷變(bian)形后(hou)，可基本上不產生馬(ma)氏(shi)體相(xiang)變(bian)，既(ji)可使(shi)鋼的冷加(jia)工(gong)(gong)硬化傾(qing)向小(xiao)(xiao)(xiao)，更(geng)(geng)易(yi)于(yu)(yu)冷加(jia)工(gong)(gong)成型，減少中間退火次數。同時，由于(yu)(yu)固溶態與軋態的透磁(ci)率變(bian)化很小(xiao)(xiao)(xiao)（表(biao)5.3），較0Cr18Ni9（304）更(geng)(geng)適于(yu)(yu)無磁(ci)用(yong)(yong)途。而0Cr18Ni9Cu3則(ze)系(xi)加(jia)入(ru)銅使(shi)奧氏(shi)體更(geng)(geng)加(jia)穩定，冷加(jia)工(gong)(gong)過程(cheng)轉變(bian)為馬(ma)氏(shi)體的敏感(gan)性降低，從而使(shi)鋼的冷作(zuo)硬化傾(qing)向和(he)(he)冷作(zuo)速率以(yi)及(ji)冷開裂(lie)敏感(gan)性下(xia)降，使(shi)此鋼在(zai)較小(xiao)(xiao)(xiao)變(bian)形力作(zuo)用(yong)(yong)下(xia)可獲得最大(da)的冷變(bian)形，因此，0Cr18Ni9Cu3更(geng)(geng)適于(yu)(yu)緊固件和(he)(he)深(shen)沖、深(shen)拉(la)等用(yong)(yong)途。圖5.8和(he)(he)圖5.9系(xi)一些試驗結果。

  Y1Cr18Ni9是(shi)通過調整(zheng)鋼(gang)中P（≤0.20％）和(he)(he)S（≥0.15％）含量，而(er)Y1Cr18Ni9Se則是(shi)通過調整(zheng)1Cr18Ni9 鋼(gang)中P（≤0.20％）和(he)(he)S（≥0.60％ ）并加入Se（≥0.15％），以使(shi)鋼(gang)具有優良的冷切(qie)削加工性(xing)。
